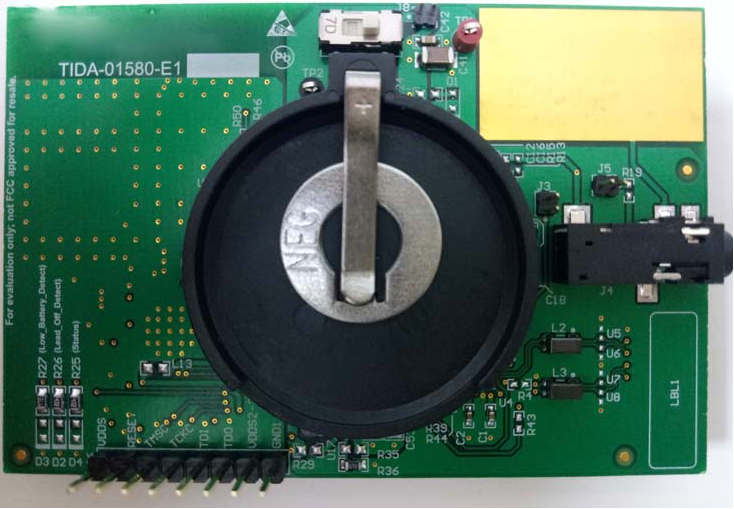

该参考设计是一种简单，可穿戴，多参数的患者监护仪，它使用单芯片生物传感前端AFE4900设备进行同步心电图（ECG）和光电容积描记（PPG）测量。使用CC2640R2F设备（支持BLE 4.2和5）将测量的数据传输到远程位置。该参考设计使用单个CR3032电池运行，并提供30天的电池寿命。原始数据可供用户计算心率，血液中的氧气浓度（SpO2），脉搏传播时间（PTT）和ECG。两个板载发光二极管（LED）为用户指示电池电量低检测和ECG引出检测。

特性

用于PPG和ECG的简单，可穿戴，多参数患者监护仪

提供原始数据以计算心率，SpO2和PTT

使用单芯片生物传感前端AFE4900设备进行ECG和PPG同步测量

PPG（光学心率监测和SpO2）支持四个LED和三个光电二极管（PD），并通过数字环境减法来改善信噪比（SNR）

心电图（LEAD I）信号

集成的Arm®Cortex®-M3和2.4GHz射频收发器（CC2640R2F）支持无线数据传输-BLE 4.2和5.0

由CR3032（3 V，500 mA纽扣电池）操作，使用高效的DC / DC转换器，电池寿命为30天

小尺寸有助于轻松适应可穿戴应用
