逆变电源or逆变器的对比解析
2020-04-25
来源:电源网

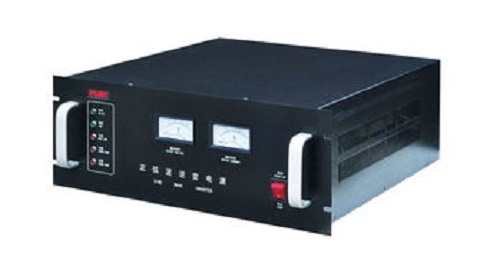

什么是逆变电源?它有什么作用?逆变电源也称逆变器,是一种DC/AC的转换器,它将电池组的直流电源转化成输出电压和频率稳定的交流电源。一般是指将低压的直流电转变成高压(或低压)的交流电的装置,它可以用蓄电池做电源,输出交流电。具体说,比如用12V的蓄电池是不能为普通电灯或电脑、电视等供电的,而把该蓄电池通过逆变器变成普通的220V交流电再接到这些用电器中,它们就能正常工作。
一般逆变电源中自带蓄电池,电脑城卖的UPS电源就是这样的东西,不过它本身所带的蓄电池较小,只能供电脑工作几分钟到十几分钟,主要是为了在突然停电时,靠它继续为电脑供电,好让你有时间把未保存的文件保存下来,且有时间正常关机。
用途:
它用于无交流电的环境,为交流设备提供电源。它的输出功率从几十瓦到几百千瓦不等;输入直流电压从几伏到几百伏不等。
它主要应用于下列场所:
1.在车、船和飞机上,与交通工具上的直流电源一起,为交流电器提供电源;
2.在无电源的地方,与其它发电设备(太阳能、风能、水能以及各种燃料发电机)一起,为用户提供交流电源;
3.作为通讯、电力系统的不间断电源UPS(Uninterrupted Power Supply);
4.作为消防应急用电源EPS (Emergent Power Supply);
5.利用便携电源,提供临时交流电源等。
逆变也就是逆变器
逆变器是一种DC to AC的变压器,它其实与转化器是一种电压逆变的过程。
原理:
转换器是将电网的交流电压转变为稳定的12V直流输出,而逆变器是将Adapter输出的12V直流电压转变为高频的高压交流电;两个部分同样都采用了用得比较多的脉宽调制(PWM)技术。其核心部分都是一个PWM集成控制器,Adapter用的是UC3842,逆变器则采用TL5001芯片。TL5001的工作电压范围3.6~40V,其内部设有一个误差放大器,一个调节器、振荡器、有死区控制的PWM发生器、低压保护回路及短路保护回路等。
输入接口部分:输入部分有3个信号,12V直流输入VIN、工作使能电压ENB及Panel电流控制信号DIM。VIN由Adapter提供,ENB电压由主板上的MCU提供,其值为0或3V,当ENB=0时,逆变器不工作,而ENB=3V时,逆变器处于正常工作状态;而DIM电压由主板提供,其变化范围在0~5V之间,将不同的DIM值反馈给PWM控制器反馈端,逆变器向负载提供的电流也将不同,DIM值越小,逆变器输出的电流就越大。
电压启动回路:ENB为高电平时,输出高压去点亮Panel的背光灯灯管。
PWM控制器:有以下几个功能组成:内部参考电压、误差放大器、振荡器和PWM、过压保护、欠压保护、短路保护、输出晶体管。
直流变换:由MOS开关管和储能电感组成电压变换电路,输入的脉冲经过推挽放大器放大后驱动MOS管做开关动作,使得直流电压对电感进行充放电,这样电感的另一端就能得到交流电压。
LC振荡及输出回路:保证灯管启动需要的1600V电压,并在灯管启动以后将电压降至800V。
输出电压反馈:当负载工作时,反馈采样电压,起到稳定I逆变器电压输出的作用。
应用领域
1.汽车上的逆变器所获得的220V电,是220V 50HZ,高档点的是正弦波的,便宜的一般是方波的。
正弦波的那种和接插座上用的电,是一样的,而方波的其实也可以用,只不过如果用风扇等有电机的设备,会有一些噪音,之所以用方波,就是因为这种调制方式成本比较低。一般,车载的这个逆变器,功率最大不过500瓦,空调一般都700多瓦,而且了,你真的那么想把家用空调装车上???汽车里的空调,包括那些大客车,都是让引擎直接驱动压缩机的,不是用电的,如果中间多一个电的转换过程,损耗就更大了。而且也不好装,还不如用汽车空调。
2.接笔记本,电视,碟机之类的东西,只要在他的额定功率下使用,都没问题 但是需要注意 他是接在汽车蓄电池上的,虽然他一般都是11V就自动保护断电,避免电压过低导致车无法启动,但是还是不适宜在引擎不运转的情况下用,,所以如果用负载比较大,还是建议启动引擎。如果是给手机充电道没什么问题。
3.电动车上,有一个叫DC-DC的模块,他也叫 直流转换器 ,这个模块输入48V,输出12V,那么你只要购买一个12V输入的车载逆变器就可以使用。当然若你能买到48V输入的逆变器更好,但估计很难买到 而且,这个模块一般只能提供5A电流,最多不过10A,而且车灯什么的也要用,所以很容易过载,建议,如果可以,多买一个 直流转换器,这个转换器专门给你那逆变器供电,然后如果直流转换器只能提供5A,那么逆变器输入就应当小于5A,否则可能会损坏那模块, 当然有一些直流转换器电流是很大的,如果修车的地方没有,可以到一些电器店或叫他们修理的给你进一个大电流的,或者多个直流转换器并联也可以,总之,不要让他过载就可以 。
4.城市轨道车辆上有一种vvvf牵引逆变器,用于变频变压,在列车牵引时将高压(一般为dc750V或DC1500V)变为频率和电压可调的三相电供给牵引电动动机使用,在制动时可以把列车惯性带动牵引电机旋转发出的三相电能转换为直流电反馈回电网或通过能量消耗模块消耗掉。
逆变器在通信领域的主要应用在于:
为直流电源提供交流辅助电源。
有些维护工具需要交流电源,直流电源无法提供交流电源,可借助逆变器提供。
为光伏并网电源系统提供DC-AC变换功能。将太阳能系统产生的直流电逆变为交流电,输入电网。没有更上一筹的,只要针对不同领域的,看具体情况具体分析,希望对网友有所帮助。以上就是逆变电源的相关技术解析,希望能给大家帮助。
