摘要：空调作为家用电器的重要一员，在夏天总会给我们带来舒适，但很多时候我们都会有一个疑惑：为什么空调制冷效果一般，功耗却那么大？本篇文章将带您快速了解。

一、 能耗等级高低对电器使用的影响

当我们选购空调时，要想判断一台空调它的制冷能力强弱的话，最好的方式就是看它的输出功率。

理想状态下，1匹的输出功率大约在2400瓦左右，空调的能效比=空调输出功率/空调输入功率，所以根据公式我们可以得知，在制冷效果相同的情况下，能效比越高耗电量越低。如图1所示为新能耗国标对于空调设定的三级能效标准。

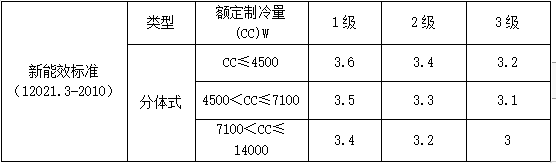

图 1 新能效标准

所以如果发现自家空调制冷效果一般，但是功耗却很大时，很可能是该空调的能效等级较低，导致能耗过大。

一、 更先进的能耗等级水平的意义

图 2 能效标识

随着各国经济的迅速增长，家用电器的需求和拥有量都有了飞跃般的增长，而这样的增长就带来了巨大的能源消耗，并且对环境也造成了严重的污染。如图2所示，为了减少这些家电对于环境的污染，所以世界各国都通过制定和实施能效标准、推广能效标识制度来提高用能产品的能源效率，促进节能技术进步，进而减少有害物的排放和保护环境。

二、 功率计对家用电器的能耗测试方案

越来越多的家电产品都采用了变频技术，在节约能耗的同时亦令产品的波形信号发生了畸变。而且由于变频的应用导致在家电运行过程中，频繁地改变工作状态，导致工作电流发生大范围变化，电流可从几十安降到几毫安。那么，到底什么样的仪器才能满足对空调等变频家电的测试测量要求呢？

图 3 家用和办公电器测试图

如图3所示为家用和办公电器测试图，这里我们以空调为例，来跟大家分享下变频家电的测试的难点到底在哪里呢？

测试难点

1、变频家电在节约能耗的同时亦令产品的波形信号容易发生畸变。这些畸变的波形都是非正弦信号，如脉冲波、三角波、矩形波、梯形波和脉冲波等，含有丰富的高频谐波分量。普通的功率计由于采样率与带宽限制，无法对高频成分进行准确测量，因此其测量值与真实值存在巨大差距。

2、一般的功率测量仪器在积分模式下只允许同一量程下进行功率测量，无法满足对变频家电功率的正确测量。

解决方案：

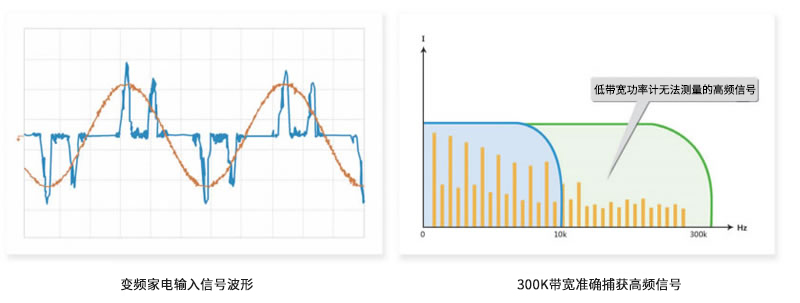

图 4 变频家电信号与功率计带宽关系图

如图4所示我们可以看到低带宽的功率计，信号中的高频成分被模拟前端电路滤除，从而造成能量丢失。致远电子功率计300KHz的带宽完全满足变频家电等新技术产品的功耗测量。

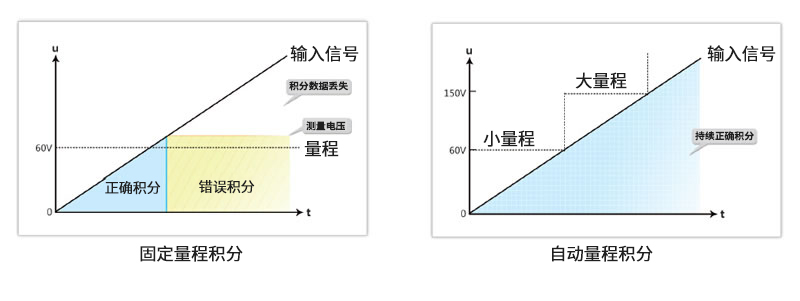

图 5 自动切换量程与固定量程模式对比图

PA300系列数字功率计采用全新的设计架构，在低功耗测量方面进行多项优化，具有更高的功率因数精度，非常适合于待机的功耗测量。而且高达50次的谐波分析功能为您更准确分析波形质量。如图5所示，该系列功率计在积分模式下可以自动切换量程的功能为变频家电功率的准确测量提供了保障。

总结：

PA300系列数字功率计具有最高500KS/s采样率，300KHz带宽，针对变频家电采取的积分模式下可以自动切换量程的功能，并且支持宽电流的输入等特性对工作功耗的测试提供了可靠的功率测量解决方案。
