电子元器件之固定电阻解析

2020-04-03
来源:电源网

什么是固定电阻?它有什么作用?通过本文学习几种常用的固定电阻,可以对电子元器件进一步了解,丰富电子知识。

1线绕电阻(RX)

是由绝缘基体,绕在绝缘基体上的电阻丝及引脚构成的,线绕电阻的阻值一般较小,在0.10-10kn之间。对于阻值很小的线绕电阻来说,其电 阻丝往往由低电阻率(如铜、铁)的金属丝制成。


线绕电阻的主要特点:

阻值精度高、耐温性能好、阻值受温度影响小、功率大等。

2薄膜型电阻

薄膜型电阻由绝缘基体、沉积在绝缘基体上的电阻膜(碳 膜、金属膜、金属氧化膜等)以及带引脚的帽头构成。

根据所用的电阻膜不同,薄膜型电阻又分为碳膜电阻、金属膜电阻及金属膜氧化电阻等。

1)碳膜电阻

一般上面有标识“RT”,R表示电阻,T表示碳,表示碳膜电阻的意思。

碳膜电阻主要特点:

阻值范围宽,阻值稳定性好,受电压和频率的影响小,脉冲负载稳定。

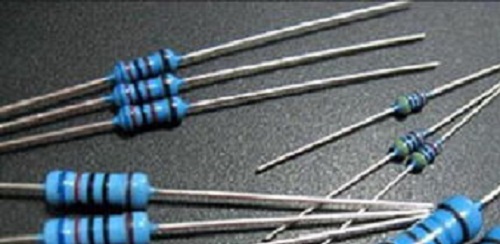

2)金属膜电阻

通过真空蒸发的方法,将金属或合金粉末沉积在陶瓷基体表面而形成的电阻。

金属膜电阻特点:

阻值精度比碳膜电阻高,稳定性好,噪声小,温度系数小,工作环境温度范围宽,耐高温,体积小等。

3)金属氧化膜电阻

将锡盐溶液喷涂于陶瓷基体表面,再经高温处理,使盐溶液迅速起化学反应,在陶瓷基体表面形成金属氧化膜电阻。

特点:

金属氧化膜与基体的附着力强,膜层强度高,耐磨性好

膜层较厚,事宜做低阻值电阻

原材料便宜,工艺简单

3合成型电阻

1)合成型电阻

通过将导电合成悬浮液均匀涂在绝缘基体表面,在经固化后而形成的

特点:

原料丰富,生产工艺简单,价格低廉

2)合成实心电阻

合成实心电阻是将碳末,粘合剂,填充物混合后,压制成一个实体的电阻而制成的

特定:

可靠性高,价格低廉等特点。常用于人造卫星,海底电缆,计算机等方面。

3)金属玻璃釉电阻

是用金属或金属氧化物粉末与玻璃釉粉末按比例混合后,再用粘合剂将两种粉末调成浆料,并将浆料均匀涂抹在绝缘基体上而形成的。

特定:

阻值范围宽,温度系数小,噪声系数小,耐潮湿,耐高温

4)片状电阻

是玻璃釉电阻的一种特殊形式,它的电阻体是由高可靠的玻璃钌系玻璃釉浆料经高温烧结而成的,电极采用银钯合金浆料制成。

特定:

体积小,重量轻,阻值范围宽,精度高,稳定性好等。广泛应用于高频协调器,影碟机,手机等。以上就是固定电阻的技术知识,希望能给大家帮助。
