提问

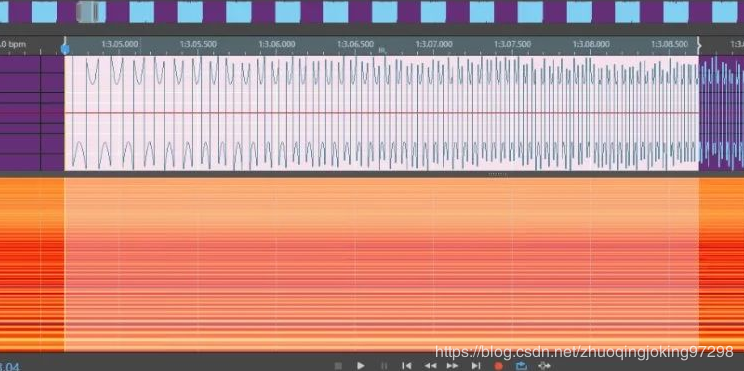

　　老师，这个波形为什么抓取出来是这个样子？应该是连续的 sin 吧？这个是从你发的网盘链接里面下载的 我用播放器画出的波形。

　　声音信号绘制波形

　　声音听起来是下面“失真的Chirp”声音：

　　我自己使用单片机， 发出的声音不太一样，但是波形就是您之前推文里的那个，就像下面的波形图所显示的那样。

　　刚才是我自己单片机生成的波形 老师发的 chirp.wav，用 Matplot 没问题。但是从喇叭里面发出来，就会很奇怪，而且播放器上面的波形也不对。

　　自己使用单片机产生的波形

　　问题回复

　　问题分析

　　在生成最终的声音 .wav 文件的时候，使用的是 16bit 整型数。在 python 程序中为：

　　wavefile.setparams((1, 2, 10000, wavelen, 'NONE', 'Tsinghua'))

　　函数中的参数定义分别是：(nchannels, sampwidth, framerate, nframes, comptype, compname),

　　生成 wave 波形数据使用公式如下，这将产生带有符号的 16 位整形数字：

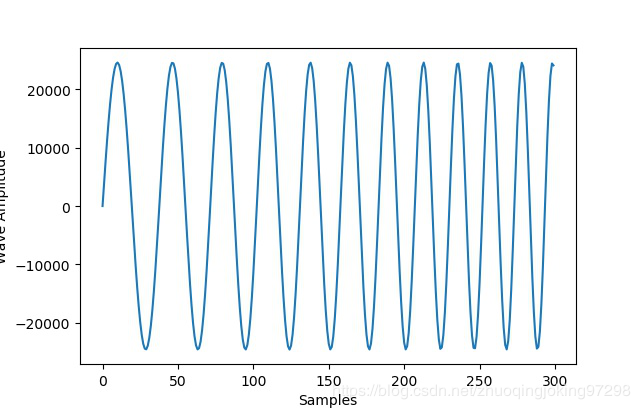

　　Chip 波形前面 300 个数据点绘制的波形如下：

　　有符合 16 位整型数波形

　　在写入 wave 文件之前，需要将生成的数据转换成无符号整形数字，使用二进制补码方式进行转换：

　　sd = int(sin(angle * 2 * pi) * 0x3fff)

　　if sd < 0: sd = 0x10000+sd

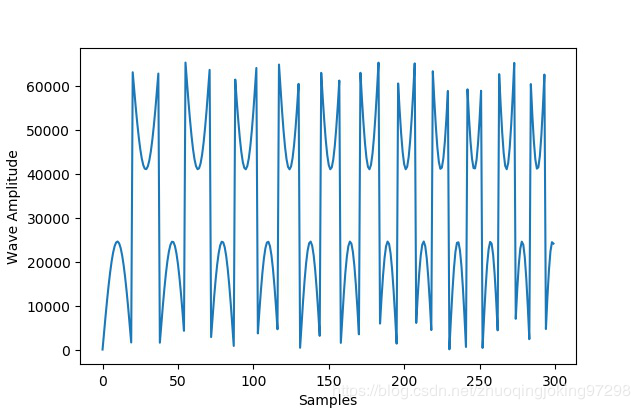

　　这样 wave 文件的波形就变成如下图所示了：

　　修改成有符合整型数的波形

　　而在之前没有按照二进制补码方式转换，而是直接采用 16 位无符号整形数来表示音频数据，转换的程序代码如下：

　　sd = int(sin(angle * 2 * pi) * 0x3fff) + 0x7fff

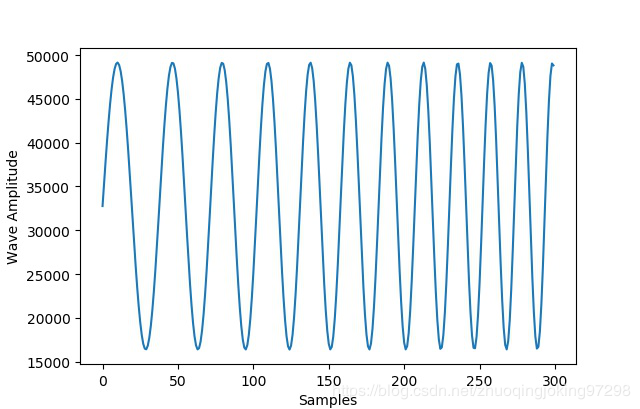

　　这样绘制出来的波形如下。虽然它的波形完整，但与 .wav 文件所使用的有符号 16 位整型数据不符合，所以播放出来的声音出现较大的失真。

　　无符号 16 整型数波形

　　产生声音文件的 PYTHON 程序

　　正确 WAVE 文件格式的 Chirp 声音文件下载地址：

　　链接:

　　https://pan.baidu.com/s/19qLZbABSISm8q2gA2V6Afw

　　提取码: wrk2
