一文了解红外热像仪的测温原理及其注意事项

2020-03-17
来源:与非网

  近期,随着新型冠状病毒事件的扩展,我们知道此种病毒通过飞沫和接触传播,也就是俗称的“人传人”。筛查发热人员,预防交叉感染,交通枢纽、医院、大型集团、学校等人员密集场所,是防控重中之重,必须严肃对待。人员密集、流动性大,是这些场所的共同特点,对体温筛查工作提出高要求。有什么高效测温的办法呢?

  传统的红外测温仪、额温枪类型的测温工具,劣势凸显出来,因为它们是逐个测量,效率低下,容易导致待测人员排起长队,增加相互感染风险。红外热像仪,本是工业上使用的非接触测温仪器,疫情期间被用于筛查体温,恰好达成高效测温。


  近日,《电子产品世界》于线上访问了热像领域持续创新的公司飞础科(FOTRIC)热像科技,为处于疫情期间的企业和大众提供“高效测温”的相关产品信息。

  在疫情期间,飞础科的专业测温型热像仪已经被用于数百家客户进行现场体温筛查,客户类型涉及医院、政府、金融、地铁站、高铁站、飞机场、高速出口、高校、企业等。

  同时,飞础科(FOTRIC)为了防控疫情,提高发热人员的筛查效率,进行了一系列的创新,在疫情防控开始的一周内,飞础科(FOTRIC)的研发基于测温型热像技术+AI 技术开发出适合大范围人群筛查使用的全自动红外体温筛查仪,在专业测温型的热像硬件基础上结合人脸识别技术,快速筛查人体温度,同时能够自动识别画面里每个待测人员的面部位置和最高温度,与传统的热像仪检测相比,检测效率提升了数十倍。

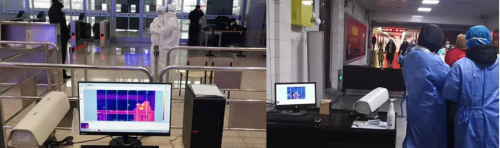

  火车站使用 FOTRIC 热像仪筛查体温

  测量距离长、灵敏度高,有效预防操作人员感染

  目前,已经有数百家企事业单位安装 FOTRIC 红外热像仪来筛查体温,在实际安装过程中,需固定安装红外热像仪,并与人体距离保持在 1m-2m 之间。因为热像仪对人体无害,过近其实是可以的,考虑到待测人员有高有低,需要选取合适距离来保证热像仪镜头能覆盖他们,假如安装过近,将不能覆盖高个人群。而过远导致人员出现在热像画面里变小,可能会影响测温准确性。

  红外热像仪的检测范围取决于它的镜头大小,通常可分为标准镜头、长焦镜头、广角镜头。同一时间,可检测的目标数量与镜头大小、红外像素、目标物体大小、检测距离等因素有关,就像咱们用手机拍照,画面内能拍下多少东西,和许多因素有关。

  热灵敏度,是指一台红外热像仪分辨细小温差的能力。FOTRIC 热像仪最高支持 0.03℃的热灵敏度,也就是它能识别 0.03℃的温差,当两人体表温度相差 0.03℃时,FOTRIC 热像仪能测量出差异,在做体温筛查时,高精度的热灵敏度有助于发现轻微发热者。


  全自动大面积捕捉测温,保障高效防疫排查

  在测量人体温度时,优势可以总结为三大点:第一,红外热像仪是远距离非接触测温,无需接触待测人员,预防人员交叉感染。第二,红外热像仪是全自动捕捉人体温度,安装好后,只要待测人员经过热像仪镜头覆盖的视场,即可完成体温探测,不会影响人群的通行效率。第三,红外热像仪是大面积测温,相比红外测温仪、额温枪这种逐个测温的方式,实现高效测温,尤其适合人流密集的场所。

  热像仪不仅仅能精确测温,更重要是可以进行快速筛查!因为在人群密集场所,首先需要快速找到发热人员,速度第一,效率优先,将可疑人员找到后再单独做精确测温。试想,红外热像仪测量 10 个人的体温都是 35-36℃左右,这时有一人体温是 37℃,他是否发烧了呢?

  红外热像仪用来做筛查体温,也和它的测温稳定性和一致性有很大关系,因为体温筛查长时间持续进行,方可不漏过任何体温异常者。测温稳定性,是指在长时间工作时,红外热像仪测量同一温度的结果是基本一致的。比如某人(健康,未出现发热)体表温度 34.2℃,一台测温稳定性良好的红外热像仪,每隔一小时去测量,所得出的结果基本一致,不会出现忽高忽低的情况。而测温一致性,是指此人出现在红外热像仪画面中的任何位置,所测结果是一致,不能因为所处位置差异,导致测得体温不同。


  数据精度高、适应极端环境,确保精准防疫

  红外热像仪的测温原理是,被动接收物体发出的红外辐射来成像和测温,而绝对零度(-273.15℃)以上的物体都能发出红外辐射,所以首先它对是人体无害的。红外热像仪行业标准精度是±2℃或读数的±2%,这一精度数据是基于热像仪制造商广泛采用的“平方和根值”(RSS)不确定性分析技术的结果。因为红外热像仪的测量误差来自于温度测量公式中的多个变量,包括:目标发射率、反射的环境温度、透过率大气温度、热像仪的响应值、校准器(黑体)的温度精度、环境温度、环境湿度、测量距离。上述变量的误差值有时是在同一个方向上相加,使你离正确值的偏差越来越远;有时,误差值又是在相反方向上相加,相互抵消。所以,采用“平方和根植”是计算总误差值最适合的方法,并一直作为红外热像仪数据规格表上的显示数据。

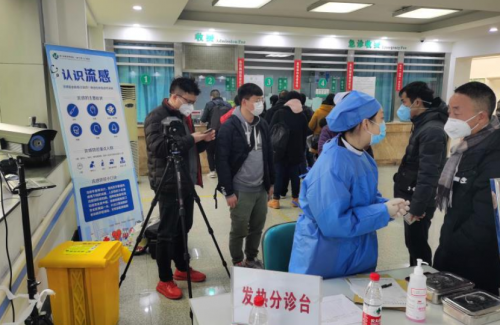

  红外热像仪测量人体温度

  对于这些变量都进行精确控制和校准的时候,可以将热像仪的测温精度提升至+-1 摄氏度以内。在室内场所对人体体温进行筛查的时候,通过适当的校准和设置恰当的环境温度、人体皮肤发射率、距离系数比等因素,红外热像仪的测温误差可以精确至 1℃以内。

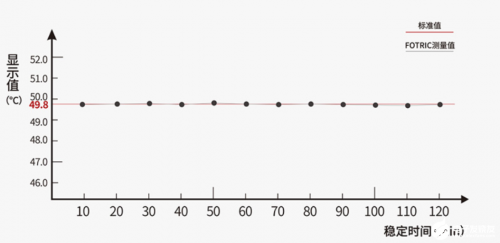

  FOTRIC 热像仪,在《中国电力科学研究院》的检测报告中可以看到,在连续的 2 个小时中,测试 49.8℃的误差波动很小,而且在测温一致性中,画面内各个部位测量同一温度是基本一致,它所测量出的人体体温具有参考性,可以作为体温筛查使用。

  图片来源:FOTRIC

  操作人员需知注意事项

  ①:对焦清晰,是红外热像仪能准确测温的必要条件之一,通过电动调焦或手动调焦使测量区域对焦清晰,保证测温准确性。当画面中被测人物的边沿轮廓显示为一条线,且被测人员成像清晰,此时可认为热像仪已正确对焦。

  ②:测温量程。选择正确的测温量程是测温准确的前提,如用于体温筛查时,普通红外热像仪一般需要将测温量程改为 -20℃~150℃。使用 FOTRIC 体温筛查红外热像仪时,默认测温量程为 20℃~60℃,精确的测温量程提高测温准确性。

  ③:测温距离。使用红外热像仪进行体温筛查时,不要让被测人员距离热像仪太远。建议测量距离为 1 米 -2 米。方法一:可在进行体温筛查时,在红外热像仪前的固定距离放置一个标识,当被测人员到达标识时再进行有序测量。方法二:做一个“L”型号通道,将热像仪放置于拐角位置,所有人依次通过热像仪,能保证有序准确测温。

  错误示例:将红外热像仪放在大楼或厂房大门正中间,被测人员从两侧进入,导致测量角度、距离不断变化,还容易出现被测人员之间互相遮挡的情况,导致测温不准。

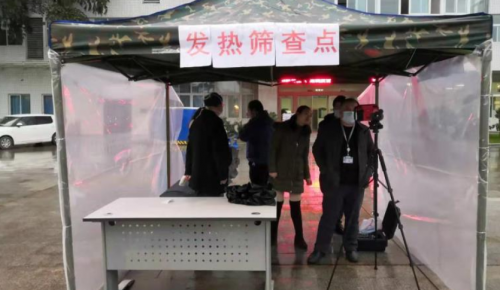

  ④:避免露天测量。如果需要在室外进行体温筛查工作,建议搭配帐篷,减少阳光等干扰因素。

  ⑤:排除环境温度对额温的影响。使用红外热像仪做体温筛查,检测的是被测人员的额头温度,因运动、体质、环境等影响,测温人员的温度会短时间内升高。

  正确做法:让所有被测人员在检测前摘掉帽子,并在一旁休息 5 分钟,检测时 2 人为 1 组依次通过,让额头温度跟环境温度保持稳定,这样便于测温准确。
