冲刺5nm！台积电联手博通推出新一代CoWoS平台：内存带宽2.7TB/s
2020-03-05
来源：快科技
如今开云棋牌官网在线客服的制程工艺已经进步到了7nm，再往后提升会越来越难。想要提升芯片性能还可以从晶圆封装上下文章。

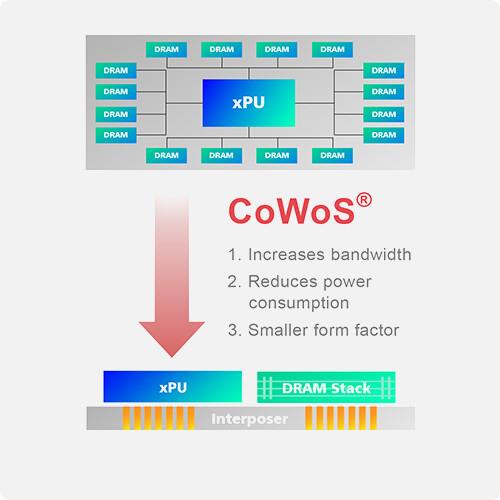

此前台积电曾推出过CoWoS（Chip on Wafer on Substrate）封装技术，将逻辑芯片和DRAM 放在硅中介层（interposer）上，然后封装在基板上。这是一种2．5D／3D封装工艺，可以让芯片尺寸更小，同时拥有更高的I／O带宽。不过由于成本较普通封装高了数倍，目前采用的客户并不多。
3月3日，台积电宣布将与博通公司联手推出增强型的CoWoS解决方案，支持业界首创的两倍光罩尺寸（2Xreticlesize）之中介层，面积约1，700平方毫米。
新的增强型CoWoS平台能够容纳将多个逻辑系统单晶片（SoC），最高提供96GB的HBM内存（6片），带宽高达2．7TB／s。相较于前代CoWoS提升了2．7倍。如果是和PC内存相比，提升幅度在50～100倍之间。
台积电表示此项新世代CoWoS平台能够大幅提升运算能力，藉由更多的系统单芯片来支援先进的高效能运算系统，并且已准备就绪支援台积电下一代的5纳米制程技术。
博通Engineering for the ASIC Products Division副总裁GregDix表示，很高兴能够与台积电合作共同精进CoWoS平台，解决许多在7nm及更先进制程上的设计挑战。
作者：流云
