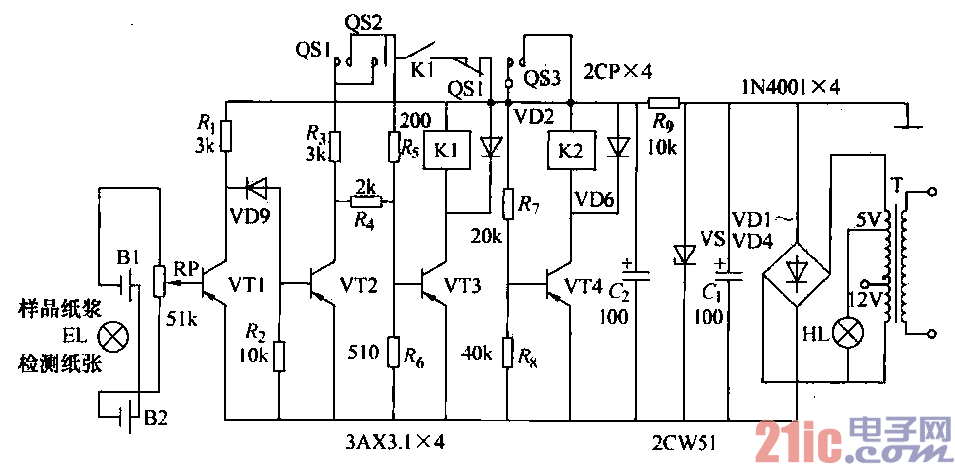

电源电路1ZV直流稳压电源由变压器T变压，桥式整流器VD1—VD4整流，电容Ci、Cz与R9构成丌形滤波，vS稳压12V。电源正极为ov，负极为-12V与机壳（地线）接在一起，HL为电源指示灯。

　　C2)电路原理晶体管VT1—VT3及偏置电阻组成三极直接耦合放大器，继电器KA1作信号输出，EL为光源灯泡，在其上下各安装着两只硅光电池Bl与B2。在光源EL与Bl间预先放置一张样品纸张，其厚度应与印刷用纸相同。另一硅光电池B2装在输纸板下方，此时通过输纸板移动的纸张就是待检测纸张。电路中Bl与电位器RP组成一检测电桥。当输纸正常时（无双张时），Bl与B2产生的电压相等，但极性相反。这时电位器RP的滑动端和直流电源地线之间的电压为ov（如不为O，可调节RP使之为0．郎VTi的Ub】为零，则VT1截止，VT2导通，VT3截止，继电器Kl失电释放。当输纸出现双张时，B2产生的光电势减少，而Bl上光电势保持不变，则RP上滑动端与地之间产生一电压，使VTI的基极电位Ubl为负，Ubel为正偏压，使VT1导通。电路变化的箭头方程为lcl十一Uci牛Ub2卜+VT2截止--Uc2 0一Uh—VT3导通- Ie3．Kl吸合。Kl哑舍使机器产生电压与“上楼”动作j同时Kl的常开触点和SQl使

VT3维持导通信号，待控制作用完成后soi受触压断开．VT3截止，Kl释放。

　　(3)调试过程为保证检测电路的正常工作，在更换纸张之前，应作如下调试：首先应使光电头上固定纸样与单刷所用纸张相同。然后将一张纸放于输纸板上，使之处于日。与B2之间，此时继电器Kl应释放，否则需调节RP，直到Kl释放为止。再将第二张纸放在第一张纸上（即为双张）．此时Kl应有吸合动作，若不吸合，则需通过调整电位器RP,使Kl实现吸合，此时，电路调整完毕。
