电梯无线监测控制方案
2020-02-19
来源：致远电子
摘要：在新冠疫情的影响下，我们每天使用的电梯，成了传播病毒的一大高危场所。为了防止病毒在电梯传播，各地人民纷纷献言建策，而一部分电梯厂家则给出了新的方案。
要防范病毒传播，我们首先得知道病毒是如何传播的。根据央视新闻公开的权威信息，新冠病毒目前的主要传播途经为呼吸道飞沫和接触传播。那么保持通风和阻止接触就成了隔绝传播的关键。
1.民间偏方
而在使用电梯时，电梯按钮是我们不得不接触的东西。全国各地人们纷纷开动脑筋，想出了各种各样的方式，去防止接触电梯按钮。
有的提供纸巾、消毒液，隔着纸巾按电梯按钮，也有的提供牙签，用牙签去戳按钮。
图 1 纸巾、牙签方案，图片来源网络
更有甚者，听说高温可以杀死病毒，随身带一个打火机，用打火机按电梯后，倒过来加热消毒……
图 2 打火机消毒方案
但电梯厂家们，从不一样的角度出发，给出了新的思路：不能碰？那不碰就完事儿了。
2.非接触安全电梯方案
在结合各类无线通讯方案后，无接触的安全电梯就将成为现实。

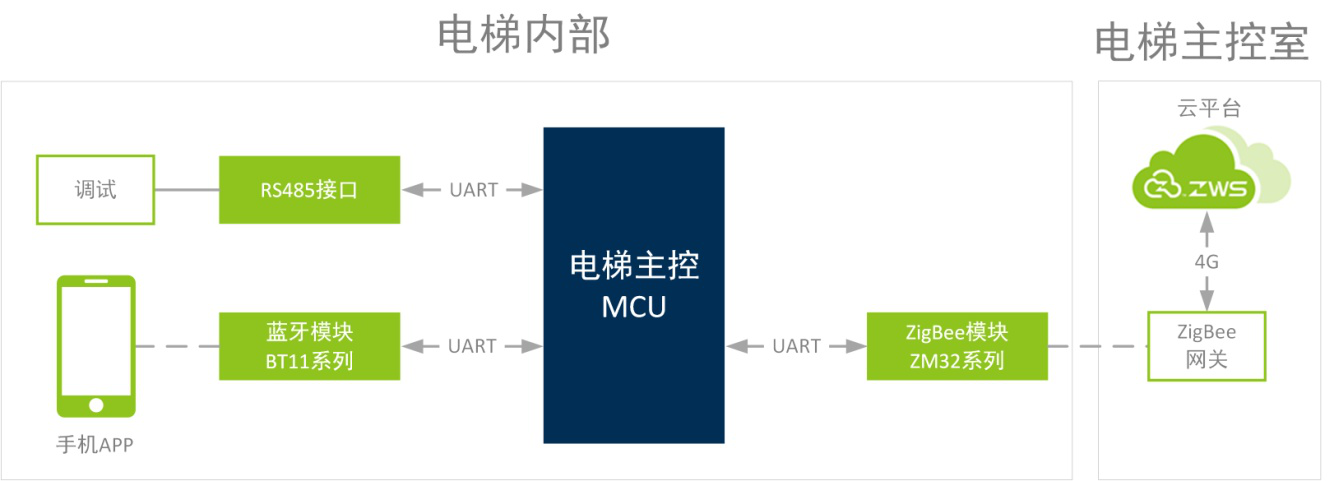

图 3 通讯系统框图
l蓝牙远程控制按键
在电梯内和电梯外的呼梯面板里，增加蓝牙模块，与手机APP相连。住户可通过手机预约呼叫电梯，并在手机上选择楼层，完全避免了与电梯按钮的直接接触。
lZigBee无线监测
通过ZigBee技术，将电梯、呼梯面板、电梯井中的各类传感器与电梯主控室里的ZigBee网关组网，各个传感器实时将状态信息上报到网关，由网关汇总数据、处理后上传到云平台。
电梯管理人员可以通过云平台实时监测各个电梯的运行状态，防范故障于未然。
l云端用户管理
社区管理人员可通过登入云端，管理各个社区住户的权限，各楼层住户只能到达指定楼层，外来人员需要授权才可使用。
3.方案优势
lZM32系列ZigBee模块
致远电子ZM32模块拥有优秀的射频性能和稳定的组网能力，以下是我们在楼层间数据传输的实测视频。（打开连接直接播放）
https://v.qq.com/x/page/s0924t98of0.html
在实际测试中，垂直穿透楼层最高可达4层，再结合多级路由组网，一整栋楼层的电梯组网完全不在话下。
详细的测试情况可以点击往期文章查看：
《25层？！你从未见过的ZigBee硬核穿楼》
《如何让ZigBee信号覆盖25层楼？》

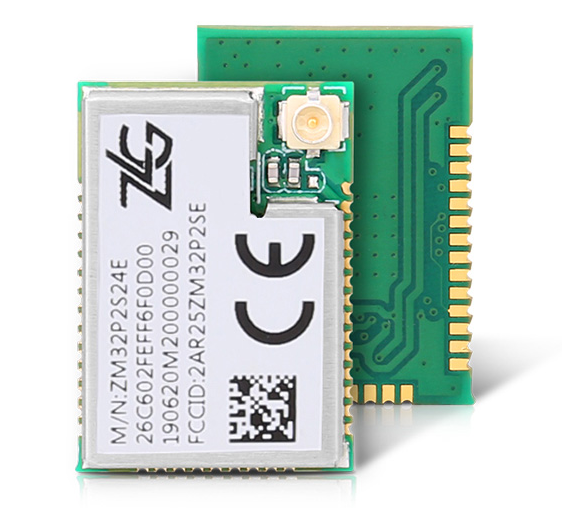

图 4 ZM32系列ZigBee 模块
lBT11P31蓝牙模块
致远电子BT11P31蓝牙模块可支持1对多连接，单个模块最多能与10台手机保持连接，保证在多位住户能够同时使用。
BT11P31还支持调节发射功率只有距离接近后，才能连接，有效避免住在电梯附近的住户误连。

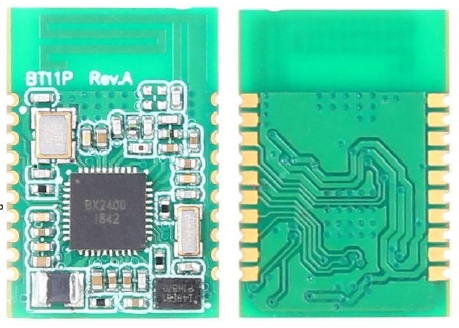

图5 BT11P31蓝牙模块
