稳压芯片在众多器件中均有所应用,对于稳压芯片,小编曾带来诸多文章,如稳压芯片发展前景、7805稳压芯片的介绍等。本文对于稳压芯片的介绍,主要在于介绍ADP2381稳压芯片的过压保护。如果你对本文涉及的稳压芯片相关内容存在一定兴趣,不妨继续往下阅读哦。
一、ADP2381介绍
ADP2381是--款电流模式控制,同步,降压型DC-DC稳压器。它集成了44毫欧的功率MOSFET和一个低边驱动器以提供高效率的解决方案。ADP2381在4.5~20V的输人电压下运行,并且可以提供6A的输出电流。输出电压可以从0.6V调至输人电压的90%。ADP2381的开关频率可以在250kHz~1.4MHz之间编程选择,或固定在290kHz.550kHz。其同步功能可以使开关频率被同步至外部时钟,以尽量减少系统中的噪声。
外部补偿和可调软启动提供使得设计更加灵活。电源良好输出提供了简单,可靠的电源排序。其他功能还包括可编程欠压锁定(UVLO),过电压保护(OVP),过电流保护(OCP)和热关断(TSD)。ADP2381在--40°C至+125°C的结温范围内工作,采用16引脚TSSOP_EP封装。可应用于网络和服务器、通信基础设施、医疗保健和医疗、中间电源轨转换、工业和仪器仪表、直流到直流负载点应用。
图1ADP2381引脚排列图
输人电压:4.5V到20V;集成44m2高侧MOSFET;0.6V+1%的过温基准电压;连续输出电流6A;可编程开关频.率:250kHz至1.4MHz;同步到外部时钟:250kHz至1.4MHz;180°异相同步;可编程UVLO(欠压锁定);电源良好输出;外部补偿;具有外部可调节的选项的内部软启动;启动进人预充电输出;支持ADIsimPower设计工具。
二、过电压保护(Over Voltage Protection)
ADP2381电源管理芯片测试包括众多功能模块,包括频率测试、最小开关时间测试、欠压锁定测试、静态电流测试、关断电流测试、限流阈值测试等。文中只介绍ADP2381的OVP(过压保护)功能的测试方案。ADP2381提供过压保护功能以保护系统免受输出短路到较高电压或发生强烈的负载瞬变。当反馈电压增大到0.7V时,内部高侧MOSFET和低侧驱动器被关断,直到FB引脚电压减小到0.63V。此时,ADP2381恢复正常运行。
三、测试回路设计
1)如图2所示连接电路;
2)设置PVIN=12V;
3)设置测试模式寄存器;
4)将Vfb的电压从0.6V逐步升到0.8V,观察SYNC引脚的波形,当它变成高电平,记录FB引脚的电压;
5)将Vfb的电压从0.8V逐步降到0.6V,观察SYNC引脚的波形,当它变成低电平,记录FB引脚的电压;
6)触发点:上升0.66V,下降0.63V。
注:扫描速度应低于0.1V/ms。

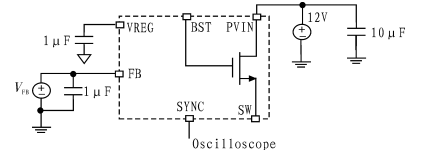

图2 OVP测试回路
定制的测试板预先设计了测试过程中需要用到各个功能模块的测试回路,各个回路中设置了开关,通过ATE控制开关的通断实现电路的连接,以下为过压保护连接回路的代码:
thehdw.Utility.Pins("K1,K9,K5").State=tlUtilBitOn
thehdw.Wait 5*ms
thehdw.Pins("EN_HSD").StartState=chStartLo
thehdw.Pins("EN_HSD").InitState=chInitLo
thehdw.Digital.ConnectPins("EN_HSD")
Call DCVI_FVMI("PVIN_,DC30",5,0.1,10)
thehdw.Wait 5*ms
thehdw.Digital.Patterns.Pat(UNLOCK_PAT),.Run
四、主要测试代码

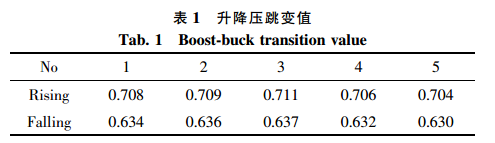

为了测试FB引脚在升降压测试扫描时在几伏的时候跳变,我们选出了150颗芯片作为样品进行测试,以下列出五组测试数据:在150组数据中,根据数据分析原则,去除明显错误的数据,在合理范围内,升压选择最大跳变值0.72V,降压选择最小跳变值0.63V。测得的跳变值用于进行FinalTest时测试代码的编写。
测试程序的开发环境是使用微软的VBA。VBA是Visual Basic的一种宏语言,是微软开发出来在其桌面应用程序中执行通用的自动化(OLE)任务的编程语言。主要能用来扩展Windows的应用程式功能,特别是Microsoft 0ffice软件。也可说是一种应用程式视觉化的Basic脚本。也被ATE测试工程师常用作测试工具。以下为FinalTest的过压保护测试代码:
Call DCVI_FVMI("FB_DC30",0.67,0.02,10)
thehdw.Wait3*ms
If test__of_type=1Then
thehdw.DCVI.Pins("FB_DC30").voltage=0.72
thehdw.Wait 3*ms
NC_Voltage=thehdw.DCVI.Pins("SYNC_DC30").Meter.
Read(tlStrobe,5,12500#)
For Each nsite In TheExec.Sites.Active
If NC_Voltage(nsite)>3Then
OV_Rising(nsite)=1
Else
OV_Rising(nsite)=0
End If
Next nsite
End If
测量SYNC引脚的电平,若SYNC引脚为高电平(>3V)则内部高侧MOSFET和低侧驱动器被关断,过压保护测试通过,反馈0V_Rising(nsite)置1;若SYNC引脚为高电平(<=3V),则内部高侧MOSFET和低侧驱动器未被关断,过压保护测试未通过,反馈OV__Rising(nsite)置0。
以上便是此次小编带来的“稳压芯片”相关内容,通过本文,希望大家对ADP2381稳压芯片的过压保护设计具备一定的认知。如果你喜欢本文,不妨持续关注我们网站哦,小编将于后期带来更多精彩内容。最后,十分感谢大家的阅读,have a nice day!
