安全光幕全方位解析,安全光幕干扰+解决方案

2019-12-03
来源:21ic中国电子网

安全光幕在工业中具备诸多应用,为增进大家对安全光幕的了解,本文将对安全光幕、安全光幕应用、安全光幕所受干扰以及安全光幕干扰解决方案加以简介。如果你对本文涉及的内容存在一定兴趣,不妨继续往下阅读。

一、安全光幕简介

安全光幕是经过安全认证的光幕产品,由两部分组成。投光器发射出调制的红外光,由受光器接收,形成了一个保护网,当是有物体进入保护网,当从中有光线被物体挡住,通过内部控制线路,受光器电路马上作出反应,即在输出部分输出一个信号用于机床如冲床,压力机等紧急刹车。 光幕有着非常广泛的应用,比如在需要不断送取料的冲压设备上,如果安装接触式安全防护门,则需要操作人员频繁地开关防护门,这样不但增加了操作人员的工作量,而且降低了生产效率。在这种情况下,采用光栅和光幕就是最佳的选择。

二、安全光幕的应用

ESPE电敏保护装置在制造业的安全系统中的应用愈发表现出强劲的势头,一些高端制造工厂的大型工位都已全面应用二维甚至三维的保护系统。

更多的生产设备,在需要频繁介入的场合,充分考虑物料飞溅、火花、粉尘等发散式风险后,几乎都会选择使用安全光幕作为解决方案。使用安全光幕的好处在于:

1.电敏保护装置技术产业链成熟,产品分类明确,各类分辨率及安全性能等级均能满足要求;

2.安全技术发展快,各个方面的改进技术不断突破瓶颈并形成规范,未来标准化道路清晰;

3.安全光幕作为主动防御的技术,在多数情况下允许自动复位,能够有效解决生产制造过程中的落地问题,大大降低操作复杂程度,提高生产效率。

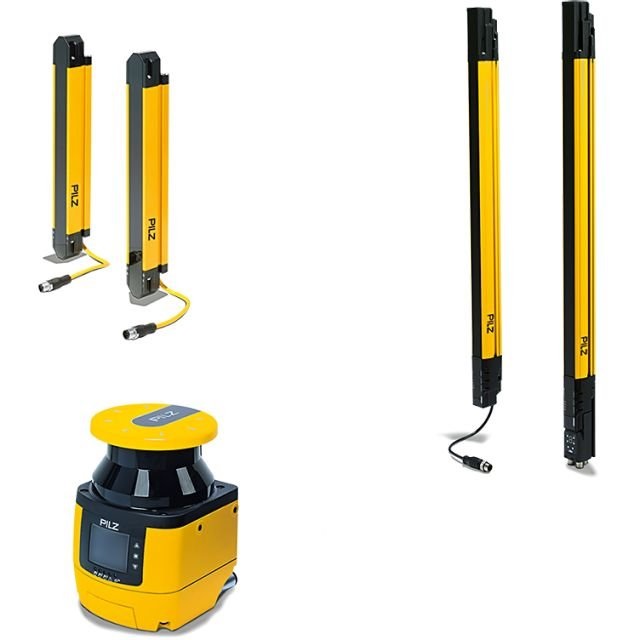

部分安全光幕和扫描仪产品

三、安全光幕的信号干扰

作为安全的电敏保护装置,安全光幕在带来便捷使用的同时,信号干扰问题也是必须要关注的问题之一。 安全光幕的信号干扰通常来自两个方面:

1.光幕与环境的干扰:

如果在安全光幕发出的光束附近有反射面,被动反射会使光幕接收端收到错误的反射信号,导致保护区域内的入侵不能被识别。

2.邻近光幕之间的相互干扰:

由于安全光幕被大量的在邻近区域内使用,以及光幕元件自身的保护距离比较长,就容易产生邻近光幕发射端和接收端信号的相互错位。

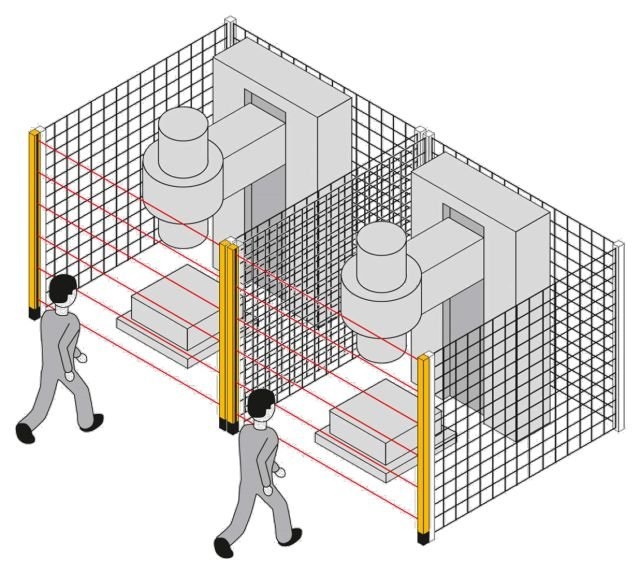

邻近光幕之间的相互干扰

四、安全光幕的干扰解决

为了有效避免以上各类干扰,我们可以通过物理定位和技术手段进行抵御,如:

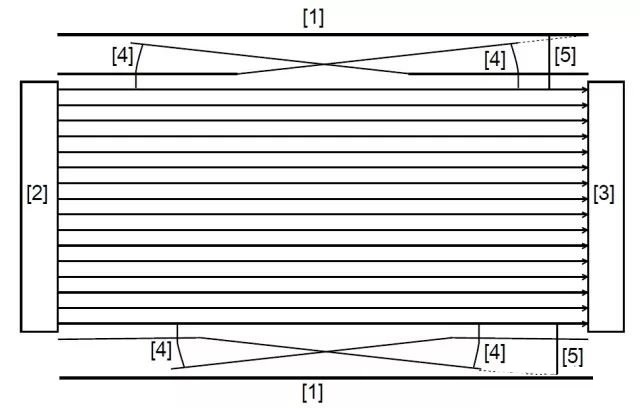

上图中,各位置示意如下:

[1] 反射面

[2] 安全光幕发射端

[3] 安全光幕接收端

[4] 扫描角度

[5] 安全光幕到反射面的最小距离

1.物理定位抵御干扰:

光幕自身具备固定的扫描角度,具体参数可以通过光幕技术手册进行查询;同时光幕发射端和接收端的定位根据工况也能够被确认。根据以上两类参数,可以通过三角函数正切(tan或tg)得出防止反射干扰的最小距离。

如果对于多组邻近光幕的使用的情形,可以借助额外的物理阻挡,或者接收端和发射端的安装顺序的倒置来解决光幕之间相互的信号干扰。

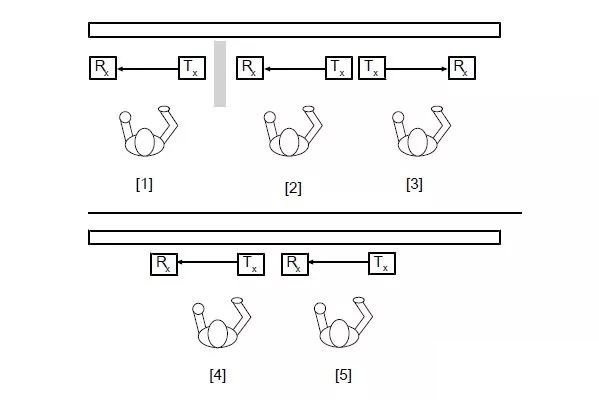

多组邻近光幕的使用

2.技术手段抵御干扰:

除了物理手段以外,某些型号的安全光幕中也已集成了编码功能,即使物理上安装相互靠近也不会产生干涉。

编码功能可使光栅在其他光栅对其产生干涉时也能正常工作。这尤其适用于当第一对光栅的发射端可能直接发射到第二对光栅的接收端的情况,只要这两对光栅被配置成不同的编码,它们之间相互干扰的问题便迎刃而解。

以上便是小编此次带来的所有“安全光幕”相关内容,通过本文,希望大家对安全光幕、安全光幕应用、安全光幕所受干扰以及安全光幕干扰解决方案有所了解。最后,十分感谢大家对本文的阅读,如果你喜欢本文,不妨持续关注本网站哦,小编将在后期带来更多精彩的相关内容,have a nice day!
