摘要：各位工程师是否会遇到这样的情况，测试单个RS-485设备数据无异常，但设备组网后，就出现通讯数据异常或连接失败等情况。出错的原因是什么？本文将从门限电平为你揭秘RS-485组网异常。

　　RS-485总线是具有结构简单、通信距离远、通信速度高、成本低等优点，广泛应用于工业通讯、电力监控以及仪器仪表等行业。若总线上接有终端电阻，则在总线空闲状态时，RS-485总线AB差分电压可能处于门限电平（±200mV）之内，这时可能会导致通信出错，那么，出错的原因是什么？MCU接收到的数据会发生什么样的变化？

　　1、数据出错的原因

　　如图 1所示为8位数据位无校验位的UART时序图，当使用UART进行通信时，MCU在检测到起始位后开始接收其后的数据。

　　图 1 无校验位，8位数据位，串口时序图

　　如图 2所示为STM32串口外设检测到起始位的条件，当检测到下降沿（3个高电平+1个低电平）并且采样序列1和采样序列2均为0时，STM32检测到一个起始位。

　　每个位采样16次，采样点的间隔时间为tbit/16，tbit为每个位的时间，例如通信波特率为115.2kbps，则tbit=1/115.2k=8.68us，则采样点的间隔时间为8.68us/16=0.5425us。

　　图 2 STM32串口外设检测到起始位的条件

　　下面以RSM485PCHT的门限电平为例进行说明，当AB差分电压处于±200mV之内时，模块RXD引脚输出状态不确定。

　　当总线变为空闲时，若RXD引脚输出低电平，则可能导致MCU接收到错误数据或MCU在正常数据后误接收1个0x00。

　　图 3 RSM485PCHT门限电平

　　2、数据发生了什么变化?

　　如图 4所示，收发器1在AB差分电压处于±200mV门限电平之内时输出高电平，收发器2在AB差分电压处于±200mV门限电平之内时输出低电平，可以看出，收发器2可能导致MCU接收到错误的数据，并且在数据后误接收到1个0x00数据。

　　图 4 数据后多0x00

　　如图 5所示，若总线上持续存在数据信号或连续发送多个字节数据，在数据之间存在的空闲状态可能会被收发器2识别为1个起始位，从而导致数据连续错误。

　　图 5 数据连续错误

　　3、解决方案

　　总线空闲时若AB差分电压处于门限电平之内，则可能导致数据出错，可以使用如下方法避免总线空闲时AB差分电压处于门限电平之内。

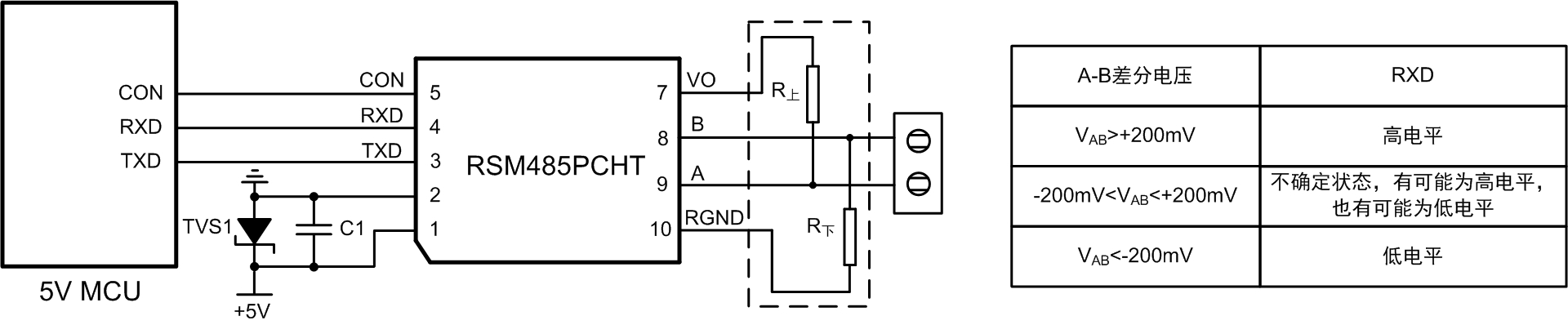

　　方案一：在总线组网距离偏长时，为避免因为总线信号反射而导致通讯异常的情况，都会增加终端电阻来解决总线反射问题，但此时总线电平会被拉低，从而增大总线空闲时AB差分电压处于门限电平之内的风险，具体入下图6所示。面对此类应用可使用致远电子RSM(3)485PCHT模块，RS-485接口设计时可通过外置一个较小值的上下拉电阻调节空闲状态时的电压值，使电平处于门限电平外，具体的幅值变化如下图7所示。

　　图6 终端电阻对总线电平影响

　　图7 RSM(3)485PCHT实物及应用连接图

　　方案二：组网中增加终端电阻后，同样可使用致远电子RSM(3)485ECHT模块，RSM(3)485ECHT具备极高的总线兼容性门限电平为-40mV~-20mV，具体如下图8所示，在总线电平被终端电阻拉低时（最坏情况总线高电平幅值为0V）仍可识别总线电平，保证通讯的稳定性。

　　图8 RSM(3)485ECHT实物图及门限电平参数
