摘要：LoRa是一种远距离无线扩频传输技术，是目前广泛应用的LPWAN通信技术之一，本文带你全方位了解立功科技的LoRa系统方案。

　　当前物联网正朝着大规模部署的方向发展，而LPWAN凭借其低功耗，广域的优秀性能在物联网的大规模部署中占据着举足轻重的地位。LoRa作为低功耗广域网通信技术，同时实现了物联网远距离和低功耗的要求，使得越来越多的领域应用到LoRa技术。立功科技始终聚焦工业互联网前沿技术，其LoRa生态系统打通终端、网关、云平台三层架构，为各行各业的用户提供系统化LoRa解决方案。

　　一、LoRa终端

　　LoRa终端节点是LoRa网络的组成部分，负责感应或控制。这些终端节点与LoRa网关（集中器或基站）建立通信。立功科技推出的透传模块以及二次开发模块均采用源自军用战术通信系统的LoRa调制技术设计，解决了小数据量在复杂环境中的远距通信问题。

　　立功科技LoRa终端系列产品主要分为两大类：带传输协议的二次开发核心模块、不带协议的RF射频模块。两类产品特点如下：

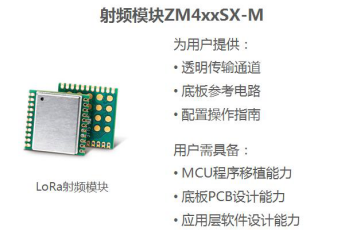

　　ZM470SX系列模块集成了+20dBm的可调功率放大器，其接收灵敏度超过-148dBm，广泛应用于远距离传输且对可靠性要求较高的场合。

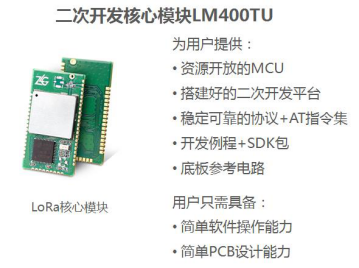

　　LM400TU是无线+MCU的二次开发核心模块，将用户80%的需求和90%研发耗时都提前做好，内置于MCU，使用AT指令即可实现各类复杂功能，不仅内嵌自组网透明传输协议、抄表协议（水表、气表、热表），还针对LoRa联盟集成了CLAA协议和LoRaWAN协议，有效降低用户二次开发门槛，缩短开发周期。

　　二、LoRa网关

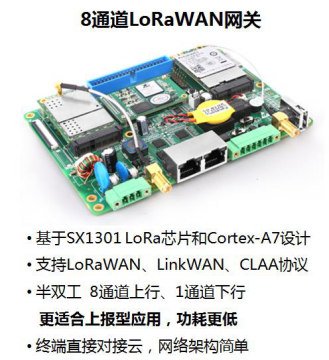

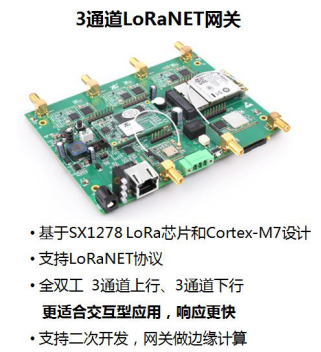

　　LoRa网关是连接LoRa设备和应用平台的桥梁，立功科技为用户提供两款LoRa网关，分别是适用于多节点数据上报的公有协议LoRaWAN网关和适用于数据交互的私有协议LoRaNET网关。两类网关的产品特点如下图所示：

　　三、开发流程

　　基于以上两种网关方案，网关开发流程是怎样的呢？下面进行简单描述：

　　1.LoRaNET方案

　　l节点：基于AMetal平台二次开发，调用API接口，开发应用层；

　　l网关：基于AWorks平台二次开发，通信部分提供协议栈，API接口，开发应用层；

　　l云端：本地化部署：网关做边缘计算；数据上云：ZWS云平台基于MQTT，注册即可使用，其他云平台提供开发接口。

　　2.LoRaWAN方案

　　l节点：AT指令透传：直接通过AT指令使用；二次开发：基于AMetal平台，调用API接口；

　　l网关：配置上云方式（4G / WiFi / 以太网）设置服务器地址；

　　l云端：基于ZWS（注册节点、选择应用逻辑）；基于其他云（部署LoRaWAN Servers开发应用逻辑）。

　　四、ZWS云平台

　　ZWS IoT云平台支持多种协议的设备快速接入，支持数据透传转发以及完善的二次开发包，支持全私有化部署，并提供功能丰富的后台MIS系统进行设备统一管理，为客户的核心需求提供一站式的解决方案。

　　目前，LoRa Servers已部署在ZWS云平台，上电即用。另外，立功科技也支持本地化部署和私有云部署。

　　五、测试设备

　　立功科技针对现场施工时，对型号摸不着看不见，难以发现问题，调试困难等痛点现象，设计了无线手持信号分析仪，搭配无线分析仪APP使用，可以实现：模拟节点信号覆盖情况、针对性改善信号覆盖盲点、地图/施工图实时标点、云端数据分析等功能。

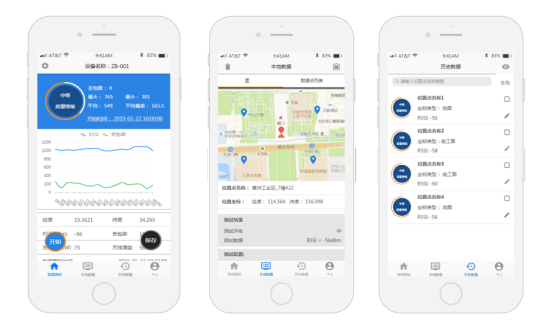

　　下图为无线分析仪APP界面：
