高性能电源方案助力工业 4.0以及5G基站设计MPS推出系列电源模块

2019-10-28
关键词: MPS 工业4.0 电源模块

随着工业4.0自动化以及5G时代的到来,与之对应的新设备迎来了新一轮的爆发,例如5G基站、测试设备、光模块、边缘计算以及云计算、工业自动化等。这些新设备对板载电源提出了新的挑战,它们要求更短的开发周期,更小的方案尺寸,更优的散热设计,更低的EMI噪声,同时电源设计师还面临更高的FPGA等复杂电源时序管理以及系统集成要求和高速ADC/DAC的低噪声供电难题。

针对这些新的挑战,MPS电源模块可以提供高效、简单、可靠的解决方案,实现更优的性能,大大简化原路图和PCB布板,最大限度地减少外围元器件的使用,并且具有更短的可靠性认证周期。


MPS 电源模块产品线经理 孙毅

【发布最新电源模块产品】

MPS将上管,下管以及控制器集成在一片晶圆上,减少了50%的芯片面积。其先进的芯片制程,低FOM,单晶圆功率级以及倒装工艺减少了芯片的寄生参数,这使得MPS电源模块可以通过进一步提高开关频率来减小电感体积。在散热方面,MPS采用低高度的模块设计,与主芯片共用散热器。而且,3D封装可以帮助散热更加均匀。另外,集成的对称输入电容有效地反相抵消了“热环路”电磁场,可编程的频谱展开、抖频、dv/dt速度能进一步降低EMI噪声源以及分布。在应对FPGA的供电问题时,MPS采用多路电源轨并集成了电源管理功能,轻松实现高效工作。

集高效与高集成于一身的MPS电源模块针对工业4.0的不同应用,推出了各种不同解决方案:

中小电流应用

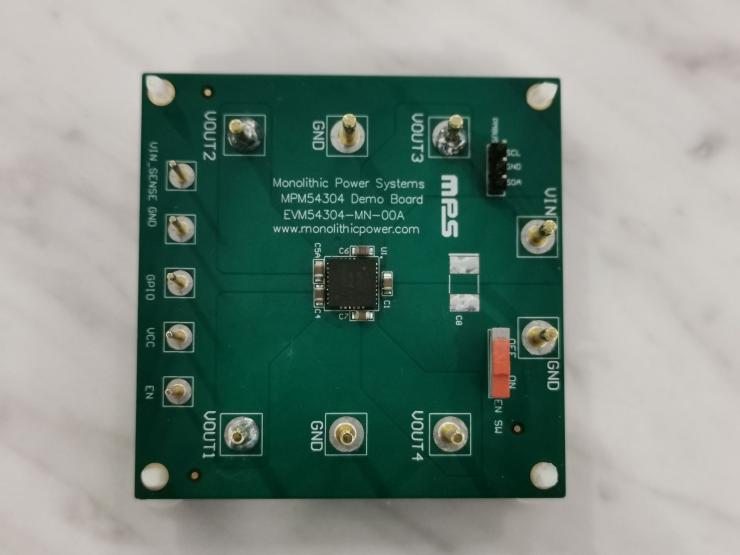

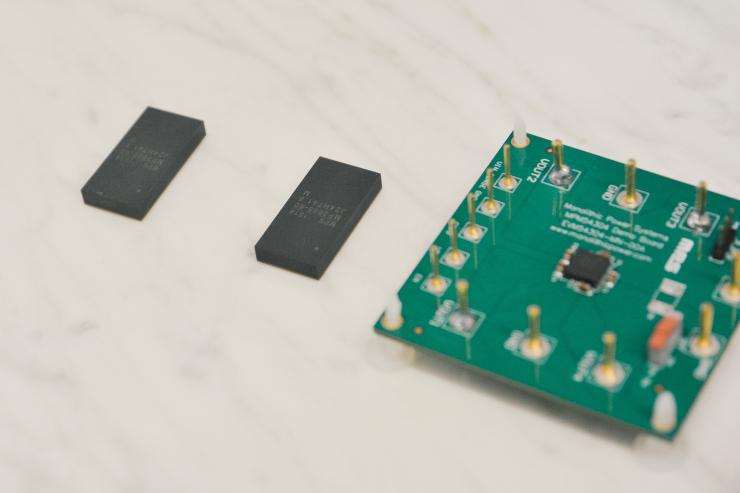

MPS最新发布了业界首款超小尺寸四路输出集成电源解决方案—MPM54304,它是一款中电压PMIC降压模块,分别由2个3A和2个2A电源轨组成,每个电源轨还可以组合为1个6A和1个4A的电源轨。此款模块可使用I2C总线通过MTP(可多次编程的)来配置参数。MPM54304完美地解决了小尺寸应用中多轨系统日益增长的行业挑战,可将整体解决方案的尺寸缩小70%以上,为终端客户提供了高效紧凑的电源传输系统。MPM54304不但易于使用,还重新定义了电源解决方案的尺寸,采用超小型7mmx7mmx2mm封装,是市面上最小的四路模块,整体尺寸仅为120mm2。其简单的引线分布大大简化了布局,最大限度地减少了外部所需元器件。


大电流应用

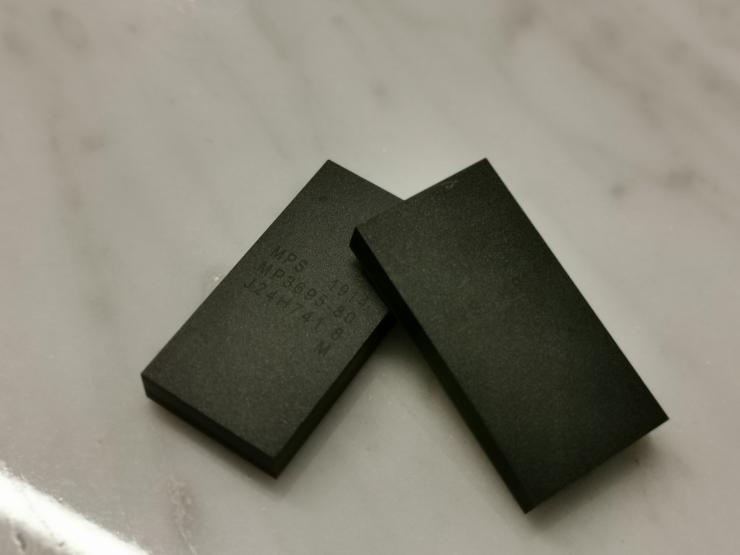

MPS推出的全集成电源模块MPM3695-100,其输出电流高达100A,可以灵活扩展,并且提供PMBus接口。MPM3695-100提供了整套电源解决方案,在宽输入电压范围内可实现最大100A的持续输出电流,具有极好的负载和线性调整率。MPM3695-100可在宽负载范围内高效工作,还可以并联工作以提供最大800A的持续输出电流,主要应用于FPGA/ASIC、加速卡、交换机等。


高压应用

MPS电源模块MPM3596是一款45V双路3A,单路6A的数字电源模块,采用10x10x4.4mmLGA封装,最多可并联实现36A的输出电流。其特有的双侧对称输入电容和频率抖动/频谱扩展功能以及可调节的开关速度可以优化EMI性能,满足EN55022Class标准。通过I2C数字接口可以对开关频率、保护阈值以及响应值和PWM/PFM等参数进行编程。
