0 引言

2013年实施计量资产全寿命周期管理以来，转变了公司营销系统管理方式、提升了管理水平、计量资产运营效率、资产质量延长设备使用寿命、优化了电网资产成本效益。然而，国家电网公司系统绝大部分单位都没有开展过计量资产全寿命周期大屏展示工作，部分单位围绕资产全寿命周期管理理念进行了某一方面或某个阶段的尝试，取得了一些效果，但主要是对工作的回顾和反思，缺乏一定的系统性和全局性，所以目前系统并不能满足计量业务管理的目标，不能实现计量设备全寿命周期精细化管理，需通过一套先进的平台对全过程进行监控管理，以期达到计量器具寿命周期费用最经济、综合产能最高。

1 建设目标

结合省级计量中心建设现状和现有计量资产全寿命周期系统建设成果，通过到货批次纬度对计量资产进行分析，对各批次到货检定、配送、安装环节设置到检周期、检配周期、配装周期和批次完成率的时间预警阈值，对各公司进行统计通报，督促预警批次尽快检定、配送、安装，提高公司整体流转效率，避免库存过高和超周期现场。

2 建设成果

2.1 软件架构设计

系统采用B/S模式。系统运行于一台或多台高性能工作站，通过TCP/IP协议连接ORACLE远程数据库服务器，获取远程数据后，按照应用系统的具体需求，进行数据的整合、处理，然后通过socket方式和应用系统进行通信，由应用系统将各相关内容以合适的形式在界面中展示出来。数据可视化部分通过socket和数据接口通信，采集各项数据。然后根据系统设计，按照状态管控要求将各类状态数据进行整合，并以柱状图、饼状图、折线图、雷达图等动态图表的方式对数据进行可视化展示。

2.2 网络架构设计

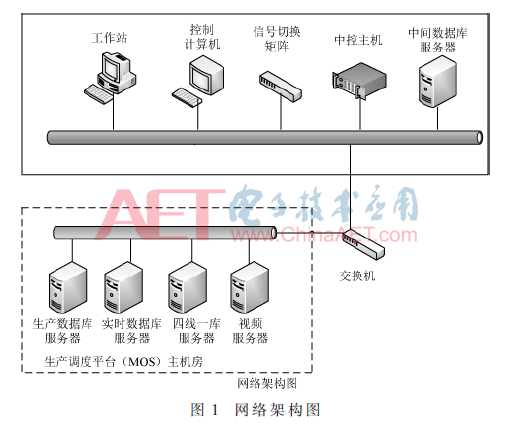

网络架构图如图1所示。

2.3 关键技术

系统采用了数据可视化技术。

数据可视化（Data Visualization），通过图形化手段，清晰有效地表达数据中的信息。它重在洞察数据中的规律，但为了便于人们理解以及视觉上的美感，它也包含相当的美学成份，需要在设计与功能之间取得平衡。

数据可视化起源很早。在刚刚有计算机的时候，便有计算机图形学；而它真正奠基大约是从科学计算领域，称之为Visualization in Scientific Computing或Scientific Visualization，旨在通过计算机可视化方法将复杂的数据模型表达出来。它本身也是计算机建模或计算机仿真的一部分。商业智能(BI)也包含相当程度的数据可视化。

本系统采集状态评价数据、状态影响量数据、状态检验成果数据，进行状态趋势分析与评估预测，随后进行数据可视化处理，为管理人员提供直观、可信、深度分析的数据结论，结合状态检验考核指标，逐条对照展现，帮助管理人员对省计量中心及各地市的状态检验工作开展情况进行深度分析和管控。

2.4 主要功能

通过计量资产全寿命周期大屏展示系统的建设，突破了计量资产全寿命周期管理在实时监控、统计分析上面的事物应用限制，使管理人员不受应用系统的限制，采用大屏数据展示更加直接、操作更加简便的方法对全省计量资产实时监控和决策分析。提高服务质量、服务效率。系统主要包括以下功能：

（1）计量资产状态分析

利用包括地图、动态图形、多维数据展现、数据筛选等报表功能展现计量设备的全寿命8个关键环节，分别为采购到货、设备验收、检定检测、仓储配送、设备安装、设备运行、设备拆除、资产报废。

（2）计量资产全寿命周期寿命评价

利用包括地图、动态图形、多维数据展现、数据筛选等报表功能展现计量资产表龄、库龄的现状分析、计量资产寿命标杆值及其与现状寿命的比较分析、计量资产寿命预测和计量资产寿命评价。

（3）计量资产全寿命周期质量分析

利用包括地图、动态图形、多维数据展现、数据筛选等报表功能展现计量资产质量评价与影响计量资产质量的关键因素分析。

（4）预警告警信息监控

工作人员通过屏幕展示系统进行实时监控全省各地市公司计量器具成品在库超周期、运行超周期、拆回表未处理超周期等数据，监督并管控各地市公司及时开展各项相关业务，改善各类告警预警问题。

3 应用效果

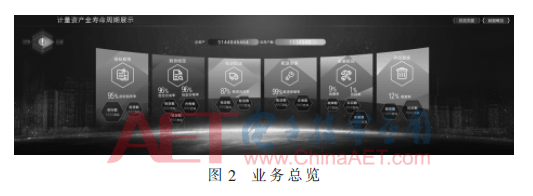

业务总览，从全局展示历年来的各项业务总体情况，如图2所示。

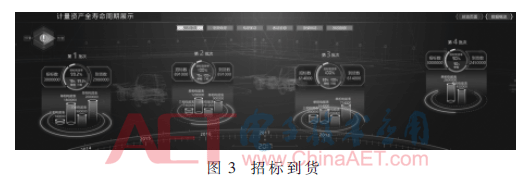

招标到货，根据历年的招标结果展示到货具体情况，如图3所示。

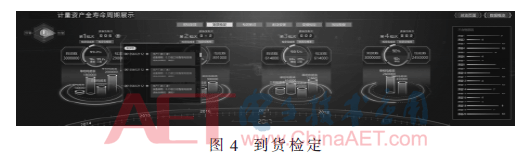

到货检定，对历年来已到货的批次展示检定情况，包括完成率和合格率，如图4所示。

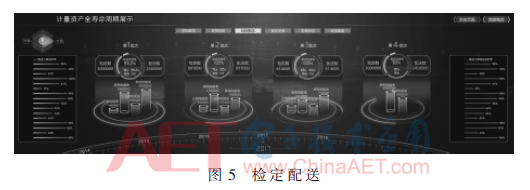

检定配送，展示历年来配送到各个地市公司的具体情况，如图5所示。

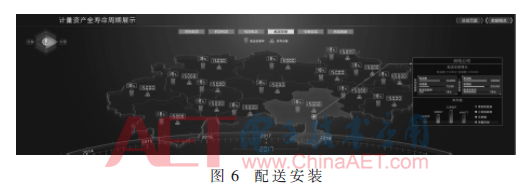

配送安装，对历年来配送到各地市公司的计量设备的安装情况进行展示，如图6所示。

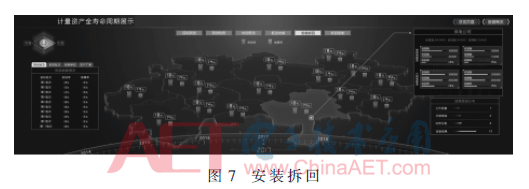

安装拆回，按照年度、厂商、招标批次、到货批次、安装单位统计分析安装情况，如图7所示。

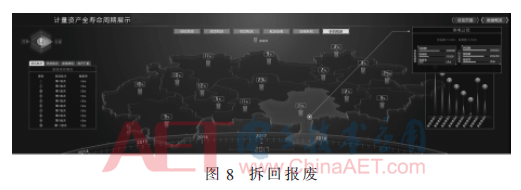

拆回报废，对各地市公司历年来的报废设备进行原因分析和展示，如图8所示。

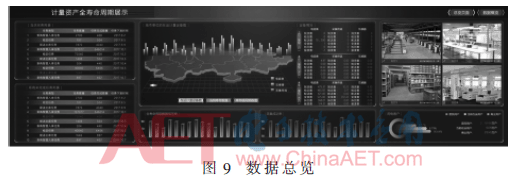

数据总览，日常生产监控界面，展示实时任务情况，地市库存情况，生产视频监控和全寿命周期数据规范率，采集成功率，如图9所示。

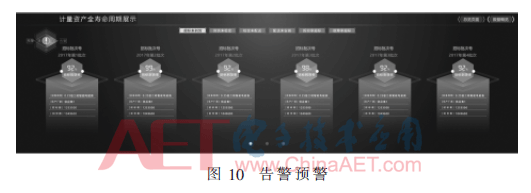

告警预警，分环节对超过阀值的未到货批次、未检定完成批次、库存超期等情况进行预警告警提示如图10所示。

4 结束语

计量资产全寿命周期大屏展示系统的开展，有效提高计量工作的质量、效率，节约了人力物力、质量控制成本，有利于满足国家电网公司“集团化运作、集约化发展”的需要。

参考文献

[1] 《国家电网公司资产全寿命周期管理（SG－LCAM）框架体系》.

[2] Q／GDW 683-2011《资产全寿命周期管理规范》.

[3] GB/T 8567—1988《计算机软件产品开发文件编制指南》.

[4] GB/T 12504—1990 《计算机软件质量保证计划规范》.

[5] GB/T 12505—1990 《计算机软件配置管理计划规范》.

[6] GB/T 16680—1996 《软件文档管理指南》.
