电流测量探头的低成本替代品

2019-10-21
关键词: TRINAMIC TMCM-0013-xA

使用TMCM-0013-xA来测试电机线圈的相电流,TRINAMIC为测试和调试设置提供了一种经济高效的替代方案。使用标准的探针夹或SMA-2-BNC连接器,工程师现在可以找到适合其电动机和应用的最佳电流,而无需昂贵的电流夹。

汉堡,2019年10月7日– TRINAMIC运动控制有限公司宣布推出其最新的实验室工具TMCM-0013-xA,该工具可简化两种电机相电流的测量和可视化。简单易用的电路板适合步进电动机,BLDC电动机或DC电动机之类的小型电动机,可以简单地连接到典型的实验室示波器。


Trinamic的首席执行官Michael Randt解释说 “在过去的几十年中,由于技术的普及,许多电子元件的价格下降了。这不仅为批量生产引入了越来越多的应用程序,还刺激了全球的初创企业和制造商的发展。使用电流检测板TMCM-0013,我们希望为这些工程师(包括专业人士和业余爱好者)提供支持,使人们不仅可以使用即插即用的组件,还可以使用测试和调整其设置所需的工具。”

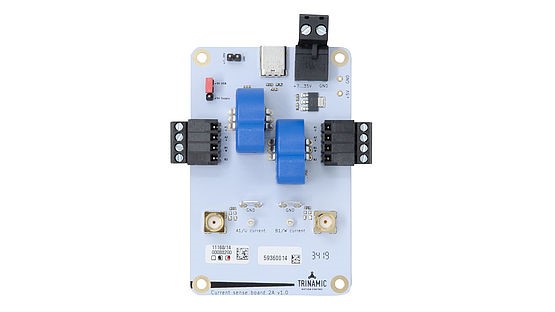

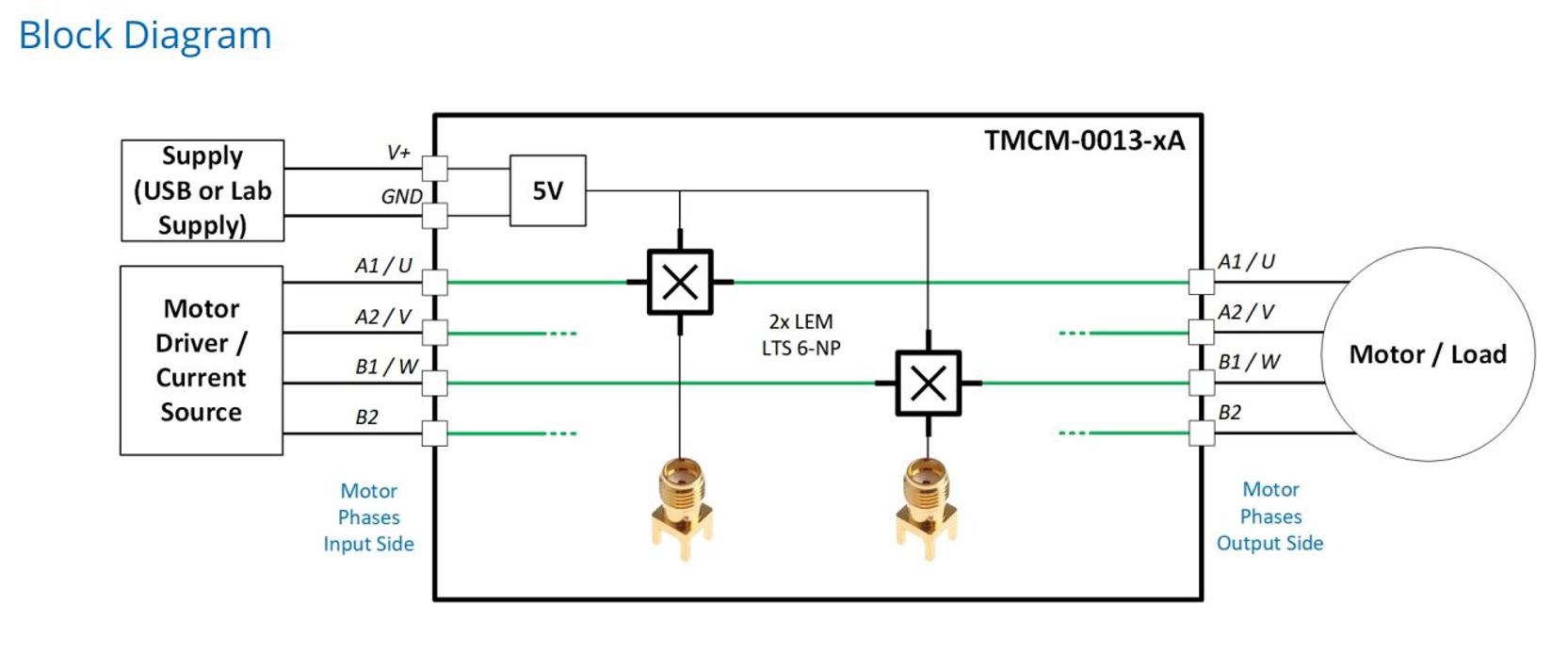

电流检测板提供2A,3A和6A三种版本,可替代昂贵的电流探头。它可以通过SMA-2-BNC电缆或标准探针夹连接到示波器,并放置在电动机驱动器和电动机之间。使用电流隔离的电流传感器测量两相,其线性范围和带宽都很高,并且可以通过USB-C或7V…35V电源为电路板供电。

虽然每个版本的TMCM-0013-xA的最大测量范围为19.2A,但差异在线性范围内。电机相电流测量板TMCM-0013-2A的线性范围为2A,TMCM-0013-3A的线性范围为3安,TMCM-0013-6A的线性范围为6A。


所有电路板均适用于步进电机,BLDC电机和DC电机。在测量BLDC电机的电流时,可以用示波器在数学上定义第三相电流。除电动机电流外,TMCM-0013-xA还适用于其他电流测量,例如电源电流。

电流感应板将于10月中旬上市,非常适合调节设置。这是开发人员测量电流和调节斩波器,关注电流或校准设置的一种经济有效的方法。

特点和优点:

•用于测量两个电机相位

•通过USB-C或7…35V的专用电源供电

•2A,3A或6A的线性范围

•19.2A最大测量范围

•通过SMA-2-BNC电缆或标准探针夹连接到示波器

关于Trinamic

TRINAMIC Motion Control为运动和电机控制应用开发了世界上最先进的技术。我们先进的集成电路,模块和机电一体化系统使当今的软件工程师能够快速,可靠地开发高效,平稳和静音工作的高精度驱动器。 Trinamic公司总部位于德国汉堡,在爱沙尼亚的塔林设立有研发中心,并在美国芝加哥分部和中国苏州分部拥有自己的销售工程师团队。
