最近在学习RISCV相关的东西，发现了Berkeley一个很有意思的项目：HWACHA。这是一个使用RISCV开源处理器构建的类vector的多核异构系统，可以用来做低算力的深度学习应用。当然HWACHA本身也是开源的，有兴趣可以去github下载源码跑跑看。这里还是从硬件设计的角度来分析下这种多核异构系统的特点。

　　Summary：HWACHA使用了自定义的类Vector指令集，通过内嵌调用的形式和RISCV ISA整合在一起。HWACHA的执行类似于紧耦合的coprocessor，RISCV core负责循环的控制，Vector units负责主要的向量运算。两者通过特殊的指令进行co-work，实现控制和运算错拍的并行执行。相比传统的处理器Vector扩展，HWACHA将integer和vector完全隔离，硬件设计相对简单且易于扩展，可以提供良好的并行性。不过由于是独立的指令集，需要和RISCV ISA一起联合编译，对compiler有特殊的要求。

　　HWACHA是Berkeley的一个research 项目，从2011年第一代起，几乎每年都有流片，到V4架构推出，已经是第14款芯片了，好快的迭代速度。HWACHA项目的初衷是探索一个energy-efficient的Vector architecture，基于RISC open ISA，设计一种数据高并行的可扩展结构。

　　这里先简单介绍下vector的背景。向量计算（Vector）是一种特殊的单指令流多数据结构，主要面向科学运算，加解密，建模分析等高强度的计算任务。例如ARM的SVE。相比于传统的SIMD结构（如ARM的Advanced SIMD扩展），Vector的主要优势是良好的软件可移植性，也就是说相同的binary code，在不同规模的Vector机器上可以不经改动直接执行，同时软件编程中不需要考虑根据具体硬件执行的宽度进行数据重排。这种软件透明的设计大大减轻了软件设计和维护的代价，因此在服务器领域应用广泛。

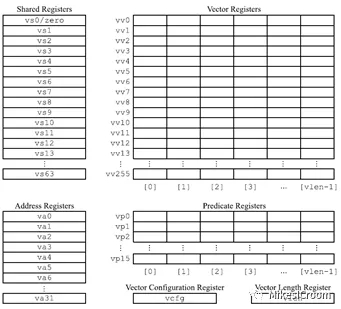

　　HWACHA的Vector指令集基本上类似于SVE，主要包括Vector寄存器堆VV0-VV255，Predicate寄存器堆VP0-VP15，以及向量控制寄存器VLEN。注意这里的vector寄存器有256个之多，大量的寄存器当然有利于编译器优化，提升执行性能，但是会对硬件设计主要是频率带来影响，后边可以硬件为了支持这么大的寄存器寻址采取了特殊的机制。由于HWACHA是单独的指令集，因此增加了一组标量寄存器堆用作控制和标量计算。这里比较特殊的是有独立的地址寄存器堆VA0-VA31，这样load和store就不会占用标量寄存器号，有利于更好的schedule计算和存储。不过这样就需要在指令编码中有专用位来指定寄存器的类型。对传统的32位指令编码，这当然是个问题，会侵占指令编码空间，不过HWACHA非常激进，直接采用了64位指令宽度，这样一来编码空间就不是问题了。指令密度当然会大不少，不过考虑到vector本身会以循环方式执行，指令数目有限，那么这也不算是个很大的缺点。

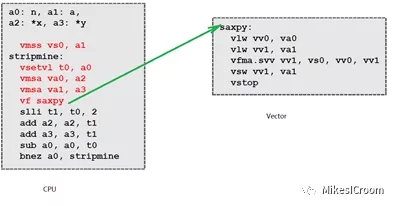

　　HWACHA的执行方式是很有特点的。首先整个Vector Engine作为一个coprocessor，和主CPU之间是de-couple开的，通过特殊的指令和传输buffer进行交互。而这种交互过程是interleave的，可以实现back2back的并行，因此从这个角度来看，又是couple在一起的。例如一个简单的for循环code：

　　HWACHA的编译器会将其分解为循环控制部分和向量执行部分，前者在主CPU中执行，后者在Vector engine中执行。CPU通过一条特殊指令VF（Vector Fetch）来通知Vector engine开始执行，VF的参数即为Vector执行的起始PC。在后者执行完成后，通过vstop（Vector Stop）指令来表示执行暂停，等待下次VF的输入。在Vector engine执行的同时，CPU继续执行，进入下一拍循环进行数据和控制准备。这种方案可以提供CPU和Vector错开的并行执行能力，同时控制和数据又能有效的隔离，一方面简化控制复杂度，另一方面Vector不受限于CPU的硬件结构和带宽，有很大的设计灵活性，比如HWACHA V4的一拖多结构：

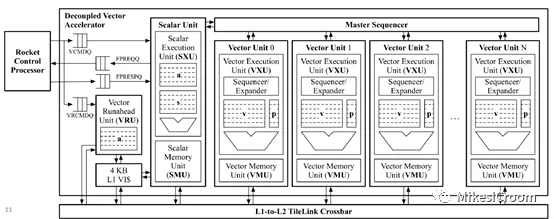

　　CPU和Vector之间通过若干个Buffer进行交互。当CPU执行到VF指令后，会将其push到VCMDQ中。Vector通过内部的Scalar Unit从VF指定的PC开始取指执行，取到的Vector指令会发送到Master sequencer中，由其负责分发到各个Vector unit中去执行。每个Vector Unit就是一个in-order的Vector核，包括local sequencer负责内部调度，Vector和Predicate寄存器堆，以及独立的Vector Load&Store unit，通过Crossbar和片外存储相连。在执行过程中，每个Vector Unit都是独立运行的，只有指令（操作）从Master sequencer中统一取得。左边还有一个Vector runahead Unit，应该是负责提前计算一些执行所需的信息，保证Vector Units的数据流的连贯性。整个架构是一种特殊的SIMD形式，用较少的控制来驱动大量的计算，而各个计算单元间又是独立的，不需要像传统SIMD指令那样进行同步。这样控制当然会简单，但同时也无法支持精确异常等控制流事件。不过考虑到Vector的主要应用场景，这并不算是一个很大的问题。

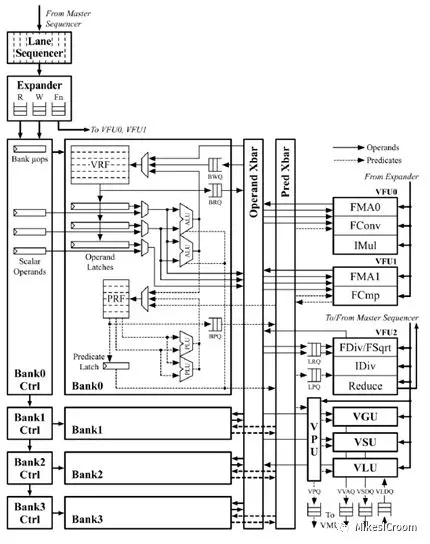

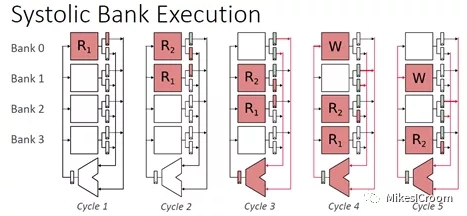

　　HWACHA的每个Vector Unit的结构如上图。Master Sequencer将译码后的指令分发给每个Unit的Lane sequencer，由后者进行内部schedule，包括dependency的检查和处置。之前说过HWACHA的Vector寄存器有256个之多，这么大的寄存器堆在实现上是很不友好的。为了平衡面积和时序，这里采用了4 BANK 单口SRAM来实现寄存器堆。这里就有一个问题，指令通常有2~3个源操作数，单口SRAM如何有效的进行寄存器读写，特别是在几个操作数处于同一个RAM BANK中？HWACHA采用一个称为“Systolic Bank Execution”的机制，简单来说就是指令按顺序的访问RAM BANK0~3，指令i当前cycle访问BANKk，如果操作数在这个BANK里，就取出来，如果不在，就在下一个cycle访问BANKk+1。同时指令i+1在当前cycle 访问BANKk-1。这样的访问序列不停顿，指令会一直循环这个过程直到把所有的操作数都取到，就发送到执行单元去执行。写回的数据也会进入这个systolic的FIFO，直到它移动到对应的RAM BANK，再把数据写回到寄存器堆中。这种繁琐的机制更多的出于研究性质，用来探索采用SRAM实现寄存器的读写的可行性，而不论从性能上，还是硬件实现上都不是个友好的方案。通常还是采用多级可流水的，多读口的registerfile实现更合适。

　　整个执行单元的设计并没有太多的特殊之处，该有的arithmetic unit都有了。比较有特点的是它把ALU放到了寄存器堆的BANK里，每个BANK都有一个。这样的设计主要用来加速单cycle ALU的执行，是对HWACHA SRAM寄存器堆结构读写效率不高的缺陷的一种弥补。

　　整体来说，HWACHA是一个偏研究性质的架构，很多问题的解决并非从工程的思路出发，选择简洁高效的方案，而是更多地进行多种可能性的探索。除去这些，HWACHA的控制数据de-couple的想法，以及Vector部分并行运算的软硬件协同支持，都很有特点，同时HWACHA中指令集层面的部分思路，也已经提交作为RISCV open ISA vector extension的标准。从这个角度来看，HWACHA的探索很有意义，也很成功。
