0 引言
发光二极管(LED)因其寿命长、效率高等优点,在市场上已变得越来越有竞争力[1-2]。为了得到所需的亮度,往往需要将多颗LED灯珠进行串接或并接。但是,串接的方法将会导致一个高输出电压,而由于LED本身的非线性特性,并接又无法保证各LED串的电流达到平衡状态。因此,多路LED串的均流技术便更加受到关注。
近年来,多路输出均流技术主要分为有源均流技术[3]和无源均流技术[4]。有源均流技术采用较多的有源器件,控制电路和控制逻辑复杂。无源均流技术主要利用电容、电感等元件,具有结构简单/成本低等优点[5-6]。文献[7,8]中,提出了一系列具有单开关的多输出LED均流驱动电路,但只适合于驱动偶数通道LED串[7-8]。为了实现任意通道数的均流效果,一种方法是采用复杂的变压器结构[9],在多个次级输出回路中再采用级联电容来实现通道均流;另一种方法是采用对称跨接的电容结构[10],但是该电路需要与通道数相同数量的开关管,因此驱动电路的效率和控制必将受到影响。
本文在传统正激变换器拓扑的基础上,利用谐振电容的特性,实现多路LED串的均流,所需的谐振电容数量为通道数量减一。
1 驱动电路

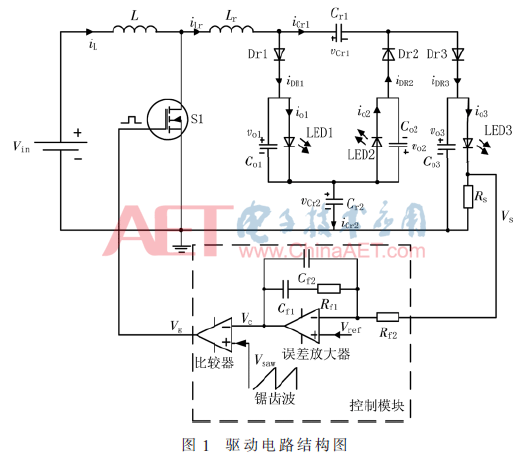

本文以三通道输出为例,对所采用的均流原理进行阐述,偶数通道的原理与奇数通道的原理相同,而且由于偶数通道具有良好的对称性,分析过程更为简单。图1和图2分别为该驱动电路的拓扑结构和主要波形图。为了简化分析过程,提出了以下几点假设:
(1)开关管、二极管、电容和电感均为理想元件;
(2)谐振电容取值为:Cr1≤Cr2;
(3)输出电容Co1、Co2、Co3的值足够大,所以LED串的输出纹波可以忽略。
1.1 电路结构
电路主要包括一个Boost升压拓扑和一个控制模块电路。与典型的升压拓扑结构不同的是,输入与负载之间不是直接级联,而是采用谐振电容。并且为了抑制电容在开关切换时出现的电流脉冲,加入了一个小电感Lr。而控制模块可分为一个带2型补偿网络的误差放大电路和一个比较电路,基于PWM调制原理,通过采样电阻Rs对输出电流进行检测,实现LED的恒流控制,该控制方法较为成熟,本文不作详细介绍。
1.2 工作原理

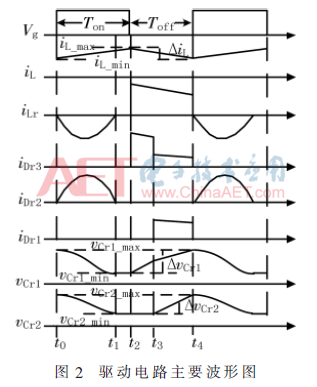

如图2所示,在一个开关周期Ts内,该驱动电路可分为4个阶段。

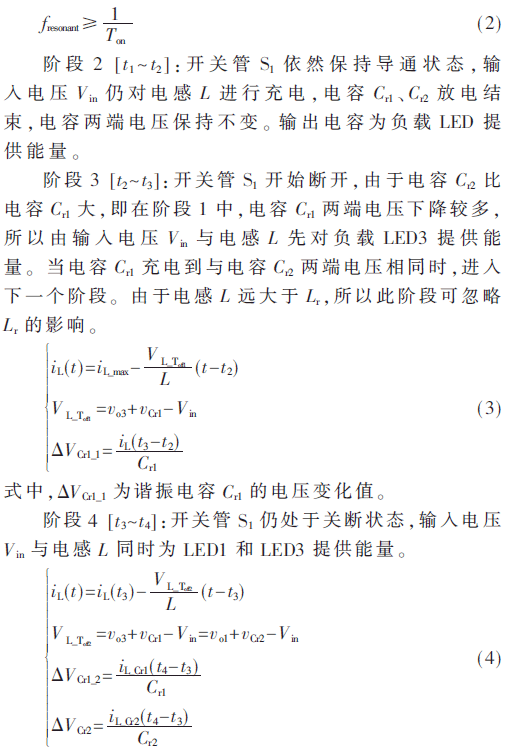

阶段模态1 [t0~t1]:开关管S1导通,输入电压Vin对电感L进行充电,电容Cr1、Cr2与电感Lr组成谐振回路,为通道2的LED串提供能量。
为了保证二极管Cr1的零电流关断,需保证:
2 均流原理

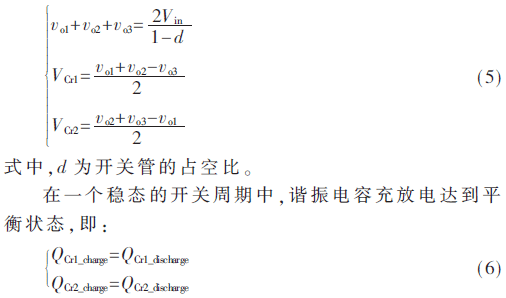

根据电感的伏秒平衡准则,由式(1)~式(4),可得:
因此,有:
由式(6)、(7)可知,流过各通道LED的平均电流相同。
3 仿真及实验结果

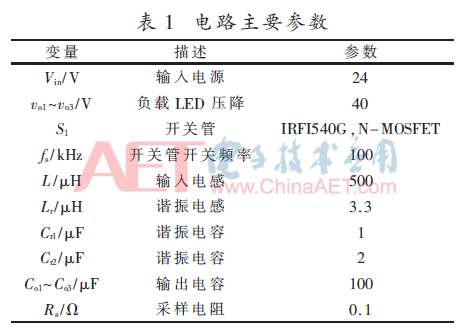

为了验证本文所提出的驱动电路,通过PSIM软件对电路原理进行仿真,并制作一个实验样机。仿真和实验的电路参数如表1所示。

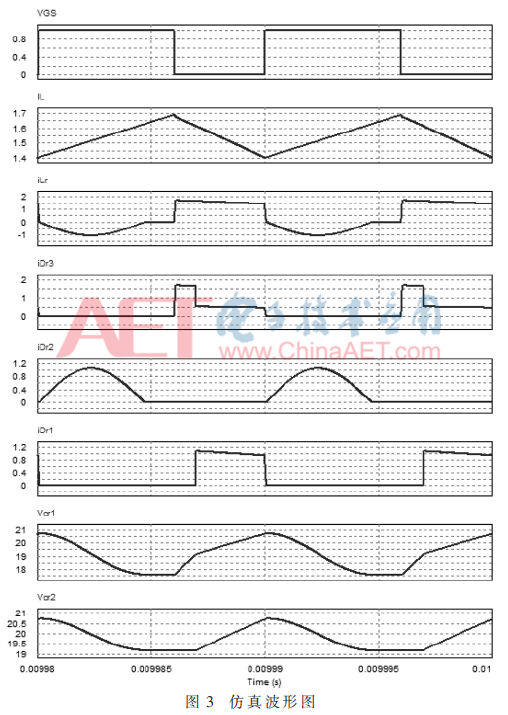

仿真结果如图3所示,电路能够稳定工作。

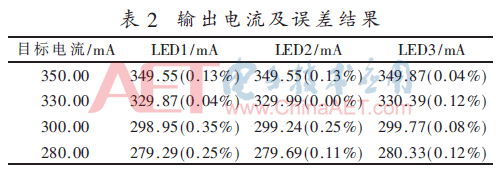

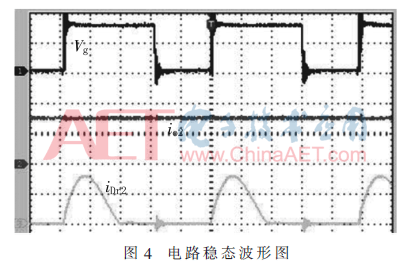

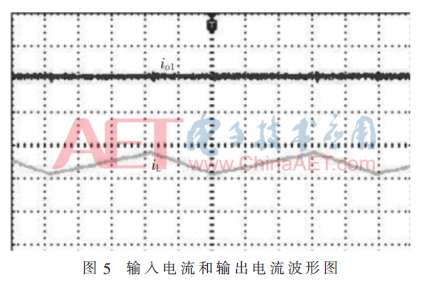

图4为样机稳态工作时的部分波形图,包括开关管S1的驱动电压Vg、负载LED2的电流、二极管Dr2的电流,占空比约为0.6。图5为样机的输入电流和负载电流波形图。表2给出了不同负载电流时电路的均流误差。可以看出,均流误差保持在0.35%以下。
4 结论
通过理论分析、电路仿真和实验测试表明,本文提出的多通路LED均流拓扑结构使用元件数量较少、性能高,可以有效地实现多路LED负载的均流效果。
