0 引言

数模转换器是连接模拟世界和数字世界一个重要的桥梁，它广泛应用于数字视频处理、音频信号处理以及现代通信领域。在不同的应用领域，对DAC的性能要求有所不同。目前比较流行的DAC结构主要有电流舵型和Sigma-Delta型等，Sigma-Delta型DAC虽然精度很高，但是其所能处理的信号频率较低，不适用于高频率的通信领域；电流舵型DAC由于速度快、宽频带、对寄生参数不敏感等优点被广泛应用于通信领域^[1]。然而，在实际的高速DAC设计中，用于片上系统(SOC)的CMOS DAC对转换速率和面积、功耗的要求，更是成为具有挑战性的课题之一。本文基于TSMC 0.18 μm CMOS工艺设计了一种10 bit采样率为200 MS/s的分段式电流舵型的DAC，应用于LTE通信系统。

1 系统结构

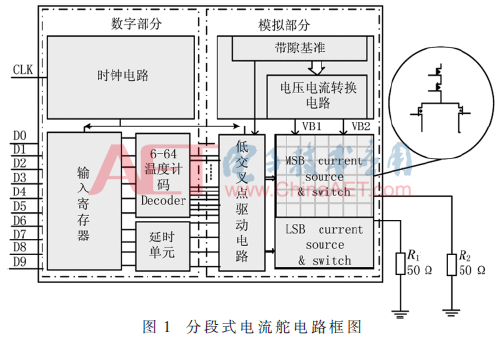

电流舵型DAC通常采用分段式结构^[2]，因为它结合了二进制码和温度计码的优点，既可以保证高精度的性能，又能使DAC有最佳的面积。本文设计的10 bit电流舵DAC采用6+4的分段方式，即低4位采用二进制码，高6位采用温度计码,如图1所示。电路的主要模块包括输入寄存器、译码器电路、时钟驱动电路，带隙基准电路、电流源开关单元等，供电电压为1.8 V。

2 核心电路的设计

2.1 带隙基准电路

为了保证DAC输出电流的高精度，一般都要内置高性能的带隙基准电路，电流的输出部分采用cascode结构提高电流源的输出阻抗和电源抑制比，减少其受电源变化的影响。

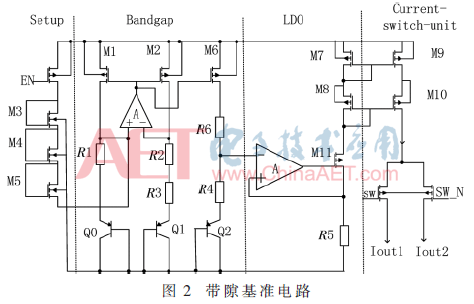

本设计采用的带隙基准电路结构如图2所示。双极性晶体管Q0上产生负温度系数的电压，由于运算放大器的“虚短”特性(V+=V-)，因此，右边支路就会产生负温度系数的电流。晶体管Q1上方的电阻R3上的压降为正温度系数的电压，所以，R3上也会产生正温度系数的电流。两种电流相加，得到了一个零温度系数的电流。此电路中的运算放大器采用的是一级的套筒式共源共栅结构，不但保证了高增益的要求，而且由于电路极点个数少，所以相对于二级运放有较高的稳定性。由图2中电路可以看出：假如运放的输入只由双极性晶体管的PN结V_BE(0.7 V)来提供的，当运放的差分输入管为NMOS管时，运放的输入电压比较低，难以满足运放共模输入电压范围的要求。因此，本电路采用双极性晶体管的基极-发射极电压加上一个电阻来提高运放的共模输入电压。如图2所示，流过M1、M2支路电流相等，所以通过加入阻值相等的电阻R1、R2使得A、B点的电压提升，从而满足运放共模输入电压范围的要求。此外，为了保证bandgap脱离零点，必须为电路配备启动电路，本设计中的启动电路由控制端EN控制。当EN为“负”时，M0导通，电流随着下面的3个有源电阻分压器到达A点，A点电压不断增大直到电压稳定不变，此时带隙基准电路启动。随着电流的不断增大，M0的漏极电压升高，最终M0进入线性区，启动电路退出。

带隙基准电路的输出电压通过一个LDO电路将电压转换为稳定的电流，最后通过电流镜电路将电流复制给DAC的电流源阵列。在本设计中，为了版图中器件的匹配，Q0、Q1、Q2的面积之比为1：8：1。对于电阻应加入一些dummy电阻做匹配处理，使得电阻周围的电磁环境对称。此外，由于DAC的电流源阵列比较大，如果只采用一个LDO做电流镜，那么版图中较长的连线会带来较为明显的寄生效应，从而引起电流源的失配。因此，本设计中采用多个LDO驱动电流镜均匀分布于版图中，减少了过长连线引起的梯度误差。

2.2 电流源开关单元电路设计

电流源开关单元是电流舵型DAC最重要的模块，它的输出阻抗、面积、匹配性等参数直接影响DAC的性能。

DAC的输出阻抗是与输入码相关的，文献[3]给出了电流舵DAC的INL和SFDR与输出阻抗的关系：

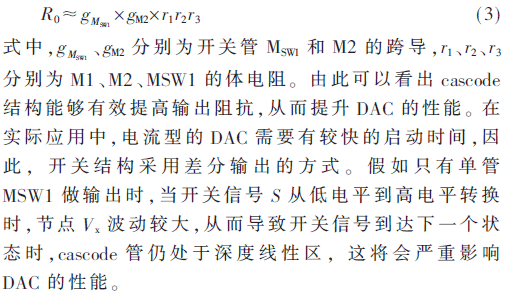

上式中， N为电流单元的总数，R_L为负载阻抗，R₀则为电流舵DAC的输出阻抗。因此，为了保证DAC有较好的INL及SFDR，需要提高输出阻抗R₀。本文设计采用了高输出阻抗的cascode结构，如图3所示，4个MOS管都采用PMOS管，这不仅是因为PMOS管相对于NMOS管有更好地匹配性，而且做在N阱中的PMOS管能够更好地避免噪声的干扰。当晶体管M1、M2、M_SW1导通，M_SW2关断时，M1、M2、M_SW1均处于饱和区。因此，由小信号模型可得到其输出阻抗^[4]：

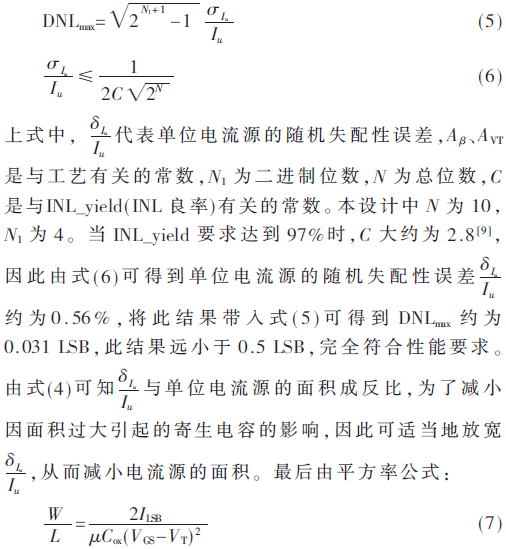

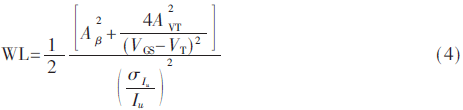

电流源的匹配性主要是由PMOS管的系统性失配误差和随机性失配误差决定^[5]。系统性失配误差可通过在版图中做中心对称来减小^[6]，而随机性失配误差主要由工艺决定，它与单位电流源的面积、DAC的微分非线性（DNL）的关系为^[7，8]：

可得到cascode电流源M1管的W/L。

本设计在TSMC 0.18 μm工艺下，A_β约为0.02 μm，A_VT约为3 mV·μm，INL_yield取99.7%，I_LSB为9.77 μA，在过驱动电压的绝对值为0.7 V时可得到单位电流源的面积约为7.27 μm²。

3 电路的仿真结果

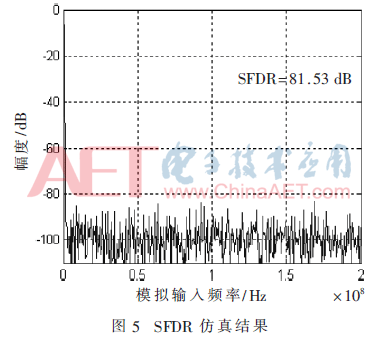

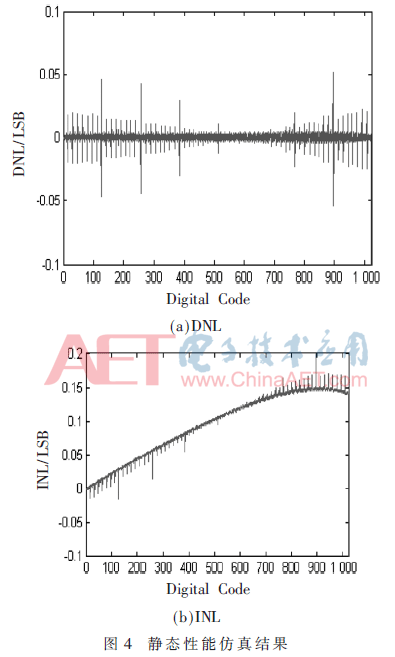

本文设计是在TSMC 0.18 μm工艺下，利用Cadence SpectreVerilog工具进行仿真^[10]。为了达到较好的仿真效果，需要对DAC输入的数字信号进行处理。本文采用一个Veriloga描述的理想ADC的输出作为DAC的输入进行仿真，将仿真数据导入MATLAB软件进行处理。仿真结果显示电路的静态性能DNL的最大值为0.05 LSB，INL的最大值为0.2 LSB，如图4所示，当输入正弦信号频率为0.976 MHz，采样率为200 MS/s时，DAC的无杂动态范围（SFDR）为81.53 dB，如图5所示。

4 结论

基于TSMC 0.18 μm工艺，设计了一个10 bit采样率为200 MS/s的DAC。电路采用分段式电流舵结构，减小了毛刺的产生。本文还采用了一种低交叉点驱动电路来提高DAC的动态性能。电路采用1.8 V供电，满偏电流为10 mA，负载电阻为50 Ω。仿真结果显示DAC的INL最大值不超过0.2 LSB，当输入信号频率分别为0.976 MHz和19.04 MHz时，无杂动态范围（SFDR）分别为81.53 dB和61 dB。所以，此电路可以使用在高速通信领域。

参考文献

[1] 蒲钇霖，石玉，吴斌，等.一种11位80 MS/s分段式电流舵DAC的设计与验证[J].微电子学，2014，44(1)：1-5.

[2] LIN C H，BULT K.A 10-b 500 -M sample/s CMOS DAC in 0.6 mm².IEEE J.Solid-State Circuits，1998，33：1948-1958.

[3] Palmers，STEYAERT M S J.A 10-bit 1.6 GS/s 27 mW current steering D/A converter with 550 MHz 54 dB SFDR bandwidth in 130 nm CMOS.IEEE Trans.CircuitsSyst.I，Reg.Papers，2010，57(11)：2870-2879.

[4] Behzad Razavi.模拟CMOS集成电路设计[M].陈贵灿，程军，张瑞智，等译.西安：西安交通大学出版社，2002：70-77.

[5] PELGROM M J M，DUINMAIJER A C J，WELBERS A P G.Matching properties of MOS transistors.IEEE J.Solid-State Circuits，1989，24：1433-1440.

[6] LI X Q，WEI Q，QIAO F，et al.Balanced switching schemes for gradient-error compensation in current steering DACs[J].IEICE Trans Elec，2012，95(11)：1790-1798.

[7] RAMASAMY S，VENKATARAMANI B，RAJKUMAR C K，et al.The design of an area efficient segmented DAC.IEEE，2010.

[8] Cong Yonghua，GEIGER R L.Formulation of INL and DNL Yield Estimation in Current-Steering D/A Converter[C]//ISCAS 2002 IEEE international symposium.2002，3：1959.

[9] 薛晓博.高速高精度电流舵数模转换器关键设计技术的研究与实现[D].杭州：浙江大学，2014.

[10] 陈铖颖，杨丽琼，王统.CMOS模拟集成电路设计与仿真实例：基于Cadence ADE[J].北京：电子工业出版社，2013.

作者信息:

王 帅，黄海生，李 鑫，尹 强，李东亚

（西安邮电大学 电子工程学院，陕西 西安710121）
