陈石，刘金生

　　（中国联合网络通信有限公司 网络运维部互联网处,北京 100033）

摘要：BGP (Border Gateway Protocol)协议是Internet中应用最广泛的自治系统间路由协议，它通过面向连接的TCP (Transfer Control Protocol)协议保障路由信息的可靠转发。然而，以DDoS（Distributed Denial of Service）为代表的网络攻击对基于TCP 的应用协议产生了严重的威胁。保护BGP协议较为常见的方法是在网络边缘添加防火墙、流量分析仪等安全设备。从分析BGP邻居的建立过程及DDoS的攻击特点入手，提出一种新的思路，在不增加运营成本的前提下，实现BGP协议对DDoS的防御。

关键词：BGP邻居；TCP连接方向；分布式拒绝服务攻击; 互联网服务提供商

　中图分类号：TP393文献标识码：ADOI： 10.19358/j.issn.16747720.2016.24.002

引用格式：陈石，刘金生. BGP协议防御DDoS攻击的方法浅析［J］.微型机与应用，2016,35（24）：5-7.

0引言

　　根据中国联通公众互联网CHINA169的统计，截至2016年5月，Internet上自治系统间路由条目数已经达到62万条，如此庞大的数据信息都是依赖于路由协议进行计算和转发，而以分布式拒绝服务攻击（Distributed Denial of Service，DDoS）为代表的网络攻击却对路由协议的安全产生了严重的威胁。本文提出一种基于TCP连接方向的方法对抗DDoS攻击。

1基于TCP的边界网关协议

　　Internet是由众多相互联在一起的自治系统（Autonomous System，AS）组成的，而负责传递AS之间网络层可达性信息（Network Layer Reachability Information, NLRI）的协议称为BGP(Border Gateway Protocol)。为了确保NLRI的可靠转发，BGP使用TCP协议作为它的下层承载协议。

　　TCP［1］ (Transfer Control Protocol)是开放系统互联（Open System Interconnect, OSI）参考模型中唯一面向连接的传输层协议，它使用“三次握手”机制建立面向连接的虚电路，每一条TCP连接都被通信链路的两个端点（IP地址：端口号）唯一确定：TCP连接={(IP1：port1),(IP2：port2)}。BGP对应的port值（端口号）为179。BGP协议在进行路由信息的交换与转发前，需要建立邻居（PEER）关系，BGP建立邻居的过程可以分为两个阶段。

　　阶段一： TCP通道的建立。这个阶段的主要任务是在希望建立BGP邻居的路由器之间搭建起一条数据通道。TCP的 “按序重传”和“滑动窗口”机制能够确保BGP承载的路由信息在互联网中可靠地传输，而不必进行周期性的全部泛洪。

　　阶段二：BGP报文的协商。在这个阶段，将要建立BGP邻居的两台路由器利用TCP的数据通道，使用OPEN报文以单播方式进行能力协商（包括版本号、保持时间、BGP标识、可选参数等），决定最终是否能够成功建立BGP邻居关系。

2防御DDoS攻击的常用方法

　　DDoS［2］攻击是互联网上常见的攻击手段，黑客借助客户/服务器技术，将多个计算机联合起来作为攻击平台，对目标发动持续性攻击，耗尽目的主机资源，最终使正常的用户请求得不到应答。评估DDoS的攻击强度，可以采用“中间网络检测法［3］”数学模型：首先在核心路由器上以Δt为标准时间间隔对数据流量进行采样，然后分别计算出(源地址、目的地址、目的端口)相同的数据包的集合，得到与以上三元组相同的数据包α随时间变化的序列。当时间间隔很大时计算该序列的自相关系数：

　　βk=［∑N=ki=1(ai-)(ai+k-)］/［∑Ni=1(ai-)2］

　　其中：αi(i=1,2,…,k)为k个Δt时间内α的序列；为α的数学期望；βk为自相关系数。如果自相关系数不为0，则说明发生了DDoS攻击，偏离值越高，说明遭到的攻击强度越大，以此判断是否需要在核心路由器上部署分布式的DDoS防御系统。

　　理论上说，所有基于TCP的应用都面临DDoS攻击的威胁，BGP协议自然也不例外。开启了BGP协议的路由器抵御DDoS攻击的常用手段有：在前端增设防火墙或流量过滤与清洗设备，互联地址隐藏（或者直接使用私网地址互联），源地址识别，限制SYN/ICMP流量等。这些方法在实施过程中，要么需要增加新的硬件，提高了运营维护成本；要么需要在全网部署新的路由协议和安全策略，扩展性较差。

3防御DDoS攻击的新思路

　　DDoS攻击最常用的手段是同步泛洪（SYNFLOOD）,向攻击目标发起大量的同步连接请求，却不回复ACK，最终耗尽目标服务器的资源。这种攻击方式必须有明确的攻击目标，也就是说攻击是有方向性的。顺着这个思路，如果能够在BGP邻居建立的第一阶段控制住TCP连接的建立方向，就可以有效降低有效连接请求的数量，抑制DDoS对系统的资源占用，达到保护BGP协议的效果。

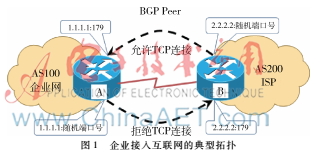

　　如图1所示，企业网AS100希望通过ISP（网络服务提供商）将AS200接入互联网。物理层面：边界路由器A与B通过一条物理链路相连；网络层面：A与B使用逻辑接口（环回口）建立BGP邻居进行路由信息交换。

　　图中ISP为避免受到来自外部的DDoS攻击，在与企业网建立BGP邻居的第一个阶段（即TCP建立阶段），拒绝所有始发于A的外部TCP连接请求，仅允许本地作为发起端。

　　那么，这样做是否会影响BGP邻居的建立呢？如前所述，在建立BGP邻居的第一个阶段，双方都会发起TCP连接请求，虽然ISP一侧的路由器B拒绝了来自企业网路由器A的TCP建立请求，但始发于B的TCP建立请求并不会受到任何影响。根据TCP的建立机制［4］，如果B端的TCP activedelay延时小于A端，在完成三次握手之后，TCP连接就会建立成功；若B端的TCP activedelay延时大于A端，则此次连接建立失败，但TCP两端会重新生成随机的activedelay延时并发出第二次、第三次……连接请求，一旦B端的activedelay延时小于A端，TCP连接就会成功建立，并进入到BGP邻居建立的下一阶段。所以控制TCP的连接方向并不会影响BGP邻居的正常建立。

　　事实上，不论是否限制TCP的连接方向， BGP邻居建立完成后，同一对BGP邻居之间都只会保存一条TCP链路的连接。

4控制TCP连接方向具体方法

　　在实际网络环境中，控制TCP连接方向的方法有三种：

　　(1)扩展型访问控制列表（EACL: Extended Access Control List）

　　B端配置实例：

　　ip accesslist extended 100

　　deny tcp any any eq bgp

　　permit ip any any

　　扩展的访问控制列表可以针对TCP协议的各种应用（端口号）进行数据包的过滤，图1中，在B端的互联接口入向应用本策略，可以拒绝所有向B端BGP端口发起的TCP连接，而对B端出向的TCP连接不做任何限制。

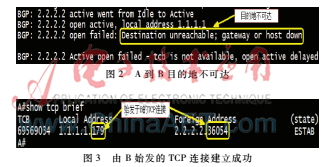

　　在A端打开debug信息，可以看到从A端始发的TCP连接请求被拒绝（图2）。最终建立的TCP连接一定是B的随机高端口访问A的179端口（图3），即该连接始发于B。

　　扩展型访问控制列表具有配置规范、部署灵活、易于维护的特点，但它对通过接口的每一个数据包都要进行拆包检查，当一个EACL中包含的过滤条目较多时会占用大量的CPU资源，甚至会影响设备的转发性能。因此，这种方法并不适用于中低端的路由器设备，建议应用在具有分布式CPU架构的骨干路由器上，例如在电信级的网络环境（ISP）中部署。

　　（2）连接模式匹配（connectionmode）

　　连接模式是BGP协议内置的安全策略，针对具体的BGP邻居部署。它分为主动和被动两种模式，如果在B端设置了主动模式，则所有从A始发的TCP连接请求到达B端时均被拒绝，这就相当于关闭了B侧的179端口，实现效果与扩展型访问控制列表类似。需要注意的是：两个BGP邻居的连接模式必须主动与被动匹配，否则TCP连接无法建立。

　　B端配置实例：neighbor 1.1.1.1 transport connectionmode active

　　A端配置实例：neighbor 2.2.2.2 transport connectionmode passive

　　相比EACL的“逢包必检”，本连接模式只针对具体的BGP邻居进行限制，对系统资源的占用要小很多。但在广播型链路或者多宿主的网络环境中，连接模式需要分别对每个邻居开启此功能，部署不够灵活，建议应用在企业网互联或者企业内网Intranet中。

　　(3)默认路由（defaultrouting）

　　为了更好地理解这种方法，把企业网AS100想象成一个末端网络，路由器A是它唯一的出口网关。A通过默认路由指向B，而B则通过一条静态路由指向A。

　　在BGP邻居建立的第一个阶段，A会收到告警信息：“Active open failedno route to peer”（即始发TCP连接失败，没有到达邻居的路由），最终建立成功的TCP连接始发于B端。如此看来，使用默认路由同样可以控制TCP连接方向。

　　这里需要搞清楚一个问题：A明明有一条指向B的默认路由，为什么会收到无路由的告警呢？这是因为默认路由有一个隐含的防环机制：它不能主动发起TCP连接请求；但对于接收到的TCP连接请求，默认路由可以被动地响应，按照三次握手流程返回seq和ack值，完成TCP建立。所以当一端使用了默认路由时，最终完成的TCP连接一定始发于配置默认路由的另一端。

　　在实际网络环境中，ISP往往没有能力监控从接入端指向自己的是否为一条默认路由。因此，依靠对端的配置来抵御DDoS的攻击还是有一定风险的。相对于生产网络，这种方法更适用于教学或实验的网络环境。

5结论

　　与增加防火墙等硬件设备相比，通过控制TCP连接的方向来防御DDoS攻击，可以不受网络拓扑结构的限制，除了部署灵活以外，还能够避免增加新的故障点，降低了运营成本，不失为BGP应用的一种新的探索与尝试。

参考文献

　　［1］ STEVENS W R. TCP/TP详解卷1：协议［M］.北京：机械工业出版社，2016.

　　［2］ 李锋.粒子群BP神经网络在DDoS攻击检测中的应用［J］.微型机与应用,2014，33(3):5054.

　　［3］ 孙钦东，张德运，高鹏．基于时间序列分析的分布式拒绝服务攻击检测［J］.计算机学报，2005，28(5)：767773

　　［4］ STEWART J. Bgp4: Interdomain routing in the Internet［M］.Boston: Addison Wesley,1998.
