一种有源钳位反激式超级电容均压方法
2014年电子技术应用第5期
  汪玉凤1,张东宇1,张志强2
1.辽宁工程技术大学 电气与控制工程学院,辽宁 葫芦岛125105;2.国网辽宁省电力有限公司阜新供电公司,辽宁 阜新123000
摘要:串联超级电容组中单体间的电压不均衡会造成超级电容使用寿命缩短以及系统能效降低。针对传统反激式电压均衡电路开关管电压应力大、功率损耗大等问题,介绍了一种基于有源钳位的反激变换器串联超级电容储能组高效电压均衡方法。有源钳位电路实现了零电压开关,大大降低了功率损耗。分析了电路电压均衡原理及均压实现方法。对3个超级电容单体串联组成的串联储能系统进行了仿真和试验验证,结果证明了该电压均衡方法的可行性及有效性。
中图分类号:TM53
文献标识码:A
文章编号: 0258-7998(2014)05-0068-04
An active clamp flyback converter equalizer for series-connected supercapacitor string
Wang Yufeng1,Zhang Dongyu1,Zhang Zhiqiang2
1.Faculty of Electrical and Control Engineering,Liaoning Technical University,Huludao 125105,China;2.Fuxin Power Supply Company of Liaoning Power Co. Ltd.,Fuxin 123000,China
Abstract:In series-connected supercapacitor strings,supercapacitor monomer voltage imbalance can lead to premature deterioration of modules, such as life span and energy efficiency. According to the problem in conventional flyback voltage equalization circuit, such as the higher voltage stress of switch and higher power loss, this paper proposes a high efficiency supercapacitor equalizer using flyback converter with active clamp for series-connectedsupercapacitor strings. The active clamp circuit is used as an auxiliary circuit to achieve zero voltage switching(ZVS) .The operational principle, theoretical analysis, design consideration, and implementation method are presented. The simulation and experiment equalization test was performed for 3series-connected supercapacitotor. The results verify the feasibility and effectiveness of the proposed circuit.
Key words :voltage equalizer;supercapacitor;active clamp;zero voltage switching(ZVS)

超级电容作为一种双电层电容,因其具有瞬时提供大功率、充放电速度快、使用寿命长、工作环境温度宽、充放电次数多等特性,已广泛应用于电力系统功率补偿设备及混合动力汽车中[1-3]。

  由于在串联过程中各单体间容量偏差、漏电流以及等效串联电阻等因素对超级电容的影响不容忽视,不同单体会出现过充、过放等现象[4]。为了有效利用超级电容,需采用均衡电路的方法减小或消除单体的不均衡。

  目前已有很多电压均衡方法,主要分为两大类:耗散型和非耗散型。耗散型[5]均衡方法包括并联分流电阻法、并联稳压二极管法。其优点是结构简单、易于实现且无需控制;缺点是损耗大、效率低。非耗散型均衡方法优点是能量转换效率高、均衡速度快;缺点是由于加入了一些电子元器件,不仅增加了电路的复杂性,也使系统在控制上产生了一定难度。在众多MIC方法中,反激式DC-DC变换器[6-8]因结构简单而被广泛使用。但开关管电压应力较高,硬开关造成系统功率损耗增加。

  本文采用一种新型有源钳位反激式超级电容串联储能组均衡方法,有源钳位拓扑结构解决了开关管电压应力高、功率损耗大的问题。

1 均衡器拓扑电路


  本文介绍的有源钳位反激式电压均衡器拓扑如图1所示。由钳位电容Cc1和辅助开关Sa构成的有源钳位电路与变压器初级绕组相连。N个串联超级电容单体分别与变压器N个次级绕组相连,变压器变比稍大于Vin/N。磁化电感Lm、漏电感Lr与钳位电容Cc1实现谐振,主开关为Sw,D1…DN为输出整流二极管,Ca、Cw分别为开关Sa、Sw的寄生电容。

2 均衡原理

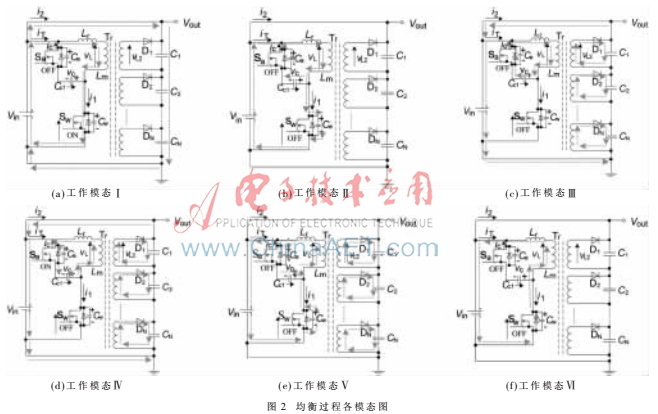

  本文介绍的有源钳位反激式均衡器在一个工作周期内分为6个工作模态。


  模态Ⅰ(t0≤t

  模态Ⅱ(t1≤t


  模态Ⅲ(t2≤t

  模态Ⅳ(t3≤t


  其中, vsw_ds(t4)为开关Sw的瞬时电压,iL(t4)为t4时刻流过变压器初级绕组的瞬时电流。vsw_ds(t4)和iL(t4)满足以下条件:


  其中,D为开关Sw的占空比,vL为变压器初级绕组电感电压。在t2时刻,通过式(1)可知,电感电流表达式如下:


  其中,开关关断后,Lr、Cc1和Ca进入谐振状态。

  模态Ⅴ(t4≤t

  模态Ⅵ(t5≤t

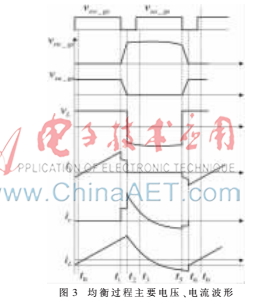

  如果td过短,模态Ⅵ便会消失,导致不能实现零电压开关。如图3所示,在vsw_gs变高之前,电压vsw_ds变为零,实现零电压开关。当vsw_ds变为Vin-vL时,钳位电容Cc1吸收电感电流iL。由于电感电流流进钳位电容中,开关Sw不会出现浪涌电压。

3 仿真和实验验证

  各个元器件参数如下:磁芯PC40、Lr=5.6 μH、Lm=5.6 μH、Sw、Sa为IRF 540,Ron=77 mΩ、Cw=Ca=50 pF、Cc1=0.11 μF、D1~D3为肖特基二极管,TO220,VD=0.36 V。电容单体容量为300 F,额定电压为2.7 V。变压器变比设置为12:5,工作频率和占空比分别固定为60 kHz和34%,Vin设置为9 V。


  实验时3个超级电容的初始电压分别为1.53 V、1.8 V、2.48 V。图4给出了按照实验参数仿真得到实验结果。从图中可以看出大约在38 min时,3个超级电容的电压相等,约为1.9 V。

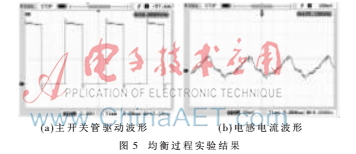

  图5给出了工作过程主要波形。图5(a)为驱动电压波形vsw_gs,图5(b)为电感电流波形。当主开关管Sw导通时,电感电流呈线性增加;Sw关断时,电感电流流过钳位电容Cc1,此时Cc1与漏感Lr开始谐振。

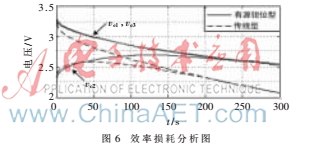

  图6为传统型与有源钳位式均衡过程的损耗分析仿真图。仿真过程采用3个额定容量为47 F的双电层电容,电压分别为3.4 V、2.2 V、3.4 V。由图6可知,本文介绍的有源钳位式均衡单体电压比传统型电压高很多,因此能量损耗相对小很多。对比250 s~300 s的电压曲线斜率对比也可以看出,斜率越大,损耗越大。

  本文介绍了一种带有源钳位的反激式电压均衡器。与传统反激式方案相比,采用有源钳位电路的结构大大降低了开关管电压应力并实现了ZVS。实验结果证实,该方案与传统方案相比大大减小了能量损耗。

参考文献

  [1] 陈清泉,詹宜君.21世纪的绿色交通工具——电动汽车[M].北京:清华大学出版社,2001.

  [2] 黄才勇.空间电源的研究现状与展望[J].电子科学技术评论,2004(5):4-9.

  [3] 蒋新华,冯毅,解晶莹.锂离子蓄电池保护电路发展现状及趋势[J].电源技术,2004,28(9):588-591.

  [4] 麻友良,陈全世.混合动力电动汽车用蓄电池不一致性的影响分析[J].汽车电器,2001(2):5-7.

  [5] LINDEMARK B.Individual cell voltage equalizers(ICE) forreliable battery performance[C].In:Proc.13th Annu.Int.Telecommun.Energy Conf.,1991:196-201.

  [6] 田锐,秦大同,胡明辉.电池均衡控制策略研究[J].重庆大学学报,2005,28(7):1-4.

  [7] LEE Y S,CHENG G T.Quasi-resonant zero-current-swit-ching bidirectional converter for battery equalization applica-tions[J].IEEE Trans.Power Electron.,2006,21(5):1213-1224.

  [8] 陈晶晶.串联锂离子电池组均衡电路的研究[D].浙江:浙江大学,2008.
