王青，俞建定，袁飞，周彬彬

　　（宁波大学 信息科学与工程学院, 浙江 宁波 315211）

　摘要：近年来，随着科技和工业的快速发展，绝对值编码器在其通信技术方面也在逐步地优化与完善，其中SSI协议的输出方式在绝对值编码器领域中应用比较广泛。详细阐述了SSI协议的通信方式，设计出硬件电路，并采用Verilog语言实现了SSI通信协议。通过测试实验，证明了该应用系统抗干扰性强、性能可靠、通信速度快，具有潜在的市场价值。

　　关键词：绝对值编码器；SSI协议；Verilog

0引言

　　近年来，编码器应用比较多，主要应用于工业控制系统，比如电机的转速测量、机床位置的测量、起重机上升距离的测量等，同时编码器在市场上的规模越来越大，工业的需要量也逐步增长。在未来的几十年里，编码器行业将会达到高速发展的阶段，将会有更多的编码器生产厂商参与这场革命的竞争。

　　编码器是将数据转换成信号形式的一种设备，这种信号可以用来通讯、传输和存储［1］。编码器的原理是把这些物理位移变换成熟知的电信号。按工作性质划分，编码器可以划分成两大类：增量型编码器和绝对值编码器［2］。增量型编码器主要应用在那些精度要求不高的仪器上。而针对那些精度要求比较高的行业，一般都是重工业，比如设备制造业、电子工业等，通常会采用绝对值编码器。因为绝对值编码器具有启动速度快、数字编码、位置唯一等特点，所以它已经被广泛地应用在各种工业系统中［3］。随着仪器仪表越来越智能化，人们对编码器提出功耗低、质量好、体积小的要求，希望在绝对值编码器的领域中有更多类型的输出方式，让越来越多的装置能够实现自动化。

　　早期的绝对值编码器的输出大多采用并行输出方式，然而随着科技的进步，绝对值编码器的输出方式也越来越丰富，出现了比如RS485、PROFIBUSDP、CAN、DeviceNet 等现场总线输出方式、模拟信号转换输出方式以及SSI协议同步串行输出方式等［4］。这几种输出方式都有各自的优点和缺点。并行输出适用于短距离传输，其价格比较低廉；现场总线型输出一般适用于超大规模的工业领域中，但是价格比较昂贵；而模拟信号转换输出方式目前应用相对比较少。这几种输出方式比较而言，SSI 串行输出方式的优点比较多，比如抗干扰能力强、接线少，因此市场上应用比较广泛。

1工作原理描述

　　1.1增量型编码器工作原理

　　增量型编码器的工作原理是先将位移变成具有周期性的电信号，然后把这个信号转换成计数脉冲，通过这样的转变，位移就可以通过脉冲输出的多少来测量［5］。如图1所示，当A相超前B相时，表示正转，反之则反转。增量型编码器主要依靠计数来记忆其位置，但是在突然断电时，如果编码器稍微移动，那么再来电时，记忆的零点就会偏移，造成不精确和记忆损失。需要增加参考点，也就是Z相，用参考位置来处理这些问题。但是此类型编码器每次操作都要先找参考点，抗干扰能力比较差，零点累计时也有误差。如果选用绝对值编码器这些问题都可以得到解决。　

　　1.2绝对值编码器工作原理

　　绝对值编码器的码盘上有很多道光通刻线，它们依次以2线、4线、8线、16线……这样的方式进行排列［6］。这些刻线都有两面，分别为阴面和阳面，通过读取每道刻线的通、暗得到一组从20~2n-1的唯一的二进制编码（格雷码），这就是n位绝对值编码器［7］。每一个位置对应一个具体的数字，这个数字是绝对唯一的，只与起始和终止有关，与中间任何过程都没有关系。当遇到突然断电，重新启动时不用重新再找参考点和零点，也不用像增量型编码器那样重新记录脉冲的数目。任何时候想要知道它的具体位置，都可以去读取它。这种编码器的数据可靠、不容易受外界影响。

　1.3SSI协议介绍

　　绝对值编码器主要是把需要测量的位置信息传输给主控制系统，然后通过主控制系统来发出控制信号［8］。以前的绝对值编码器大多采用并行输出，在位数不多的情况下可以适用，一旦位数越来越多，则并行输出就不适用了，因为总是出现数据不准确、错误等。比如在传输过程中，只要有一根数据线出现问题，就会影响到最终传输的数据，从而影响到绝对值编码器的正常工作。所以根据实际情况，SSI协议的输出方式比较适合。它用串行输出来替代并行输出，通过采用差分的方式来提高数据在传输过程中的可靠性，抗干扰明显增强，同时为了通信双方能够准确地发送和接收数据，故采用同一个波特率。

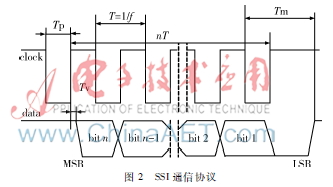

　　SSI协议的通信方式如图2所示。其采用主动读取和接收的方式，包括同步时钟信号CLOCK、数据信号DATA，其中同步时钟的频率决定了数据在传输过程中的速率。在工业控制应用领域中，通过实际传输距离的远近来选择需要的频率。在同步时钟信号的控制下，从最高位(MSB)开始传送［9］。当遇到时钟信号的第一个下降沿时，在Tp这段时间内，把需要发送的数据进行保存，之后遇到时钟信号的每一个上升沿时就开始发送数据，直到所有的数据发送完即结束。然后把数据输出这一端拉至低电平，延长Tm时间之后再把数据输出端拉至高电平，准备等待下一个时钟信号的到来，继续发送数据。在不发送数据时，时钟信号和数据端都应该保持高电平。图2SSI通信协议

　　其中需要发送数据的位数决定了发送同步时钟的个数。图2中参数定义如下: T为时钟频率, Tp为数据之间传输间隔，Tm为单稳触发时间，n为传输位数，MSB为最高有效位，LSB为最低有效位。

2系统方案设计

　　主控制器可以选择51单片机、RAM微处理器和CPLD逻辑器件。单片机结构简单，价格便宜，但是运行速度很慢，处理速度有限，抗干扰能力也不是很强；RAM微处理器功能强大，但是开发周期长，价格昂贵。要想高速传输，采用CPLD设计比较灵活，其处理速度比较快，抗干扰能力也很强，并且设计时用到大量的时序和逻辑运算。

　　2.1硬件设计

　　SSI电路的输入和输出都采用差分方式，如图3所示，有4根信号线: CLK+、CLK-、DATA+、DATA-，其中CLK+和CLK-为时钟输入端，DATA+和DATA-为数据输出端。时钟输入端的接收采用光耦，数据端的输出采用422输出芯片。图3SSI电路设计框图

　　2.2软件设计

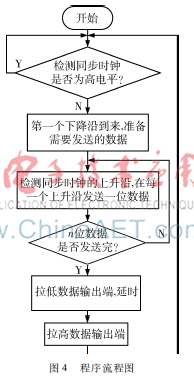

　　对于软件部分的设计，有两种方法可以实现SSI协议，一种方法是用单片机模拟SSI通信，另外一种是用CPLD来实现SSI通信。用单片机模拟的关键技术主要包括两个方面：同步时钟信号的准确获取和数据起始位的准确判断［10］。很明显，这需要输入端口和输出端口，另外还需要一个定时器来实现单稳态触发器。在输入端口捕获时钟的上升脉冲，遇到时钟的第一个下降脉冲时定时器开始工作。数据传输结束时定时器需要复位重新开始计数。软件流程图如图4所示。

　　用单片机来模拟SSI通信，结构比较简单，但是通信速度会受到约束。所以要想实现高速通信必须采用CPLD。CPLD的软件部分设计可以分为两个部分，一部分是单稳态触发器，在外加脉冲的作用下，可以从一个稳定状态翻转到一个暂稳态。它的输入为同步时钟上升沿，在一段时间内如果没有遇到上升脉冲，则将输出信号复位。另一部分是一个并入串出的移位寄存器，在单稳态触发器图4程序流程图输出复位信号后，将需要发送的数据存入寄存器，继续等待下一个周期的移位时钟。并串转换的寄存器用Verilog语言描述如下：

　　Always@ (posedge clock or posedge load)

　　Begin

　　If(load==1.b1)

　　Out<=indata［24: 0］;

　　Else

　　Out［24: 0］<=Out{［23: 1］, 1.b0}

　　End

3结论

　　本文分别从硬件和软件两个方面进行研究和设计，实现了绝对值编码器的SSI通信协议，设计出的SSI通信板，成功与西门子S7300系列PLC配置的SM338模块进行通信，PLC能够正确读出码值。根据市场分析，在工业控制领域中，具有SSI协议的绝对值编码器实用性比较强，应用比较多，因此本文的研究具有潜在的市场价值。

　参考文献

　　［1］ 张丽娟.关于电气传动设备手动控制增加自动模式方法［J］.阴山学刊(自然科学版),2013,27（1）:8183.

　　［2］ 王仲亮,杨广,薛秀生,等.基于RS485总线的多编码器数据采集系统研制及改进验证［J］.测控技术,2014,33（11）:144145，149.

　　［3］ 韦凤. 浅谈光电编码器的应用［J］.科技风,2014（6）:97.

　　［4］ 陈志同. 基于SSI协议的绝对值编码器通信接口研究［D］.天津：天津理工大学,2014.

　　［5］肖博,李剑锋,陈洪芳,等.多通道绝对式光电编码器数据采集系统［J］.仪表技术与传感器,2013（1）:2729.

　　［6］ 彭雨. 基于FPGA的绝对式光电编码器通信接口研究［D］.武汉：华中科技大学,2008.

　　［7］ 王文. 基于平台罗经的稳定平台控制系统研究［D］.成都：电子科技大学,2009.

　　［8］ 胡东轩. 永磁交流伺服系统多种位置检测与集成方法研究［D］.杭州：浙江理工大学,2014.

　　［9］ 靳红涛,赵勇进,陈朝基,等. 一种SSI接口光电编码器数据并行采集设计方法［J］.电子技术,2008,45（5）:2325.

　　［10］ 聂旭中. 编码器用SSI协议及实现［J］.洛阳师范学院学报,2010,29（2）:7375.
