接地是电路设计中最基础的内容，接地的目的决定了接地方式。同样的电路，不同的目的，可能都要采取不同的接地方式。

接地方式←接地目的←接地的功能，所以采取哪种接地方式，要看地是哪类地，这类地的作用目的是什么，这两个问题解决了，接地方式则可水到渠成。

这个观点一定记住。比如同样的电路，用在便携设备上，静电累积泄放不掉，接地的目的是地电位均衡；用在不可移动的设备上，一般会有安全接地措施，对静电泄放的接地目的是导通阻抗足够低，尤其是对于尖峰脉冲的高频导通阻抗。

从性能分，接地分成四类：安全接地、工作接地(数字地、模拟地、功率器件地)、防浪涌接地(雷击浪涌、上电浪涌)、防静电接地

在这里，我要集中讨论下模拟电路和数字电路的接地要点。

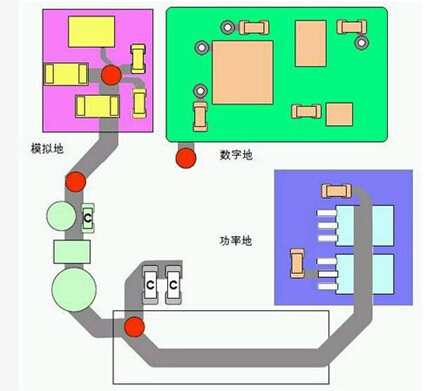

首先最重要的一条原则就是数字地和模拟地应分开，在高要求电路中，数字地与模拟地必需分开。即使是对于 A/D、D/A转换器同一芯片上两种“地”最好也要分开，仅在系统一点上把两种“地”连接起来。

　　如果把模拟地和数字地大面积直接相连，会导致互相干扰。不短接又不妥，理由如上有四种方法解决此问题∶

　　1、用磁珠连接：磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显着抑制作用，使用时需要预先 估计噪点频率，以便选用适当型号。对于频率不确定或无法预知的情况，磁珠不合。

　　2、用电容连接：电容隔直通交，造成浮地。

　　3、用电感连接： 电感体积大，杂散参数多，不稳定。

　　4、用0欧姆电阻连接：0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。电阻在所有 频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。

　 另，连接模拟地和数字地，用0欧姆电阻属于单点连接，适合低频弱流。用电容不好，隔绝直流，容易造成浮地，产生静电高压。

其次就要处理好机壳地与数字地，模拟地的关系。

　　一般机壳地接交流供电电源的地线(不是零线)，目的是为了防止操作人员触电(机壳与大 地、人体等电位)。机壳地一般可和设备的电源地连接在一起，但是： 数字电路、模拟电路的工作地原则上严禁与设备的电源地直接连接!原因为设备本身发生漏

　　电或遭遇强电磁场干扰时，数字电路、模拟电路会受此噪声干扰导致错误动作，严重的会导致机器毁坏。原因主要因为数字电路、模拟电路的工作电平一般为 3.3-15.5V(15.5V一般用于 232接口通讯 的最高电平);而通常电源回路的电平一般在市电范围(AC220V±10%)，远远大于数字电路、 模拟电路的工作电平。尤其市电本身可遭遇雷击、错相、高压击穿等故障更可导致其瞬时电 平远远大于其正常电平(最高可达22倍)。因此为确保安全一般数字电路、模拟电路的工作 地均会与设备的电源地、机壳等隔离或者采用不同的接地系统。

　　顺便说一点：目前的电磁攻击就是通过在设备所处的空间发散高频、高幅的电磁场而引 起设备的数字电路、模拟电路等核心工作电路部分的元器件发生损坏而达到目的!

　　把几个地接在一起就是你说的系统地。一般是把地分成初级与次级两个地，地之间可以通过 电阻、电容相连，初级电路的高、低压之间和初、次级电路间严格保证安规间距要求。
