0引言

  在基于单片机的工业产品控制电路设计中,输入输出通道电路通常较多地关心信号传输中输入输出通道的高、低电平,对高阻态关注较少。实际上硬件设计如果对芯片的高阻态不注意,将会造成控制电路中接口芯片短路烧毁。下面针对基于AT89S51单片机[1]总线技术进行I/O扩展时接口芯片74LS373高阻态的时序进行仿真分析研究。

1基于单片机I/O扩展接口电路的硬件设计

  1.1基本扩展电路

  接口芯片74LS373是一个三态8D锁存器,通常用于单片机的输入输出接口,其元件原理图和功能表如图1所示。


  图174LS373原理图与功能表从图1功能表中知,当OE端为低电平,控制端LE为高电平时,输入D端的数据传送到输出端Q;当OE和LE同为低电平时,输出端Q保持原态(与输入D无关);当OE为高电平时,无论LE、D如何,输出均保持高阻态。

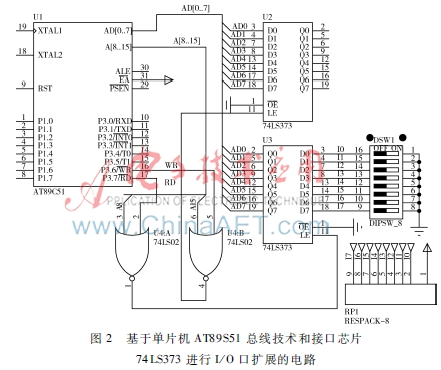

  图2所示电路为基于单片机AT89S51总线技术和两片接口芯片74LS373进行I/O口扩展的电路[2]。U2扩展输出接口,U3扩展输入接口。U2和U3的接口地址分别为7FFFH和FEFFH。

  在对图2电路进行PROTEUS[3]仿真时,设置输入开关的数据为01110110(76H),执行如下指令:

  MOV DPTR,#0FEFFH

  MOVX A,@DPTR ;读入U3开关数据

  NOP

  MOV DPTR,#7FFFH

  MOV A,#55H

  MOVX @DPTR,A ;向U2输出01010101

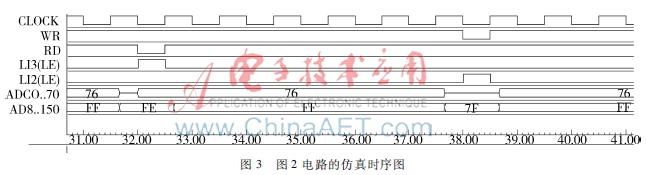

  利用PROTEUS软件仿真得到基本电路图2的仿真时序图,如图3。从时序图中看出,在RD信号有效(低电平)之前,AD(0..7)(P0)数据为高阻态,说明在读U3时数据出现错误(正确应为FFH);在WR信号(低电平)前后,P0上的数据也为高阻态(正确应分别为FFH和55H),说明在U2输出时数据也出现错误;同时在对图2的电路仿真时,P0口的数据信号出现短路现象。图2基于单片机AT89S51总线技术和接口芯片

74LS373进行I/O口扩展的电路


  分别对U2和U3执行输出和输入指令,通过时序分析知,U2的输出数据正确,U3的数据出现错误。

  图5重新设计后电路的仿真时序图(下转第48页)1.2输入接口的扩展电路错误原因分析

  从74LS373的功能表可以看出,当OE端保持在低电平,LE同时为低时,其输出保持原态,说明74LS373具有锁存功能。由于图2电路中U3的OE端常接地,使得总线始终被U3占领:当U3的LE为高时,芯片外部输入的开关信号送到芯片输出,当U3的LE为低时,其U2输出的数据状态被保持锁存,也就意味着数据总线P0口被U3保持在输入开关决定的数据。

  事实上AT89S51单片机通过MOVX指令访问U2和U3时,先将U2和U3的口地址分别输出到P2口(高8位地址)和P0口(低8位地址),输出到P0的低8位地址数据可能与U3输入并保持的数据不同,从而造成P0口的数据冲突。

 1.3解决数据冲突的方法

  从上述分析可以看出,造成数据冲突的原因是输入芯片U3的OE端常接地,使得单片机数据总线始终被U3芯片占据。因此在硬件设计时应该避免单片机的总线始终被某一个芯片占据的现象。

  事实上,从74LS373的功能表看,它还有一个高阻态,只要保证当单片机不访问U3时或者U3被访问而在寻址阶段时,使U3的输出端始终保持高阻态,这样就能避免数据冲突。

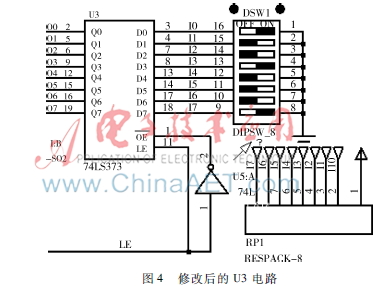

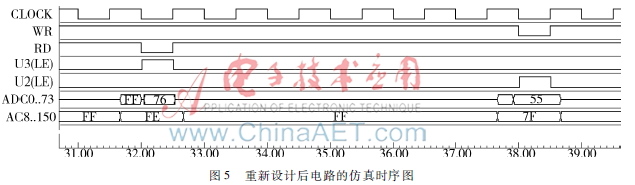

  如图4为修改后的U3控制电路,OE信号由U4A或非门输出信号取反得到。仿真结果如图5所示。在执行读入U3的指令后,数据总线(P0)上的数据为76H;在执行输出U2指令后,数据总线(P0)上的数据为55H,输入输出结果正确。


2结论

  通过以上分析和仿真,在基于单片机控制的电子电路设计中,时序的仿真分析是查找硬件电路错误的有效方法。

  防止总线上数据冲突是硬件工程师在硬件电路设计中需要认真考虑的问题,而高阻态也是硬件电路设计中常用到的,这也是硬件工程师在电路设计中容易忽视的地方。

  在使用单片机总线扩展I/O口时,常需要多个输入输出芯片时,正确运用接口芯片的高阻态是解决总线数据冲突的有效方法。

  若接口芯片输出无高阻态控制,则该芯片不能用于输入接口扩展。在使用单片机总线技术扩展I/O口时,硬件设计必须要保证总线被单片机访问的接口芯片占据,而且不被访问的接口芯片与总线脱离。硬件设计时应该避免单片机的总线始终被某一个芯片占据。
