摘 要： 发电厂作为国家重要的能源供给单元，其厂区及设施的安全直接关系着社会和民生，发电厂的安全防范自是重中之重。提出了在发电厂全厂工业及厂区视频、身份识别（含门禁控制和出入口控制）、周界防护、人员巡更等系统基础上，利用三维可视化技术，构建三维智能安防平台，接入火灾自动报警系统数据，实现各系统间数据的共享和联动，提高发电厂数字化、信息化和可视化水平。

　关键词： 三维可视化；安防平台；智能

0 引言

　　发电厂作为国家重要的能源供给单元，其厂区及设施的安全直接关系着社会和民生，发电厂的安全防范自是重中之重[1]。当前，国内各发电厂都部署了视频监控、周界防护、身份识别、人员巡更等安防系统，这些系统分别承载了发电厂安防方面的部分业务，但随着发电厂精益管理的不断深入，上述系统不再满足发电厂安防的需要，需要构建一套系统。将上述系统进行整合，通过系统间数据的共享，构建系统间的联动机制，提高发电厂对安防事件的可视化能力和应急响应能力，达到发电厂减员增效的目的。

1 设计思路

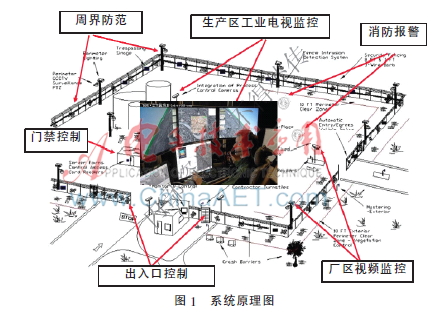

　　在发电厂全厂工业及厂区视频、身份识别（含门禁控制和出入口控制）、周界防护、人员巡更等系统（以下简称“各传统安防单元”）基础上，以可靠、适用、开放、扩展为原则，利用三维可视化技术，构建三维智能安防平台，并接入火灾自动报警系统数据，实现各系统间数据的共享和联动，提高发电厂数字化、信息化、可视化水平。系统原理图如图1所示。

2 设计原则

　　2.1 集中管理

　　（1）各类安防单元的统一接入，信息统一采集；

　　（2）各类安防信息的统一展现，集中监管[2]；

　　（3）各类安防信息的综合分析、智能告警、联动控制、协调动作。

　　2.2 分散控制

　　不同种类的安防单元既可在统一联动机制下接受控制，也可独立完成控制功能[3]。

　　3 平台技术方案设计

　　3.1 平台技术框架设计

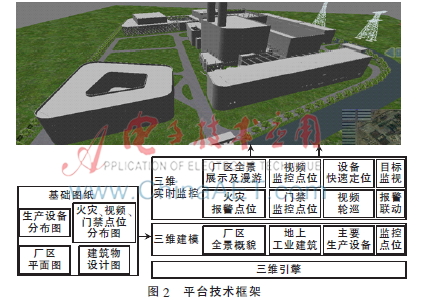

　　平台技术框架如图2所示。

　　（1）建立电厂厂区、楼宇和房间布置、报警点、门禁点、视频点及有关设备三维模型；

　　（2）充分利用三维空间关系，实现视频轮巡、目标监视、人员巡更、设备快速定位等业务；

　　（3）实现报警点的自动定位，并完成报警点关联的视频、门禁、应急预案、语音等的联动响应。

　3.2 平台报警联动设计

　　平台报警联动设计如图3所示。

　　（1）提供灵活的报警联动配置，每个子系统的接入设备都可作为报警源进行配置；

　　（2）报警发生时，在三维场景中自动定位显示报警点，弹出关联的视频画面，对真实报警自动打开关联门禁、弹出预案、播放语音提示，并可查看当前人员分布位置。

4 平台典型功能

　　4.1 报警自动定位和集中展示

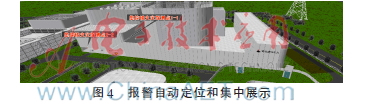

　　报警自动定位和集中展示如图4所示。

　　报警信息动态感知和在三维空间中的自动定位及集中展示，以直观明了的方式让安保中心人员对全厂的报警信息进行全局掌控。

　4.2 与火灾自动报警系统联动

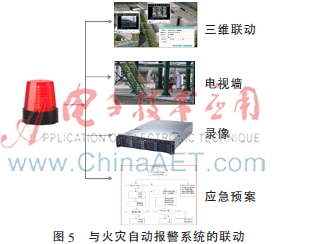

　　当火灾自动报警系统感温、感烟、可燃气体探测异常时，联动响应如下内容，如图5所示：

　　（1）三维场景自动定位，高亮显示报警门火灾报警点；

　　（2）监控中心声音报警，大屏显示；

　　（3）该处关联的视频图像自动弹出；

　　（4）视频自动抓拍、录像；

　　（5）门禁自动打开；

　　（6）自动弹出处理预案。

　　4.3 与身份识别的联动

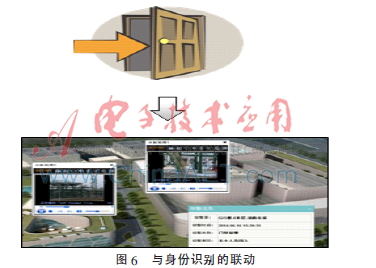

　　当身份识别系统探测到长时间不关门、人员非法闯入、无效卡刷门、对门禁系统的破坏（剪线、短接）等情况时，联动响应如下内容，如图6所示。

　　（1）三维场景自动定位，高亮显示门禁报警点；

　　（2）监控中心声音报警，大屏显示；

　　（3）该处的视频图像大屏显示；

　　（4）自动抓拍、录像。

　　4.4 与视频智能分析的联动

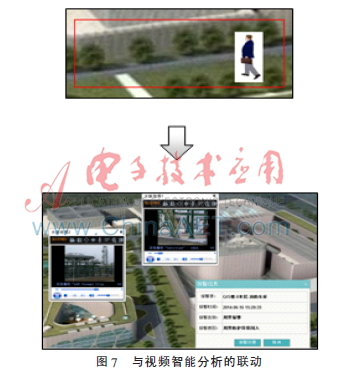

　　当视频智能分析探测到禁入区域闯入报警、厂区逗留（滞留）检测报警、可疑物品遗留检测报警、图像异常告警时，联动响应如下内容，如图7所示：

　　（1）三维场景自动定位，高亮显示视频报警点；

　　（2）监控中心声音报警，大屏显示；

　　（3）该处的视频图像大屏显示；

　　（4）自动抓拍、录像。

5 结论

　　通过发电厂三维智能安防平台的构建，实现了各安防单元的有机互联，整体上提高了系统的智能化程度，增强了应急响应能力，降低了人员操作的复杂度，改善了运行效率。
