基于FPGA的多通道并行高速采样研究

2015年微型机与应用第9期

王银玲，李华聪

（西北工业大学动力与能源学院，陕西西安 710072）

摘要：数据采样精度和采样速率是A/D转换的重要技术指标。目前受开云棋牌官网在线客服工艺技术的限制，高采样精度的A/D芯片一般具有较低的采样速率。本文提出一种时间交替ADC采样技术，通过在时域上多通道并行交替采样，使采样速率达到原来单片ADC的多倍。最后进行多路交替采样试验，结果验证了该方法的正确性。

关键词： 时间交替采样模数转换并行处理

Abstract：

Key words :

摘要：数据采样精度和采样速率是A/D转换的重要技术指标。目前受开云棋牌官网在线客服工艺技术的限制，高采样精度的A/D芯片一般具有较低的采样速率。本文提出一种时间交替ADC采样技术，通过在时域上多通道并行交替采样，使采样速率达到原来单片ADC的多倍。最后进行多路交替采样试验，结果验证了该方法的正确性。

关键词：时间交替采样；模数转换；并行处理

0 引言

　　高速数据采集广泛应用于雷达、电子对抗、航空航天、导弹测控、仪器仪表、图像处理、高性能控制器等领域，是现代电子设备中的技术关键。随着计算机、通信和微电子技术的高速发展，人们不断地对数据采集的速度和精度提出更高的要求，然而受芯片制造工艺的限制，超高速ADC采样芯片的特性难以满足高性能设备的需求[1]。采用多片高速ADC芯片并行交替采样，实现超高速和高精度采样，是解决此类问题最为有效的方法。本文利用N路高速ADC芯片对一路模拟信号并行交替采样，然后对各路采样得到的数据依次拼接，使得整个系统采样频率为单块A/D芯片的N倍，在保持高精度的同时成倍地提高系统的采样率，达到超高速的采样目的。

1 高速并行数据采集系统结构

　　本设计首先将一路10 MHz、10 Vpp的高频模拟信号分别接入两路12位A/D芯片的输入接口，然后通过FPGA对两路A/D芯片分别以50 MHz的速率并行交替采样10 ms，将转换的采样数据存储到SDRAM中，存储的数据可以通过串行接口送到上位机处理，整个系统硬件结构如图1所示。

　　10 MHz正弦波信号通过信号发生器产生，该信号的输出频率及幅值大小可以根据实际需要进行调整。模数转换芯片采用ADI的AD9226芯片，AD9226是一款单路、12位、65 MS/s模数转换器，采用单电源供电，内置一个片内高性能采样保持放大器和基准电压源。它采用多级差分流水线架构，数据速率达65 MS/s，在整个工作温度范围内保证无失码[2]。FPGA芯片采用Altera公司所生产的Cyclone IV系列芯片EP4E6F17C8，其具有低成本、低功耗的FPGA系统构架；内部具有大量嵌入式存储器和逻辑单元，可以通过NIOS软件构成软核处理器。本设计外部存储器选择SDRAM，其型号为HY57V2562GTR，容量为256 Mit（16 M×16 bit），具有16 bit总线。本设计通过NIOS可以生成EP4E6F17C8与外部存储器的接口，包括有SDR、DDR、DDR2等。

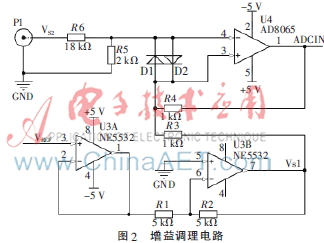

　　一路模拟信号同时输入至两路A/D转换芯片输入端，为了使信号相位相同，可以通过PCB的等长走线来实现。由于本设计A/D转换要求输入电压在1~3 V之间，所以需要将信号发生器的±5 V信号进行调理。AD8065放大器为电压反馈型放大器，提供FET输入，工作噪声极低（7.0 nV/Hz和0.6 fA/Hz），输入阻抗较高，带宽为145 MHz，适合各种应用[3]。VREF为AD9226输出+2.5 V参考电压，通过NE5532二级运放构成增益为-1的电压跟随，最终输出-2.5 V的参考电压，参考电压通过AD8065进行差分运算。增益调理电路如图2所示，通过运算放大器AD8065将交流信号调理至1~3 V送至模数转换芯片的输入端。

　　模数转换芯片选择AD9226，本设计采用SSOP封装形式，AD9226的D0~D11引脚为模数转换的数字输出量，当时钟信号送至AD9226的1脚时，将触发一次模数转换，在模数转换中D0~D10为数据位，而D11为符号位，OTR为模数转换的溢出标志。由于A/D转换的电路比较简单，这里就不列举，详细内容请参阅其数据手册。

　　整个系统采用FPGA控制，与相对顺序操作的单片机或者ARM控制相比，其具有无法比拟的优势。FPGA采用的是并行处理的可编程逻辑器件，通过FPGA实现数据的高速采样、读取、存储及处理等操作。EP4CE6F17C8的外部时钟源为50 MHz，可以通过PLL进行倍频。由于FPGA内部没有程序存储单元，所以需要外部扩展，本设计采用M25P16（或EPCS16），其实质是一个容量为16 Mbit的串行Flash芯片，这对于存储FPGA中的程序绰绰有余，同时还可以存储软核NIOS II的应用程序。

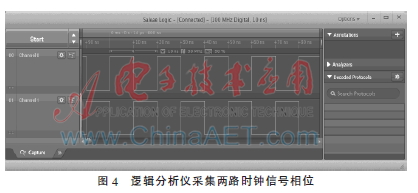

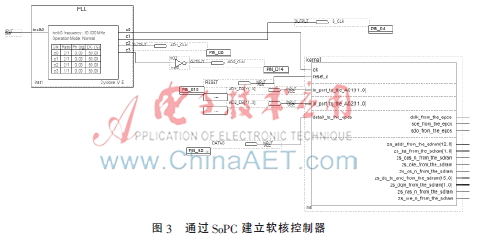

　　在本设计中，FPGA与A/D转换模块接口、存储器模块接口以及PLL时钟信号都可以通过开发软件Quartus在SoPC（System on a Programmable Chip）中建立。SoPC用可编程逻辑技术把整个系统放到一块硅片上，用于嵌入式系统的研究和电子信息处理，是一种特殊的嵌入式系统。它是片上系统（SoC），即由单个芯片完成整个系统的主要逻辑功能，但它又不是简单的SoC，它具有灵活的设计方式，可裁减、可扩充、可升级，并具备软硬件在系统可编程的功能。通过Quartus软件在SoPC上建立的软核如图3所示，PLL为锁相环，输出C0~C3四路时钟信号，C0作为软核kernel的时钟源。由于SDRAM要求时钟频率为100 MHz，而FPGA外部时钟信号为50 MHz，所以需要对C1进行2倍频。C2和C3为两路A/D采样的时钟信号，由于相位相差180度，可以通过时钟相位偏移设置，本文在C3的输出信号线上加入一个非门，来实现两路时钟信号的180度相位偏转，用逻辑分析仪采集的两路时钟信号相位波形如图4所示。AD1_DB[11..0]和AD2_DB[11..0]将外部两路A/D采样转换后的数据输入FPGA。

　　两路A/D采样精度为12 bit，同时以50 MHz的速率交替采样，则数据量将达到1.2 Gb/s，这个数据量是相当大的，目前计算机普通数据传输速率远达不到此要求。所以本设计以微秒为单位，只采集有限个点的数据，将采集的数据暂存入SDRAM中。两路A/D转换有严格的时序关系，由图3可知AD2的采样时钟信号比AD1的延迟180度，为了保持信号严格时序，系统在读取AD1当前采样数据的同时，读取前一次AD2的采样数据，而数据存储格式为AD1_DB[11..0]+AD2_DB[11..0]共计24位，低位存AD1的数据，高位存AD2的数据（由于各通道采样时间间隔为20 ns，而相位相差180度，所以在数据采集过程中没有包含时间量）。等到采样结束后，将采集的数据转换为字符串，通过串行接口送至上位机进行分析处理。整个软件通过NIOS调用Quartus软核，其中A/D采样及SDRAM的读写比较简单，这里就不做详细介绍，而串行接口的读写可以参考相应的例程资料。

2 实验数据分析及结论

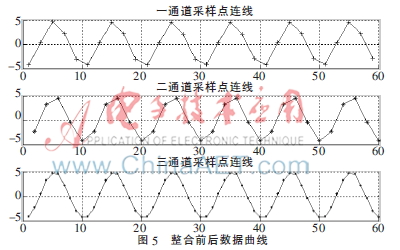

　　为了验证实验的有效性，通过信号发生器在系统的输入端输入一个10 Vpp、10 MHz的正弦信号，系统对该信号连续采样1 000组数据存入SDRAM，然后将数据通过串口发送至上位机。得到的两路数据最终以Excel数据格式存储。随机提取连续的100组采样数据，通过MATLAB对数据进行处理，将数据转换成连续的点。各通道采样点的连线与整合后的采样点连线如图5所示，MATLAB数据处理程序如下：
