一种频率可重构天线的设计
2015年微型机与应用第22期
赵 旋,邹传云,蒋永祥
(西南科技大学 信息工程学院,四川 绵阳 621010)
摘要:研究了一种基于对称结构的新型频率可重构微带贴片天线。通过在贴片上对称开槽加载PIN开关二极管,实现了良好的频率可重构特性。利用仿真软件HFSS13.0对天线进行仿真验证,仿真结果表明,天线可以很好地工作在DSC-1800、PCS-1900、UMTS 3个频段,且方向图几乎保持不变。此类的可重构天线非常适合于无线通信领域的应用。
Abstract:
Key words :

 摘 要: 研究了一种基于对称结构的新型频率可重构微带贴片天线。通过在贴片上对称开槽加载PIN开关二极管,实现了良好的频率可重构特性。利用仿真软件HFSS13.0对天线进行仿真验证,仿真结果表明,天线可以很好地工作在DSC-1800、PCS-1900、UMTS 3个频段,且方向图几乎保持不变。此类的可重构天线非常适合于无线通信领域的应用。

关键词: 频率可重构;微带贴片天线;PIN二极管

0 引言

  21世纪是一个信息时代,随着科学技术的飞速发展,以无线传输方式传递信息已成为时代的主题。现代移动通信、卫星通信在人们生活中起着不可替代的作用,天线作为无线传输系统发射能量的终端及接收能量的初始端,它对整个系统起到承上启下的作用,因此对其性能有很高的要求[1-2]。

  频率可重构天线通过加载一个或者多个可控制器件改变天线的结构,使天线的工作频段在一定范围内重构,而其他参数基本保持不变,同时,使天线具有多频带、超宽带的性能,还能够有效避免自身和外界带来的电磁干扰,适应新的环境,确保通信的总体稳定性[3-4]。近年来,国内外对各种形式的频率可重构天线进行了不少研究[5-7]。

  本文设计了一种平面贴片天线,使用二极管来控制电源的通断,实现天线在3个频段的重构。这款天线使用了共面波导的馈电方式,这种馈电方式使得这款天线有了更大的带宽、更好的阻抗匹配以及更低的辐射损耗等优点。

1 频率可重构天线的设计


  图1为频率可重构天线的设计结构,该天线是印制在介质基板大小为60 mm×60 mm×1.6 mm的FR4板材上的,其相对介电常数为4.6,损耗角正切值为0.02。CPW馈线以及地板金属均是印刷在天线的上表面上,其中共面波导馈线的宽度为1 mm,馈线与地板的缝宽为1.3 mm,大圆的半径为15.2 mm,小圆的半径为14.1 mm,其余的参数为L0=6.93 mm,L1=3.2 mm,L2=1.5 mm。此次的天线设计中使用的PIN二极管是Philips Semiconductors公司生产的BAP51-02,根据数据手册中给出的结论,二极管在导通状态下,等效为1.5 Ω的电阻;二极管在断开状态下,等效为0.2 pF的电容与10 kΩ的电阻组成的并联电路。

2 频率可重构天线的仿真结果

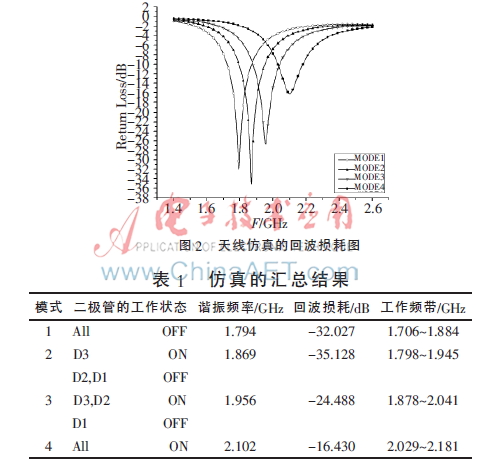

  天线的仿真结果由3D电磁仿真软件Ansoft HFSS13.0计算得出,天线仿真的回波损耗如图2所示,仿真结果的汇总如表1所示。


  在仿真过程中发现,天线表面的电流主要分布在槽的两端,因此改变其长度,天线的谐振点就会发生偏移。当天线上加载的二极管处于不同的状态时,天线上槽的长度也就不断变化,所以通过调整开关的通断状态就可以改变天线的谐振点位置。当所有二极管处于断开状态时,槽的长度最长,这时的工作频率也就最低;当二极管逐渐导通时,开关直接与地板相连,槽的长度被减短,谐振点逐渐向高频方向移动。

  当二极管导通时只能等效为1.5 Ω的电阻;在断开状态下,等效为0.2 pF的电容与10 kΩ的电阻组成的并联电路。断开时引入到天线中的等效电路对电流分布的影响比较大,1.5 Ω电阻的影响就会比较小,所以在模式3的条件下将D3、D2全部导通。对于其他的工作模式,基于相同的原因,都选择了将其导通。

  由表1可以看出,模式1的频率范围覆盖了DSC-1800(Digital Cellular System,1 710 MHz~1 880 MHz),模式2的频率范围覆盖了PCS-1900(Personal Communications Service,1 880 MHz~1 900 MHz),模式3和模式4的工作频带覆盖了UMTS(Universal Mobile Telecommunications System,1 920 MHz~2 170 MHz),带宽很好地覆盖了所需的目标频段,而且工作频段的匹配非常好。

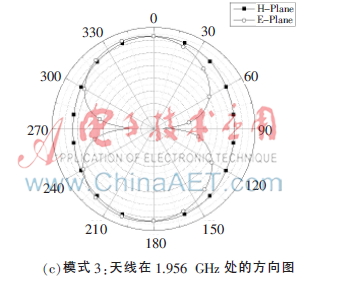

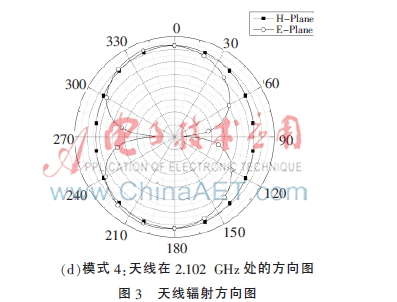

  图3显示了3个工作频段的天线辐射方向图。该频率可重构天线在3个不同的工作频率下的结构与表面电流分布都非常相似,因此方向图在3个频段几乎保持不变,天线在模式1的谐振点1.794 GHz处的最大增益为1.329 dBi,在模式2的谐振点1.869 GHz处的最大增益为1.177 dBi,在模式3的谐振点1.956 GHz处的最大增益为1.447 dBi,在模式4的谐振点2.102 GHz处的最大增益为1.396 dBi,非常有利于此类天线应用于无线通信领域。

3 结论

  本文设计了一种平面贴片天线,有3个频段的工作模式,每个模式都有较大的带宽和良好的端口匹配。因为天线在不同的工作模式下结构都很相似,所以方向图保持稳定,每个都十分相似。这款天线是使用二极管来控制电流的通断,二极管较高的功率容限以及较低的价格为这款天线降低了成本。
