电动汽车锂电池组主动均衡的研究
2015年微型机与应用第19期
周西峰,贾星远,郭前岗
(南京邮电大学 自动化学院,江苏 南京 210023)
摘要:目前,锂电池组已广泛应用于电动汽车领域,为了延长锂电池组的使用寿命及确保其安全性,需要设计简单有效的均衡方法来减小单体电池间的不一致性,从而保障电动汽车的性能和安全。针对被动均衡方式效率低、发热大、耗电多的不足,研究了锂电池组主动均衡控制方法,该方法采用了双向多变压器均衡电路,由MOS管进行开关控制,实现电池模块中任意单体的双向均衡。并对该均衡方案在LTspiceIV上进行了仿真实验验证,结果表明该均衡方案均衡效果良好,达到了设计要求。
Abstract:
Key words :

  摘 要: 目前,锂电池组已广泛应用于电动汽车领域,为了延长锂电池组的使用寿命及确保其安全性,需要设计简单有效的均衡方法来减小单体电池间的不一致性,从而保障电动汽车的性能和安全。针对被动均衡方式效率低、发热大、耗电多的不足,研究了锂电池组主动均衡控制方法,该方法采用了双向多变压器均衡电路,由MOS管进行开关控制,实现电池模块中任意单体的双向均衡。并对该均衡方案在LTspiceIV上进行了仿真实验验证,结果表明该均衡方案均衡效果良好,达到了设计要求。

 关键词: 锂电池组;变压器;双向均衡

0 引言

  由于锂电池具有能量密度高、自放电率低、循环寿命长等优点,目前已广泛应用于电动汽车领域。在锂电池使用过程中,需要将多节单体电池通过串并联后为电动汽车提供能量。此时单体电池性能的差异会导致电池组出现不一致性现象,而电池组的不一致性会造成成组电池使用性能的下降,导致电池组的可用容量和使用寿命的降低,从而降低电动汽车的续驶里程,增加使用成本[1-2]。为减小电池组中各单体间的差异,保证电池组的正常使用,本文研究了一种基于双向反激式变压器的主动均衡系统,该主动均衡系统通过能量双向转移的方式,不管在电池组充电、放电还是静态阶段,都可以对电池组内各单体电池进行均衡处理,使电池组单体性能保持一致[3-4]。

1 主动均衡结构设计

  基于变压器的锂电池组双向均衡系统由数据采集模块、均衡主控模块、均衡模块与上位机4部分组成,如图1所示。


  (1)数据采集模块:电压采集使用凌力尔特推出的第三代电池组监测专用芯片LTC6804,该芯片能测12个串联的单体电池,每个单体电池的电压范围为0~5 V[5]。另外,LTC6804支持多种不同的电压采集模式,可以牺牲速率来提高精度,也可以提高采集速率但降低采集精度。在高速率下,对每路单体电池的电压采集周期可以小于240 s。系统通过电压采集模块持续采集电池电压并将电压信号通过SPI传送给控制模块,MCU确定均衡对象,然后由均衡主控芯片来驱动MOS管对电池进行均衡。MCU使用PIC高性能微处理器。

  (2)均衡主控模块:该模块主要由均衡芯片LTC3300构成,它是一款带故障保护的控制器IC,适用于多节电池的变压器双向主动均衡,集成了相关栅极驱动电路、高精度电池感测、故障检测电路和带内置看门狗的串行接口[6-7]。LTC3300可实现6节单体的双向同步反激式均衡,10 A最大均衡电流,能够达到92%电荷转移效率, 1 MHz可菊链式串行接口兼容SPI,可对6节串联单体电池均衡,未执行均衡操作时的静电流为23.5 A。

  (3)均衡模块:均衡主控通过均衡策略来控制MOSFET的打开和关断。当单体荷电量高于电池模块的平均值时,需要对该单体放电;当单体荷电量低于电池模块的平均值时,需要对该单体充电。如图2所示为均衡模块示意图。


  对于图2来说,假设检测到CELL 1电压过高,CELL 2(整个电池组或者某单体电池)电压过低,则初级绕组开关G1P控制M1场效应管接通,电流在变压器初级绕组中斜坡上升,直到在I1P引脚上检测到峰值电流(在I1p上检测),初级开关G1P随后控制M1断开,存储在变压器中的能量被转移到次级绕组中,使得电流在变压器的次级绕组中流动;次级开关G1S同步控制M2接通直到次级电流降至零(在I1S上检测),一旦次级电流降到零,次级开关G1S控制M2断开,初级开关G1P重新控制M1接通,如此重复循环。这样,CELL1多余的电荷即可从该单体逐渐转移到需要电池的模块中,达到单个电池放电的目的。对CELL2(整个电池组或者单体电池)充电过程与放电一样。

2 电路仿真

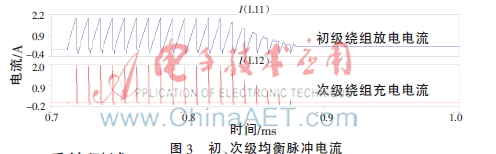

  仿真工具采用凌力尔特公司提供的模拟软件LTspiceIV,仿真参数为:电池组由6节电池串联而成,MOSFET开关频率为5 kHz;检测电阻Rpri=Rsec=25 mΩ,变压器匝数比为1∶1;变压器初、次级励磁电感Lm= 30 H;初级最大占空比Dp=0.35;次级最大占空比Ds=0.25。如图3所示,上面为初级绕组电流达到2 A时(峰值电流),初级MOS关断,在初级MOS关断瞬间,次级MOS打开,能量从初级变压器绕组转移到次级变压器绕组,当次级绕组检测到电流为零时,次级MOS关断。这样实现初级绕组与次级绕组能量的双向传递,从而重复上述循环。通过图3可知,仿真波形与理论分析一致,且由均衡电流大小可知,均衡系统具有速度快的特点,所以该方案具有可行性。

3 系统测试

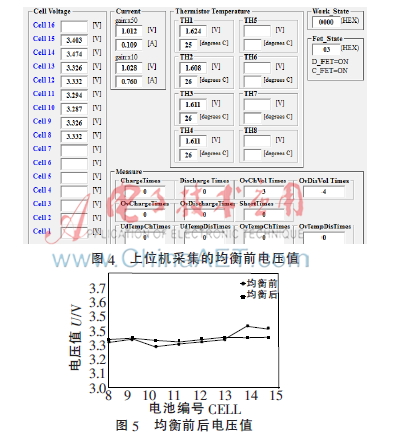

  实验采用的电池组额定总容量为4.8 Ah,由8节磷酸铁锂电池串联组成,单体额定电压为3.6 V,单体额定容量为600 mAh,在初始状态不一致的情况下,采用本系统在电池空载状态下对其进行均衡。均衡前电压如图4所示,由上位机采集所得,其中标号为Cell 14的电压最高为3.474 V,标号为Cell 10的电池电压最低为 3.287 V。经过30 min静态空载测试后,绘制成如图5所示的坐标图,从中可以看出,各个单体电池的电压趋于一致,所以该方案具有实用性。


4 结束语

  为了解决电动汽车锂电池成组后的不一致性,本文设计了双向反激式变压器均衡系统,采用了简单的双绕组变压器实现多个单体的双向均衡,均衡电流高、速度快,减少了均衡时间。从实验结果看,该均衡方案能够将能量从高电压的单体向低电压的单体转移,使各个单体电压趋于一致,达到均衡的效果,从而延长了锂电池组的使用寿命及确保其安全性,保障了电动汽车的性能和安全。

参考文献

  [1] 杨春雷.电动汽车电池管理系统关键技术的研究[D].哈尔滨:哈尔滨工业大学,2011.

  [2] 杨洪.纯电动汽车锂电池组充电均衡技术的研究[D].郑州:郑州大学,2012.

  [3] 王波.基于LTC6803的电池管理系统的设计[J].电源技术,2013,37(7):1188-1190.

  [4] 王牧之,王君艳.反激式高频变压器的分析与设计[J].现代电子技术,2011,34(8):157-160.

  [5] 李哲.纯电动汽车磷酸铁锂电池性能研究[D].北京:清华大学,2011.

  [6] 谭小军.电池管理系统深度理论研究[M].广州:中山大学出版社,2014.

  [7] 王旭光.动力电池组均衡研究与设计[D].杭州:杭州电子科技大学,2011.
