摘 要：直流电机PWM调速实质是利用电力开云棋牌官网在线客服器件的开关特性控制直流电源的开通与关断时间来改变电机两端电压的大小，从而实现调速。但电机两端电压的变化不仅会改变转速，而且也会对电机转矩、机械特性造成影响。为了研究电机PWM调速对电机运行特性的影响，搭建了直流电机驱动电路进行实验，并根据实验数据的分析计算，得出PWM波影响直流电机运行特性的规律。

关键词： PWM调速；直流电机；运行特性、

0 引言

　　PWM即脉冲宽度调制，PWM调速就是在固定的频率下，通过控制电力开云棋牌官网在线客服器件在一周期内的开通与关断时间，调整直流电机两端的电压大小，从而调节电机转速[1]。PWM调速具有控制方便、调速平滑、响应速度快等优点，因此在直流电机调速领域中被广泛采用[2-3]。PWM调速主要靠电压的调整，而电压的变化对直流电机的转矩、机械特性也会造成影响。为研究这种影响的变化规律，设计直流电机驱动电路进行实验，通过调节PWM波的占空比和频率来进行对比试验，然后对实验数据分析计算，得到PWM调速对电机运行特性的影响。

1 直流电机运行特性

　　直流电机的运行特性主要包括转速特性、转矩特性、机械特性（转速-转矩特性）及效率特性。本文主要讨论前三种特性。

1.1 转速特性

　　转速特性是指在额定电压和额定电流的情况下，电机的转速n与电枢电流Ia之间的关系。

　　式中，Ce为电动势常数；为每一磁极总磁通量；U为电枢端电压；Ia为电枢电流；Ra为电枢电路总电阻。

1.2 转矩特性

　　转矩特性是指在额定电压和额定电流下，电机的转矩Te与电枢电流Ia之间的关系。

　　式中，为转矩常数。

1.3 机械特性

　　机械特性作为电机一个重要的特性，是指电机在额定电压和额定电流情况下，转速与转矩之间的关系。

　　式中，为理想空载转速，为机械特性斜率。

2 PWM调速电路设计方案

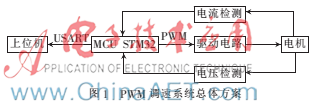

　　根据直流电机的运行特性公式（1）~（3）可知，直流电机的运行特性与U和Ia均有关。为准确分析PWM波对运行特性的影响，直流电机驱动电路需采集电机的电流值和电机两端的电压值。总体设计框图如图1所示[4]。

2.1 驱动电路

　　驱动电路由IR2110驱动芯片和场效应管搭建的H桥电路组成。IR2110是高电压、高功率MOSFET和IGBT驱动芯片，具有独立的高端和低端输出通道，其高压侧可承受500 V~600 V的电压[5]。图2为H桥驱动电路，MOSFET选用IRF540，自举电容为0.47，自举二极管为1N5819。电机的控制信号为PWM1、PWM2，分别接STM32的PB12、PB13。其中PWM1为正转控制信号，PWM2为反转控制信号。PWM1和PWM2同时输入时为能耗制动。

2.2 电流、电压检测电路

　　驱动电路电流检测选用线性电流传感器ACS712，该器件输出电压与检测的电流有很好的线性[6]，将该芯片串接在H桥与电源之间，如图2所示。系统中ACS712输出与STM32的PA0相连。电压检测选用电阻分压的方式，将电机两端电压接10和1电阻接地，用STM32的PA1端口采集两电阻之间的电压。

2.3 STM32及上位机

　　STM32用于输出PWM波以及电机的电流、电压采集与转换，并将数据通过串口输出。测试中上位机为PC，选用串口调试助手作为上位机软件。

3 数据采集

　　PWM波主要参数为占空比和频率，为确保结果准确可靠，分别进行恒定频率不同占空比和恒定占空比不同频率实验。实验选用正科ZYTD-60SRZ的24 V/36 W永磁式电机，其空载转速2 000 r/min，空载电流为0.23 A。

3.1 恒定频率不同占空比

　　实验中PWM输出的频率不变，占空比逐渐增加，从上位机得到电机的电流值和电压值。为排除误差引入的干扰，得到准确的数据，选择3个不同频率进行实验。图3为不同频率下电机两端的电压变化曲线，表1为不同频率下电机的电流值。

　　由实验可知，在频率恒定，占空比达到一定值时，电机两端电流才会受到占空比的影响。且电机两端的电压与占空比呈线性关系变化。电机电流随占空比增加而增大，低占空比时增加缓慢，占空比达到一定值后电流快速增加，之后趋于稳定。

3.2 恒定占空比不同频率

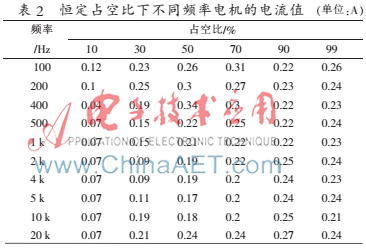

　　为使数据准确可靠，选择占空比分别为10%、30%、50%、70%、90%、99%进行实验。实验过程中，占空比不变，频率由低到高逐渐增加，得到电机的电流值和电压值，绘制图表如下。图4为恒定占空比下电机两端的电压变化曲线，表2为恒定占空比下电机的电流值。

　　由上述实验可知，在低占空比的情况下，频率对电机两端电压影响较大，而高占空比时，影响则小得多。但是低频时，电机运行会产生抖动，且噪声较大；高频时则运行平稳，且噪声小。该实验中，电机在1 kHz时运行平稳，噪声小。电机的电流与电压的变化规律几乎一致，且在同一频率下的电流变化正好印证了恒定频率不同占空比的实验。

4 验证实验

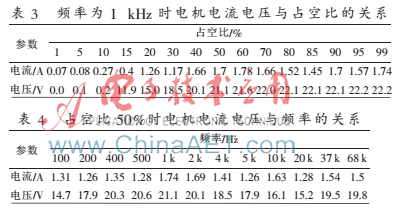

　　为了验证实验结果的正确性，便于对电机运行特性进行分析。选用强磁24 V直流电机验证。其结果如表3、表4。

　　由表3、表4的数据可得到与上述实验相同的结果，因此，可得到实验结果如下：

　　（1）占空比达到一定值，电机两端电压才会增加，且与占空比近似线性；

　　（2）电流在低占空比时电流较小，达到一定值时电流迅速增大，接近额定电流时，趋于稳定；

　　（3）电机在低频运行时，会有抖动且噪声大，高频时运行平稳、噪声小；

　　（4）频率对电机两端电压的影响与占空比有关，占空比高则影响小，占空比低则影响大；

　　（5）电机的电流变化与电压的变化趋势大体一致。

5 运行特性分析

　　由实验可知，用PWM波控制电机时，占空比为影响电压、电流的主要因素，因此需要讨论占空比对运行特性的影响。该24 V/36 W直流电机的额定空载转速n′0= 2 000 r/min，可得：

　　由可得：

　　在对电机运行特性进行分析时，可认为恒定不变，则也为定值。

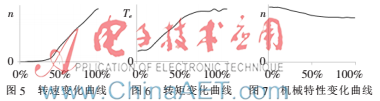

　　将数据进行运算得到该直流电机运行特性随占空比的变化曲线，如图5~7所示。

　　（1）转速特性

　　根据转速公式（1），在低占空比时，由于电压和电流变化较小，电机转速很小，当占空比超过一定值时，电压和电流均升高，在这一阶段转速开始上升，在占空比较高时，电机的电流和电压接近额定值，这时转速缓慢上升，直到达到最大值。

　　（2）转矩特性

　　根据转矩公式（2），转矩主要由电机电流决定，因此转矩的变化趋势与电机电流相似，在低占空比时，转矩很小，随着占空比增加转矩也增加，在高占空比时，转矩逐渐趋于稳定。

　　（3）机械特性

　　由公式（3）可知，电机的机械特性与转速和转矩有关，计算时设空载转速为定值，因此机械特性主要决定因素为转矩。在低占空比时，转矩很小，机械特性最好，随着占空比增加转矩增加，机械特性逐步减小，在高占空比时，转矩逐渐趋于稳定，机械特性也趋于稳定。

6 结论

　　通过搭建直流电机驱动电路，分析PWM波的占空比、频率对直流电机两端电压和电流的影响，得出相关数据并进行分析得到一般性结论，然后验证结论的正确性。根据实验结论和直流电机运行特性的相关计算公式，分析电压、电流的变化对运行特性的影响，从而得到脉宽调制对直流电机运行特性的影响。

　　（1）PWM波的占空比对运行特性的影响：电机转速与转矩变化趋势相似，在低占空比时，转速和转矩很小，当占空比超过一定值时，转速和转矩增加，在高占空比时，转矩逐渐趋于稳定；而机械特性在低占空比时最好，随着占空比增加机械特性逐步降低。

　　（2）PWM波的频率对运行特性的影响：随着频率增加电机运行的抖动和噪声减小，但综合硬件设计，使用PWM控制电机时，应选取合适的频率。
