PI持续推动辅助和待机电源的高效率进步

2015-10-12
作者:于寅虎
关键词: PI 电源 TEC 开关IC

在电子设备里,辅助和待机电源的高效率都决定着整个设备的节能表现,因此任何电源转换IC的效率提升都备受业界关注,日益严格的总能耗(TEC)法规正促使工程师设法降低系统的所有工作模式下的功耗

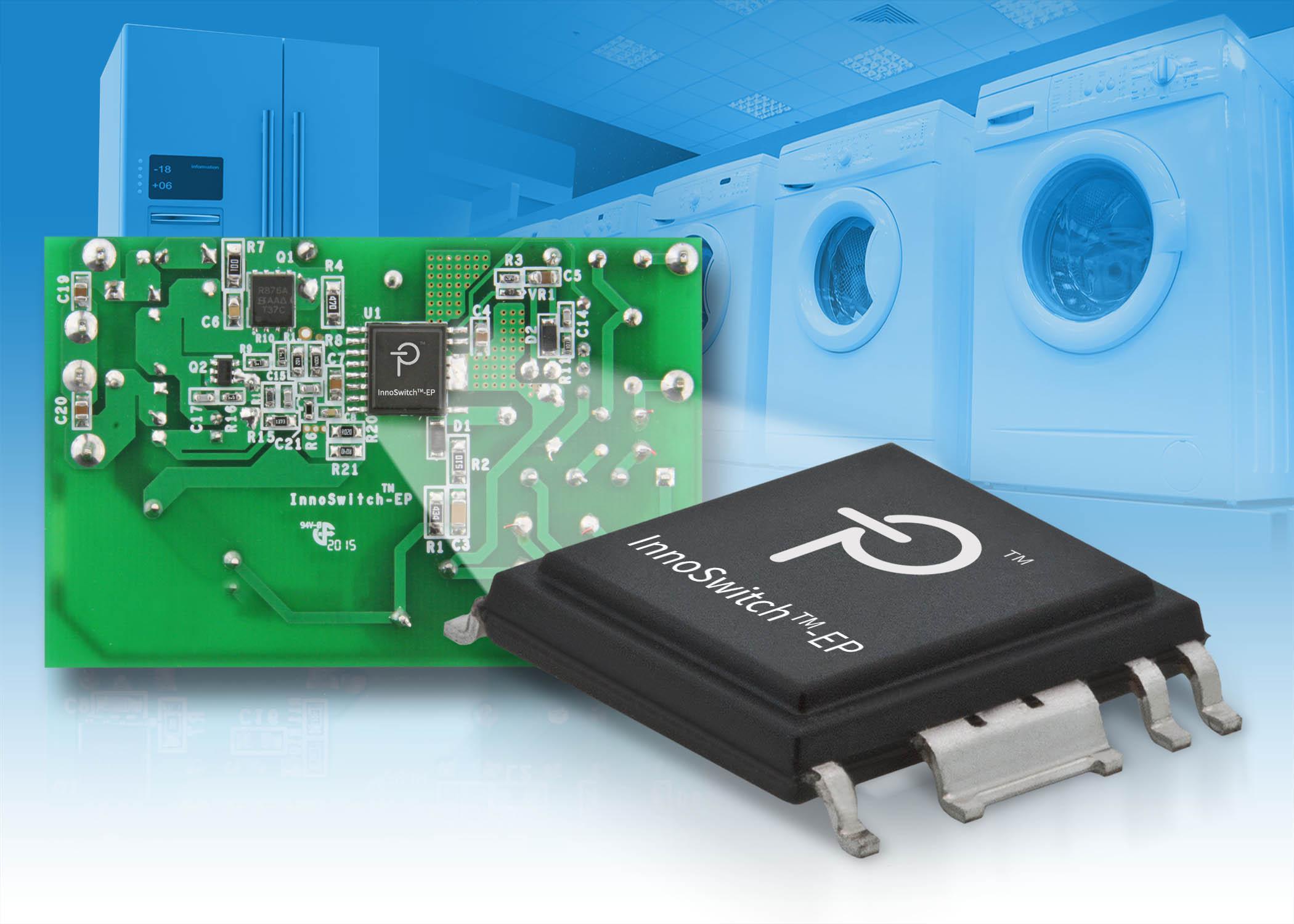

日前,PI公司发布了InnoSwitch™-EP系列恒压/恒流离线反激式开关IC,再次提升了电源开关IC的性能指标。长期以来,PI公司的开关IC因其公认的耐用性和作为高集成度器件所具备的固有可靠性优势,而广泛应用于辅助和待机电


InnoSwitch™-EP的关键指

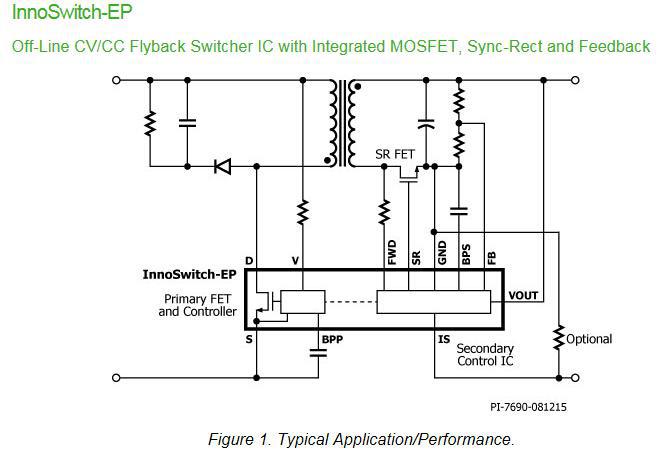

PI公司市场总监Shyam Dujari先生介绍,新的IC产品系列集成725VMOSFET、同步整流和精确的次级反馈检测控制,在多路输出的应用中可以提供出色的交叉调整率,同时提供完善的输入过欠压保护及快速的动态响应特性。


图为PI公司市场总监Shyam Dujari

Shyam Dujari表示,例如,InnoSwitch-EP IC20 W多路输出电源设计中实现约90%的效率,同时将空载功耗降到30mW以下。输入过压保护点的精度达到精确的+/-5%范围过流保护(OCP)可以在+/- 5%范围以内


核心技术:FluxLink

Shyam Dujari介绍,InnoSwitch-EP IC之所以可以达到如此高效率的性能,主要是源于其采用了PI公司创新的FluxLink™技术,这一种同时兼具初级反馈和次级反馈特性的电路处理结构,一方面具备了初级反馈方案电简单优点,另一方面具备了次级反馈方案优异电路性能

光耦是传统次级反馈电路一个重要组成部分,其存在也会引起系统故障率的提高,系统成本也会因光耦的存在而FluxLink技术的突出特点之一就使电路省去了光耦的使用,将初级侧、次级侧、以及反馈电路在一个单芯片表面贴封装中,这样完成了元件简单化的过程

Shyam Dujari表示,这种控制方式带来的优势包括:1.次级侧直流电压和电流测量能做到高精度;2.专有的新的反馈技术无需笨重的光耦,省钱;3.避免在初级侧稳压(PSR)方案中进性能折衷;4.次级侧稳压(SSR)方案设计质上对外部元器件的公差不敏感,如变压器、二极管、电阻和电容

因此,FluxLink技术的运用不仅能实现高性能次级反馈控制,而且还能实现初级反馈控制通常所的简单性和元件数的优势。这样有助于采用高效的同步整流技术,从而在包括重载在内的整个负载范围内均提供极高的效率

InnoSwitch-EP IC的重点应用领

结合上面谈到的InnoSwitch-EP系列IC诸多优异性能,可以使得InnoSwitch-EP IC在增加电源的可靠性的同时减少了BOM元件数且可其性能会随时间下降的光耦

同步整流管FET上的低电压降可确保输出电压干线之间维持高度精确的交叉调整率,这有助于省去二级线性调整器,既节省成本又降低能耗。这些优势使其适于众多应用,包括微波炉、洗衣机和干衣机等家电应用,以及PC/服务器、空调系统、显示器、电视机和智能照明镇流器的待机电源

InnoSwitch-EPIC还能使设计师满足新的能源之星第7显示器标准
