北斗高性能低噪声放大器的研究与设计
2014年微型机与应用第20期
王丽黎1,杨海龙1,刘江凡2
1.西安理工大学 自动化与信息工程学院,陕西 西安 710048; 2.空间微波技术重点实验室,陕西 西安 710048
摘要:针对国内北斗行业的发展,介绍了一种适用于北斗B3频段的低噪声放大器的设计原理和设计方法,并给出了设计结果。为了达到更好的增益,采用了3级级联的方式。最终设计出的低噪声放大器在B3频段内的增益为(40±0.5)dB,输入驻波系数小于1.5,输出驻波系数小于1.2,噪声系数小于1 dB,在全频段内无条件稳定。
Abstract:
Key words :

 摘 要: 针对国内北斗行业的发展,介绍了一种适用于北斗B3频段的低噪声放大器的设计原理和设计方法,并给出了设计结果。为了达到更好的增益,采用了3级级联的方式。最终设计出的低噪声放大器在B3频段内的增益为(40±0.5)dB,输入驻波系数小于1.5,输出驻波系数小于1.2,噪声系数小于1 dB,在全频段内无条件稳定。

关键词: 低噪声放大器;北斗;噪声系数

0 引言

  随着国内北斗定位系统的不断完善,国内已有很多学者着手研究适用于北斗频段的天线和滤波器,本设计适用于BD3的低噪声放大器,将实现对BD3频段低噪声放大。低噪声放大器常用于接收系统的前端,其性能的好坏直接影响着整个系统的性能。低噪声放大器的性能指标主要是噪声系数、增益、工作频带、电压驻波比和带内平坦度等,尤其是噪声系数和增益对整机性能影响较大。如果工程中需要的增益比较大,就需要多级放大器级联,多个放大器级联的噪声系数为:


  其中,Nf表示总的噪声系数,Ni表示第i级的噪声系数,Gi表示第i级的增益[1]。从式(1)可以看出,对整个系统的噪声系数影响比较大的是第一级的噪声系数,因此本文设计的重点在第一级,选择安华高公司的一种低噪声元器件ATF34143;考虑到整体尺寸的要求,第二级和第三极采用RFMD公司的SPF5043z。本文设计的LNA的中心频率为1 268.52 MHz,带宽为20 MHz,适用于北斗的B3频段(B1中心频率为1 268.52 MHz,带宽为20 MHz)。

1 技术指标

  低噪声放大器的主要技术指标如下:工作频率为 1 258 MHz~1 278 MHz,中心频率为1 268.52 MHz,要求全频带稳定;增益>37 dB,平坦度<0.5 dB;噪声系数<1 dB,输入驻波比<1.5,输出驻波比<1.2;介电常数Er=2.65,板材厚度为0.8 mm;外形尺寸为20 mm ×40 mm。

2 系统结构和芯片的选择

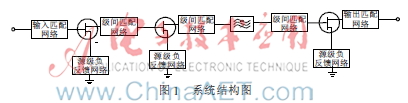

  高性能的低噪声放大器得益于它的高增益和低噪声系数,可以应用在转发器、抗干扰等更多的实际应用中。设计中对整体的结构布局如图1所示。


  图1中第一级采用的是安华高公司的一种低噪声的元器件ATF34143,可以通过Advanced Design System(ADS)对其进行偏置电路的设计、稳定性分析以及输入输出的匹配;第二级和第三级选择了RFMD公司的SPF5043z(是一种集成的低噪声放大器模块,不需要额外的匹配电路),这样就大大节省了电路的尺寸,并缩小了空间尺寸。再者设计的第二级与第三级之间加入了带通滤波器TA0862a(一种输入输出都是50 、适用于B3的带通滤波器[2]),拥有较好的通带内的平坦度和带内损耗,如表1所示。


3 低噪声放大器电路的设计和匹配

  第一级选用了低噪声元器件ATF34143,根据芯片的特点,选定了其在3 V、20 mA工作状态的S2P文件,与TRL校准提取的S参数比对以后进行了稳定性分析以及输入输出端的匹配。在ADS中导入S2P文件以后对电路做稳定性分析。

  稳定性要满足的3个条件:

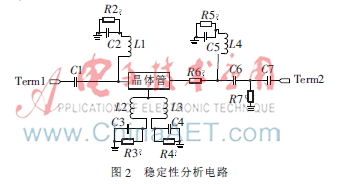

  K称为稳定判别系数,K>1是稳定状态。只有当3个条件都满足时,才能保证放大器是绝对稳定的[1]。一般采取的稳定性措施有:(1)引入负反馈;(2)在管子的输入或者输出端口串并联电阻。这两种方法都有效,但是一般在设计中往往采取多种方法相组合的方式来做稳定[3]。图2是已经做好稳定性的电路,在其输入端口并联了50 ?赘的电阻,输出端口串联了一个22 和并联了一个500 ?赘的电阻,并加入了负反馈。图3为稳定性曲线,可以看到在0~10 GHz大于1的情况下都是稳定的,确保了芯片工作在稳定状态。

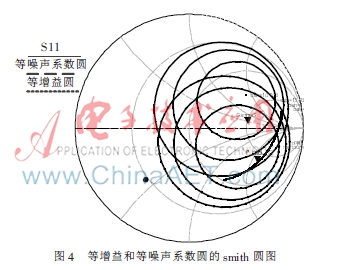

  在设计低噪声放大器时,既要求最好的噪声系数,又要求最大的增益。因此在调节整个电路的稳定性时,就要考虑到最好增益和最佳噪声系数之间的关系[4],图4为等增益圆和等噪声系数的smith圆图。

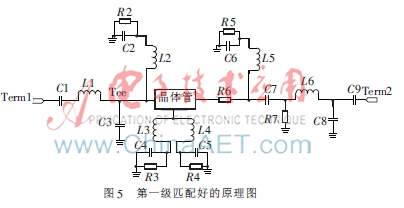

  最佳噪声和增益点的匹配是低噪声放大器设计关键,GammaS是源反射系数的最佳值,是从分立元件向源看去的。图4中增益圆,其步进为1 dB,增益圆圆心代表着最佳增益点,短实连续线为等噪声系数圆,其步进为0.2 dB,其圆心代表着最佳的噪声点。因此,为了获得较好的噪声系数和较好的增益,在设计的过程中尽量使S*11与GammaS相接近。图4中m6为BD3的中心频率1 268 MHz的S11(实线)所在的点,对其取共轭,可以想象它与GammaS非常接近。调整好最佳的源反射系数以后,就要对其进行输入输出匹配,匹配的电路如图5所示。仿真结果如图6所示。

  第二级和第三级采用的是RFMD公司的SPF5043z,它是一种理论上不需要匹配的集成的低噪声放大器模块,但是实际中可能需要调整,这对于整体的电路设计尺寸来说减少了后两级的匹配网络,大大节省了空间,缩小了整体的尺寸,这对于实际工程应用意义重大。芯片手册给出的SPF5043z的电路如图7所示[5-6]。


4 测试的结果

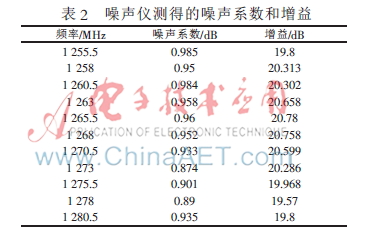

  低噪声放大器的测量内容主要为S参数和噪声系数,S参数的测量采用Agilent的矢量网络分析仪,测量的结果如图8所示,图中的中心频率为1 268.52 MHz,Span=20 MHz,图中包含S11、S21、S12、S22以及输入输出端的smith圆图,输入端口的回波损耗>20 dB,换算后的输入端口的驻波系数<1.2,输出端口的回波损耗>20 dB,换算后的输出端口的回波损耗<1.2,增益以及平坦度为(40±0.5) dB,满足设计要求。噪声系数的测量采用Agilent噪声分析仪测试,由于低噪声放大器的增益比较大,为保护噪声系数分析仪,在低噪声放大器的输出端口加入了20 dB左右的衰减器,确保其在安全范围内。最终测定的噪声系数以及加上20 dB衰减以后的增益如表2所示,噪声系数在通带内<1 dB,比较理想,增益与矢量网络分析仪测的相比也比较吻合,能够满足较多工程的应用要求。


5 结论

  本文设计出的BD3低噪声放大器的性能参数满足设计要求,性能参数比较理想,其较低的噪声系数和较高的增益以及平坦度,可以应用在信号的接收、转发器、抗干扰等实际工程应用中,具有良好的应用前景。

参考文献

  [1] 徐兴福.ADS2008射频电路设计与仿真实例[M].北京:电子工业出版社,2009.

  [2] TAI-SAW Technology Co.. TA0862A 北斗B1和GPS L1的滤波器芯片资料[S].TAI-SAW Technology Co.,2013.

  [3] LUDWIG R. RF circuit design: theory and applications[M].北京:电子工业出版社,2002.

  [4] 卢洪树,张晓发,袁乃昌.带有新型偏置电路的X波段低噪声放大器设计[J].电子技术应用,2013,39(06):40-42.

  [5] ENGEN G F, HOER C A. Thru-reflect-line: an improved technique for calibrating the dual six-port automatic network analyzer[J]. IEEE Transactions on Microwave Theory and Techniques, 1979,27(12):987-993.

  [6] RFMD.SPF5043z 芯片资料[S]. RF Micro Devices,2004.
