摘 要：由于DM9000A需要复杂的初始化流程，因此多采用ARM或者内嵌CPU的FPGA驱动，而使用这两者通常都不能充分利用DM9000A的网络带宽。将DM9000A应用在以FPGA器件为核心器件的网络相机系统中。为了提高DM9000A的网络发送带宽，对DM9000A在FPGA平台上的使用提出两点改进，并在应用系统中验证了改进的可行性。

关键词：DM9000A；高清网络相机；FPGA

1 硬件设计

DM9000A是Davicom公司推出的一款高速以太网接口芯片，是完全集成的符合成本效益的单芯片快速以太网MAC控制器，其功耗低，处理性能高，而其操作又非常简单，具有通用的处理器接口，可以与多种处理器直接连接，数据总线宽度可设置为8 bit和16 bit，支持3.3 V和5 V电源模式[1]。

EP3C55是Altera公司低成本、低功耗的CycloneⅢ系列FPGA器件，该器件具有5.5万个IE逻辑单元，2.4 MB的嵌入式RAM资源和312个硬件乘法器[2]。

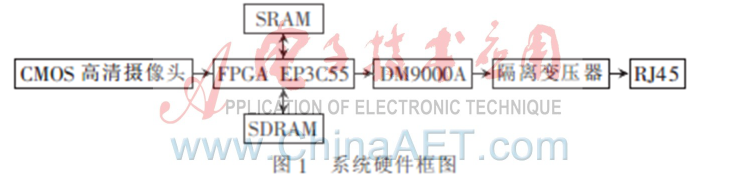

在本设计中，EP3C55控制整个系统的运行。EP3C55首先需要完成对DM9000A的初始化。完成对CMOS摄像头的初始化，然后启动图像采集，对图像数据进行JPEG压缩，再通过DM9000A发送至PC，同时DM9000A还接收从PC发送过来的控制数据帧，由FPGA负责对数据进行解析并进行相应的控制操作，系统的硬件设计框图如图1所示。

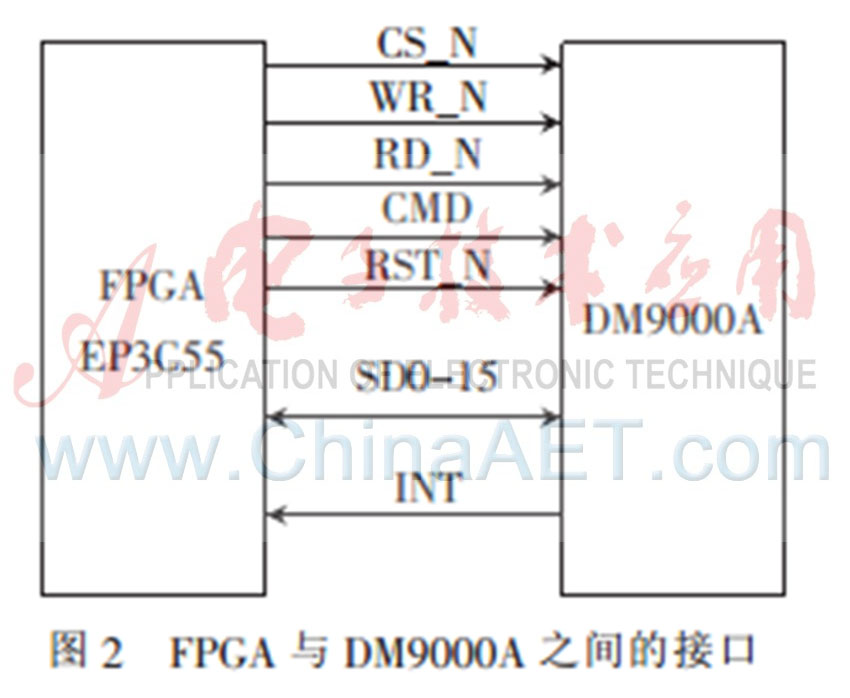

系统中FPGA与DM9000A的接口如图2所示，DM9000A采用16位总线操作模式，SD0~SD15、CMD、INT、IOR、IOW均与FPGA的通用I/O口相连。

2 对FPGA操作DM9000A的改进

2.1 Nios CPU与硬件模块切换操作DM9000A

本设计使用DM9000A实时传输JPEG压缩后的500万像素图片，需要达到14帧/s的实时速度。为了保证图像质量，压缩比选择在25倍左右，通过计算可知DM9000A的速度需要达到55 Mb/s左右。

由于DM9000A操作需要一个复杂的初始化流程，因此通常在FPGA驱动DM9000A时均采用如Nios或者Microblaze等FPGA内嵌CPU的形式[3-4]。因为使用FPGA内嵌CPU，通常都是使用GPIO模拟DM9000A接口时序，对DM9000A进行读写操作，DM9000A的并口最大支持100 MHz的操作速度，而嵌入CPU的GPIO通常最大频率也只能达到1 MHz~2 MHz的频率，最终导致DM9000A的网络速度不会大于10 Mb/s，所以采用内嵌CPU后，虽然提高了对DM9000A操作的灵活性，但却大幅度降低了对DM9000A的操作速度。为了消除该瓶颈，使网络速度达到要求，本文提出了如图3所示的NiosⅡ嵌入式CPU与硬件逻辑模块切换操作DM9000A的模式。

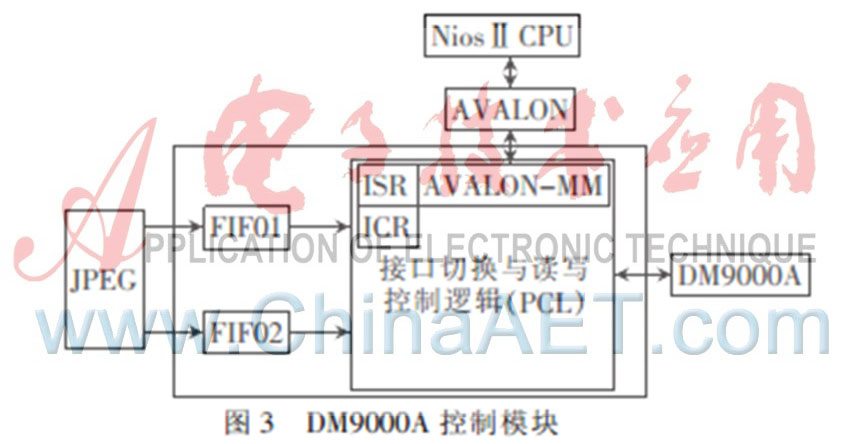

图3所示模块是一个自定义的AVALON-MM设计，由NiosⅡ CPU控制该模块的各种操作，该模块定义了一个状态寄存器IMAGE_STATE_REG和一个控制寄存器IMAGE_CONTROL_REG。32位状态寄存器的[4：0]代表FIFO1深度，[5]位代表FIFO1错误，[6]位代表FIFO2错误，[7]位代表硬件逻辑一次传输完成标志，[8：19]代表本次传输包序号，[20：31]代表本次传输包的有效数据长度。32位的控制寄存器的[0]位控制总线切换，[1]位控制硬件逻辑的发送使能，[2]位控制读取FIFO1，[3]位控制复位FIFO1和FIFO2。

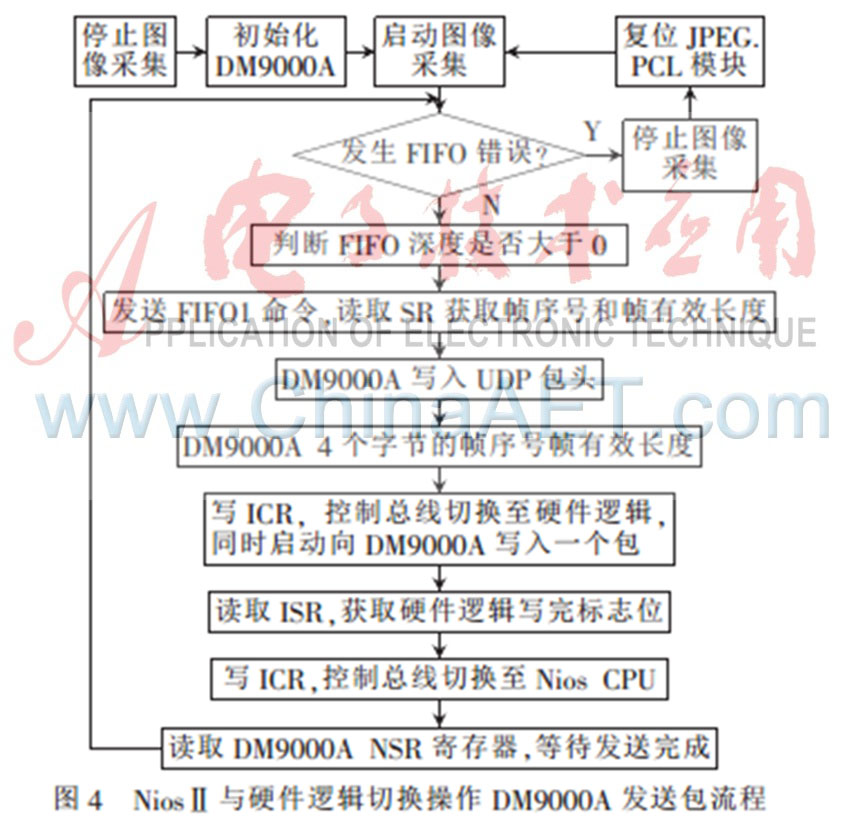

FPGA通过DM9000A发送出的图像帧长度固定为1 442 B，其中42 B为包头，1 400 B为图像数据，而图像数据中最开始的4个字节是从ISR读出来的图像帧符号和有效图像长度，JPEG压缩模块按照该格式对压缩后的数据进行打包，先往FIFO2中不断写入图像数据，当图像数据满1 400 B时即往FIFIO1写入一个命令数据，当每一帧图像的最后一个包不满1 400 B时，将向FIFO2中写0补足1 400 B，同时在FIFO1中写入命令数据时指示本包中的有效图像长度。CPU初始化DM9000A以及从FIFO1、FIFO2读出数据的具体流程如图4所示。

使用该方法可以完全清楚因为读写DM9000A接口引起的网络速度瓶颈，然而使用该方法后，DM9000A最大速度还只能达到50 Mb/s左右，因此又提出如下的改进。

2.2 发送数据包程序的优化

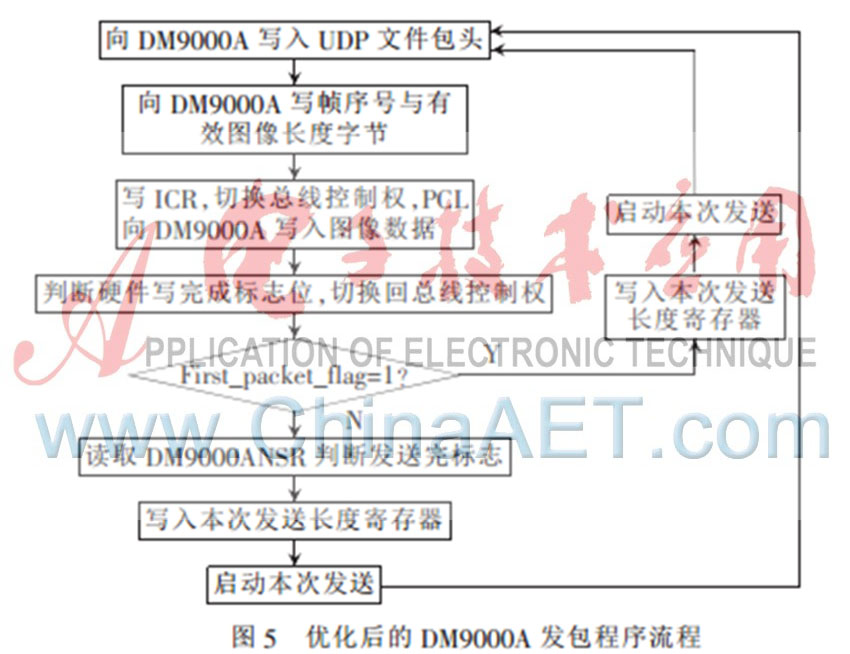

通常控制DM9000A发送一包网络数据的流程是首先向DM9000A缓冲区写入数据，然后写入本次需要发送数据的长度至DM9000A寄存器，再启动发送使能，发送下一帧数据之前首先不断读取DM9000A的发送完成状态寄存器。通过分析这种流程发现，向DM9000A缓冲区写入数据需要大量时间，另外DM9000A发送一包数据又需要大量时间，而这两部分时间又是完全不重叠的，由此才导致DM9000A速度最大只能达到50 Mb/s。如何进一步提高DM9000A的网络速度？通过仔细查看DM9000A的数据手册发现，DM9000A支持最多在发送缓冲区存放两帧数据，DM9000A会自动根据写入的先后顺序对数据帧编号，同时又针对不同帧的状态寄存器。本文发送的一个数据包长度为1 400 B，发送缓冲区大小为3 KB，因此缓冲区大小满足同时存在两个帧的需求，本应用中可以采用DM9000A发送数据的同时写入数据，优化后的数据发送流程如图5所示。

使用该优化方法后，DM9000A的数据发送带宽可以稳定达到75 Mb/s，满足了本设计对网络带宽的需求。

系统采用Altera FPGA EP3C55控制DM9000A以太网控制器实现压缩图像的以太网传输，创新性地提出了采用FPGA内嵌CPU与硬件逻辑交替控制DM9000A的方式来提高DM9000A的网络带宽，另外还通过优化DM9000A的软件程序，使得FPGA使用DM9000A发送网络数据的带宽稳定达到75 Mb/s。本系统最终使得DM9000A网络部分满足高清图像压缩后实时传输的需求，同时有力地拓宽了FPGA在嵌入式网络设计方面的应用范围。
