电力系统是我国能源行业的最重要组成部分。纵观20世纪的社会和经济发展，一个突出特点是，电力的使用已渗透到社会经济、生活的各个领域。

电力系统，从理论上讲，具有统一性、同时性和广域性的特点，因此，全国性、区域性，以致于跨国性的电网互联早就受到各国电力部门的普遍重视。可以预见，21世纪的电网互联将会得到更快的发展，同时随着电力系统的不断扩大，将对电网的设备、控制手段、管理方式、电力市场支持技术、以及环保技术提出更高的要求。

电力系统自动化程度不断提高，要求越来越多的 变电站达到无人值班站的标准，而二次设计简单、施工快捷、检修方便的变电站综合自动化系统的优势越发明显。本文主要介绍研祥智能 EIP（嵌入式智能平台）产品在变电站综合自动化系统中的应用。

[系统结构]

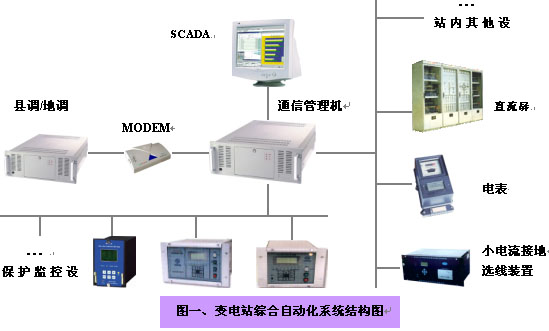

该系统为分层、分布式综合自动化系统，整个系统由保护监控装置、通信管理机、SCADA监控系统组成，如下图一所示。

[系统框图]

由图一可以看出，通信管理机完成的功能主要有如下几点：以RS-485方式完成与SCADA系统、保护监控装置的通信；接入MODEM/光端机/扩频电台完成与县调、地调的数据通信；完成与站内其他智能设备的数据通信，如直流屏、多功能电度表、小电流接地选线装置、其他厂家保护装置等。并且由于电力行业对于稳定性、可靠性的要求，系统选择性能出众、可靠性高的研祥智能EIP（嵌入式智能平台）产品作为通信管理机的核心操作平台，可以实现整个系统的稳定、可靠运行。

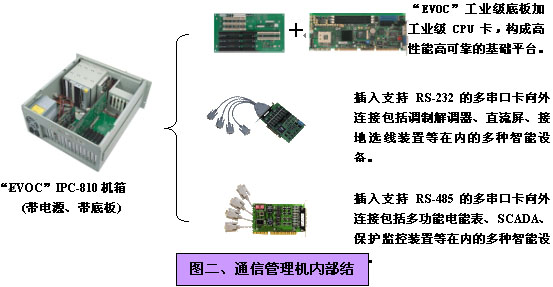

[应用图解]

根据110KV 变电站的规模及站内运行设备的数量，该通信管理机在设计时按照实用性、稳定性及可扩性设计原则，通信基础平台采用研祥智能科技股份有限公司生产的IPC-810机箱，内置工业级底板IPC-6114P7加工业级CPU卡FSC-1717VN全球最新的采用Intel875P芯片组的高性能主板。通信扩展则可选用ISA总线RS-485/422工业通信四串口卡一块，为与以RS-232方式通信的设备接口，可选用ISA总线RS-232通讯四串口卡一块，以下即其实际应用方案图解。

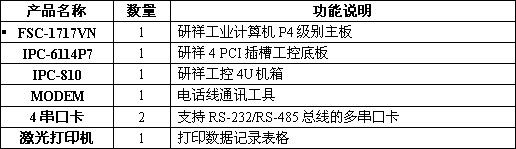

[系统配置说明（采用研祥公司的产品）]

[系统总体评价]

1、 高可靠性

研祥智能科技专心致力于 EIP（嵌入式智能平台）的研制与生产，投入大量人力物力进行产品性能和可靠性的提升，在生产及测试方面，严格把关，确保每一出自研祥的产品都符合客户需要。作为国内同行业唯一一家率先通过ISO-9001：2000版质量体系认证的EIP（嵌入式智能平台）的厂商，研祥智能产品先后顺利通过《PC总线工业计算机及自动化产品》鉴定委员会专家测试组、空军电子设备测试中心、工业总公司检测中心、中国电子产品质检中心等测试机构的各项严格测试，证明研祥智能科技的产品适应在各种需要长时间运行的恶劣环境使用，“EVOC”产品由美亚公司进行质量承保。

2、 安装方便

根据研祥智能多年在工业级计算机领域的服务经验，一个好的嵌入式解决方案，除了性能方面能够傲然出众之外，还需要为客户考虑现场操作的简易性。研祥智能在产品的结构方面同样精益求精，您可以在紧凑的机箱内游刃有余的安装各种扩展模块，线缆分布井井有条。专业就是深知客户的心思，并提前考虑。

3、 性价比优异

研祥作为国内最大的嵌入式智能平台生产供应商，在国内进行大规模生产测试，产品制造成本大大降低。遍布国内的分支机构就近为客户提供咨询和售后服务，有效减少日常的运营成本。因此我们产品的价格通常低于同类产品10%以上，具备优异的性能价格比。

4、服务一流

研祥智能作为中国 EIP（嵌入式智能平台）的领导厂商，不但提供性能出众的产品而且EVOC的服务网络遍布全国，除了深圳、北京、上海等14个直属分公司外，全国大中城市上百家代理商随时随地为您提供专业的服务，24小时响应客户需求。
