SNRBoost 技术孕育TI最新11 位 200 MSPS ADC

ADS58C48 与同类竞争四通道 ADC 相比,功耗锐降 30%
2010-07-26
作者:电子技术应用网记者:陈颖莹
关键词: 数据转换 高速ADC SNR TI

随着数字化应用的进一步普及,title="模数转换">模数转换技术一直在推陈出新。日前,德州仪器 (TI) 宣布推出业界最低功耗 11 位 200 MSPS高速ADC系列,德州仪器TI模拟器件业务拓展工程师王胜在北京向记者介绍了该ADC系列,其提供四通道 (ADS58C48)、双通道 (ADS58C28) 以及缓冲单通道输入 (ADS58B18) 选项。

此前TI的ADC产品已经很多了,这一次新推出的产品是11位的。王工透露,ADC、DAC通常情况下的分辨率一般是双数,这次推出的11位ADC也是为了更容易通过美国相关部门的审查,使其在中国市场发挥自己的优势。
TI有三大系列的 高速ADC系列,分别是:10~12 bit 的ADS52xx,其每通道的功率密度约为50 mW ,主要应用在医学成像、CCD成像和通信领域;11~16 bit的ADS4xx/58xx,其每通道的功率密度约为190 mW ~350 mW ,主要应用在成像和便携式测试领域;11~16 bit 的ADS54xx,其每通道的功率密度约为500 mW ~2.5 W,主要应用在通信和测试测量中。

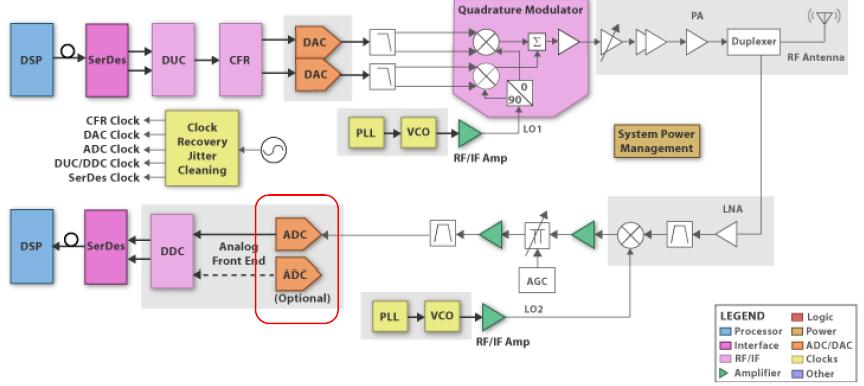

王工向记者介绍,此次新推出的ADC 都采用了 SNRBoost 技术,也就是一种增强信噪比( SNR)的技术,可为要求高达 65 MHz 信号带宽的多载波与多模式通信系统(如CDMA、WCDMA、TD-SCDMA、LTE 以及 WiMAX 等)提高带内信噪比 (SNR)。例如,ADS58C48 的 SNRBoost 技术可在 185 MSPS 下为整个 60 MHz 带宽提高达 4.3 dB 的 SNR,从而可为各种通信提高带宽与灵敏度,满足远程无线电头端 (remote radio head)、软件无线电、无线中继器以及 MIMO 分集接收机等应用需求。图1为ADC在一个TDSCDMA RX/TX中应用的框图。
ADC在在一个TDSCDMA RX/TX中应用的框图
图1 ADC在一个TDSCDMA RX/TX中应用的框图
此外还有其他优越性能:(1)业界最低的功耗:在 200 MSPS 下单位通道功耗为 215 mW (ADS58C48)、230 mW (ADS58C28) 与 310 mW (ADS58B18),可帮助制造商成功设计低功耗高密度的双通道及四通道接收机与数字预失真 (DPD) 反馈环路(如图2所示);(2)输入选项与用户可选 CMOS 或 DDR LVDS 可实现与 TI GCxxxx 数字射频产品、FPGA 以及数字 ASIC 解决方案的便捷连接;(3)评估板与 TSW1200 数字采集工具可实现快速评估与原型设计;(4)包括 DAC3283、PGA870、TRF3704、CDCE72010、GC5325 以及 TMS320C6727 在内的完整信号链可加速产品的上市进程。
DPD 反馈环路
图2 DPD 反馈环路
供货情况
采用 80 引脚 TQFP 封装的 ADS58C48(四通道)现已开始供货。此外,分别采用 64 引脚与 48 引脚 QFN 封装的 ADS58C28(双通道)与 ADS58B18(缓冲输入)目前也已开始供货。
如欲了解更多详情或申请样片,敬请访问:www.ti.com.cn/ads58c48-pr。
