ZIC2410:单片ZigBee解决方案
来源:中电网
摘要:CEL公司的ZIC2410是兼容ZigBee和IEEE802.15.4的完整单片无线解决方案。它包含一个带有基带调制解调器的RF收发器、硬连线MAC以及一个带有内部闪存的嵌入式8051微控制器。该器件提供多个通用I/O引脚、定时器和UART等外围设备功能,并且它是第一个提供嵌入式声音CODEC的器件,是超低功耗应用的理想选择。
关键词: 无线网络 ZigBee ZIC2410
Abstract:
Key words :

CEL公司的ZIC2410是兼容ZigBee和IEEE802.15.4的完整单片无线解决方案。它包含一个带有基带调制解调器的RF收发器、硬连线MAC以及一个带有内部闪存的嵌入式8051微控制器。该器件提供多个通用I/O引脚、定时器和UART等外围设备功能,并且它是第一个提供嵌入式声音CODEC的器件,是超低功耗应用的理想选择。

ZIC2410可采用两种工业标准封装:48引脚QFN(7mm×7mm)或者72引脚VFBGA(5mm×5mm)封装。
CEL公司为客户提供CEL ZigBee堆栈、编译库内的软件,以及所有研发客户应用时所需要的软件和硬件工具。通过用户应用软件可以利用任何流行的C语言编译器(如Keil)进行编译。

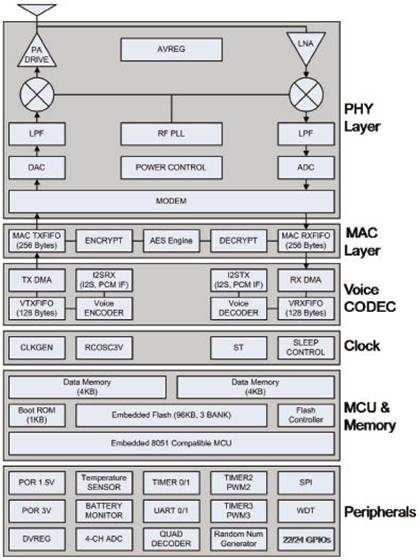

图1 ZIC2410方框图
ZIC2410主要特性
• 带有96KB嵌入式闪存的嵌入式兼容8051的微处理器,用于程序空间和8KB的数据内存
• 可调节的数据速率:250kbps针对ZigBee应用,500kbps和1Mbps针对客户应用
• 声音CODEC支持μ-law/a-law/ADPCM
• 高RF RX灵敏度:在1.5V时为-98dBm
• 高RF TX功率:在1.5V时为+8dBm
• 带有深度睡眠模式(0.3μA)的4级电源管理计划
• 单电源工作:利用内部稳压器时为1.9V到3.3V(1.5V内核)
• 用于客户应用开发的软件工具和数据库
ZIC2410应用
• 家庭自动化和安防
• 自动表计读数
• 工厂自动化和发动机控制
• 病人监控
• 声音应用
• 代替传统的有线UART
• 能源管理
• 远程无钥匙进入/应答
• 玩具
• PC外设

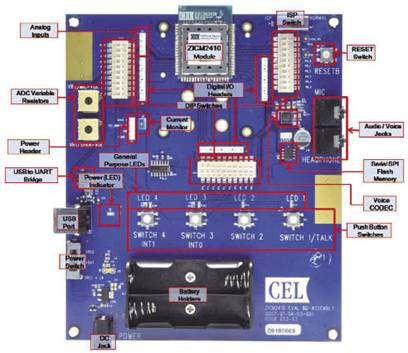

图2 ZICM2410-EVB3 评估板外形图
ZICM2410-EVB3 评估板
ZICM2410-EVB3
是一个PC接口板,ZICM2410P0/ZICM2410P2模块已经被安装在该板上。ZICM2410-EVB3可以用于配合带有模块的PC应用,针对用户应用将程序编入ZICM2410中。
ZICM2410-EVB3 主要元件
• ZIC2410QN48:CEL的单芯片IEEE 802.15.4/ ZigBee收发器
• ZICM2410P0:CEL的IEEE 802.15.4/ZigBee收发模块
• ZICM2410P2:CEL的IEEE 802.15.4/ZigBee带有外部功率放大器的收发器模块
• ZICM2410-EVB3:包含一个ZICM2410P0-1的评估版,用于开发和评估。利用CEL提供的软件工具,使其能够将用户创建的程序下载到ZIC2410中
• ZICM2410P0-KIT2: CEL的IEEE 802.15.4/ZigBee 评估套件
• ZIC2410:同ZIC2410QN48
更多详情,敬请浏览:
