1 前言

随着我国经济的高速发展和城镇化程度的不断提高，工业污水和生活污水日益增多。为维持经济的持续、健康增长和生态环境的良性循环，必须对工业及生活污水加以处理。目前，在我国主要城市和经济发达地区的城镇均已建成了各种规模的污水处理厂，但大部分经济欠发达地区的县市和小城镇没有对各类污水采取处理措施，而是直接排入附近河流。随着环保要求的不断提高，未采取污水处理措施的小城镇在未来若干年内必然会建立污水处理厂。小城镇量大面广，对污水处理设施的需求量很大。同时，受投资额的限制，这些污水处理厂更愿意采用经济、实用的产品。本文介绍的监控系统在满足污水处理设备安全、高效运行的同时具有很好的性价比，具有良好的经济、社会效益和推广前景。

2 原方案分析

在污水处理厂内，各种污水处理设备分布较分散。为监视现场设备的运行参数和运行状态，需要建立一套中央监控系统。该监控系统由现场检测、数据采集和处理、数据通讯和中央监控等部分组成，现场检测仪表检测到的设备参数和运行状态经过处理后通过计算机网络上传至中央控制室，中央控制室内的运行人员通过监控计算机监视全厂设备的运行状态。运行人员根据运行参数和设备运行状态发出各种控制指令，控制指令通过计算机网络传到现场，控制设备的相应动作。

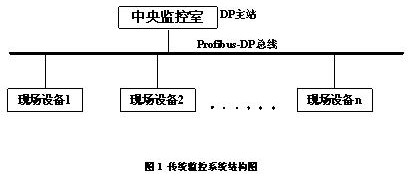

现场需要对模拟量和开关量进行监控，主要模拟量有流量信号、液位信号、压力信号、阀门开度信号等，主要开关量信号有刮泥车和吸泥车的启动、停止、运行、到位、故障及真空泵的工作状态等等。这些现场设备与中央控制室距离较远，目前大多数监控系统由分布式I/O完成检测与控制，现场设备与中央控制室之间的数据交换大都采用DP网络连接方式，在中央控制室设置DP主站，现场设备作为DP从站挂在DP网上。系统结构简图如图1所示。一个污水处理厂包括多个现场设备，每个现场设备作为1个DP从站连接到DP总线上。采用这样连结方式，现场施工工程量很大，需要架设电缆和桥架，费用较高，并且每个DP从站与DP主站之间采用有线连接，电缆容易损坏，维护起来比较麻烦。

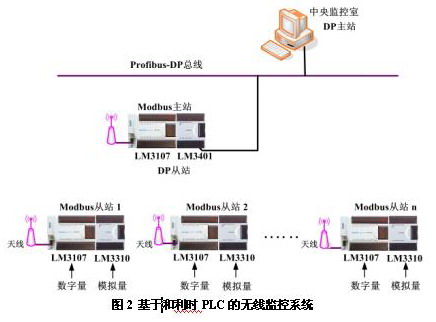

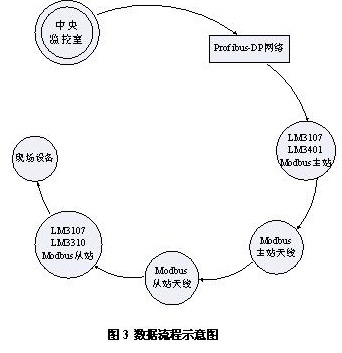

下位的LM3107通过RS232与无线通讯模块连接作为Modbus从站，上位的LM3107通过RS232与无线通讯模块连接作为Modbus主站。LM3107模块支持标准的Modbus
RTU协议，所以上位与下位LM3107之间采用Modbus通讯。上位的LM3107再通过LM3401DP从站模块与中央监控室进行数据交换。
无线通讯可以根据实际情况选择如下Modbus通讯参数：
校验：奇校验、偶校验、无校验
位数：7位、8位
波特率：300bps 、600bps、1200bps、2400bps、4800bps、9600bps、19200bps、38400bps
