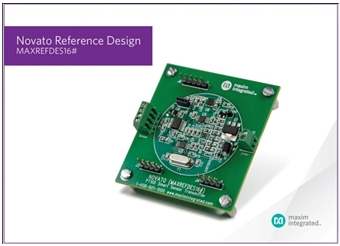

Maxim Integrated Novato (MAXREFDES16#)参考设计——采用HART®通信协议的4-20mA环路供电温度变送器，可以在工厂内实现便捷、超高精度的工业温度测量和传送。

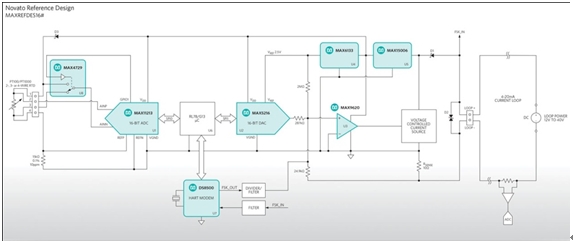

温度值是工业过程控制和自动化应用中测量最为频繁的参数之一。Novato参考设计通过高速可寻址远程发送器(HART)通信协议，经由4–20mA电流环将远端传感器的温度测量值发送至中央控制单元。该智能变送器能够以极低功耗传送-200°C至+850°C、精度优于±0.1%或±1.0°C的温度测量信号。Novato设计灵活，支持2线、3线或4线电阻温度传感器(RTD)输入，适用于PT100至PT1000各种类型的RTD，是多种工业应用的理想选择。
关键特性
2线、3线或4线RTD传感器输入
-200°C 至+850°C可测量温度范围
-40°C至+85°C工作温度范围
0.03°C温度分辨率
小于0.05%的跨度误差或者+23°C上下0.2°C（以较高者为准）
小于0.1%的跨度误差或者是工作温度范围上下1.0°C
12V至40V电源电压范围
200µA RTD激磁电流
3线RTD线电阻自动补偿
4–20mA电流环输出
10Ω至1kΩ环路负载
高速可寻址远程传感器（HART）通信协议需要230Ω的最小负载
环路电流限制器：30mA ±5mA
兼容HART协议
主要优势
- 高精度：支持-200°C至+850°C、精度优于±0.1%或±1.0°C的温度测量信号
- 高灵活度：支持2线、3线或4线RTD传感器输入以及PT100至PT1000各种类型RTD
- 低功耗：耗流低于3.2mA
- HART通信协议：HART功能集由AB Tech Solution公司开发，AB Tech位于马萨诸塞州Westford，是一家专注于工业自动化应用产品开发服务的工程公司。Novato的HART堆栈运行于Renesas®RL78/G13微控制器，支持全部通用和普通应用指令。
业界评价
· Maxim Integrated总监Sean Long表示：“未来工厂需要类似Novato这样的智能温度变送器，以测量宽范围温度信号、将数据迅速发送至中央控制单元，并且整个过程要求具有极低功耗。通过在Renesas RL78超低功耗微控制器上集成AB Tech的HART堆栈，Maxim为这一设计提供了完备方案”。
· Semicast首席分析师Colin Barnden表示：“工厂对高精度温度测量的需求十分迫切，该领域智能传感器的发展将带给我们智能化程度更高的工厂应用系统”。
尺寸信息
- 能够装入DIN B插座(直径小于40mm)内，满足现场传感器要求。
- 更多参考设计的相关信息，请访问Maxim参考设计中心。
