摘 要：随着芯片集成度的提高及封装技术的发展，系统设计与调试变得越来越困难，基于Quartus II软件自带的第二代系统级调试工具SignalTap II，采用EP4CE15F17C8的FPGA开发板为实验平台，以AD9280为核心进行数据采集系统的设计和调试。结果表明，采用SignalTap II可以有效地提高系统设计效率，增强对系统内部数据变化的监测，为复杂的数字系统设计调试提供了一种高效、便捷的方法。
关键词：FPGA；嵌入式逻辑分析仪； SignalTap II； 数据采集
随着FPGA技术应用的日益广泛，特别是可编程单芯片系统（SoPC）技术的发展，使得FPGA的设计任务越来越复杂，芯片内部具体工作变得集成化、不可视化。为了提高设计的高效性，更加方便地观察内部工作情况，这样设计人员就需要一种简易有效的调试工具，以尽可能缩短调试时间、监视内部状态。传统的FPGA系统设计方法测试复杂，由于芯片封装形式、引脚数量等条件的变化显现出很多不足。针对这些问题，本文以数据采集系统设计为例， 提出了一种高效系统硬件调试方法[1-3]。
SignalTap II是由Altera公司推出的Quartus II设计软件中的硬件调试工具，它通过在工程中引入嵌入式逻辑分析仪ELA(Embedded Logic Analyzer)，利用FPGA的内部资源，将片外调试工具的逻辑移植到片内，直接在片内实现系统调试，即通过JTAG接口将外界数据移植到FPGA内部SRA1M进行存储，不断地在Quartus II软件环境中刷新数据显示[4-7]。本文以高速ADC数据采集系统进行系统设计与调试为例，进行说明。
1 系统总体框图及工作原理

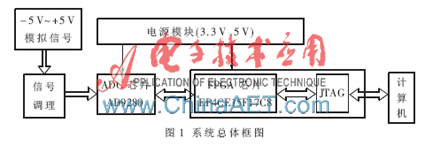

系统前期设计主要用到外围的信号调理和A/D转换模块，后期通过FPGA芯片,利用SignalTap II工具对转换得到的信号进行操作。系统工作原理：首先，由外界的带干扰信号源产生-5 V~+5 V的模拟信号经过信号调理电路，经过A/D转换器的转换，将模拟信号变成了数字信号，在FPGA控制下进行数字信号处理，并且通过SignalTap II工具对数据采集系统进行硬件调试。系统总体框图如图1示。
2 硬件部分设计
2.1 前端采集电路
本文数据采集系统的ADC电路模块设计由信号输入接口、调理电路和高速ADC芯片组成。前端ADC数据采集电路设计如图2所示。

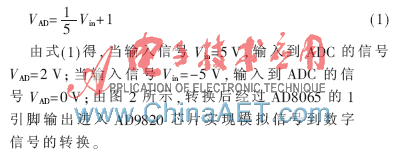

系统采用了AD9280作为A/D模数转换芯片，它是ADI公司推出的一款性能优良的转换器，具有8 bit分辨率，最高可达32 MSPS的转换速度。ADC数据采集系统模块的AD9280转换电路理论设计中，模拟信号输入由AD9280的AIN端口流入,并且保证模拟信号输入的幅值范围是0~2 V。在系统设计具体实现过程中，保证幅值在-5 V~+5 V的范围模拟信号从输入端输入，首先经过由AD8065芯片构建信号调理电路，使信号幅值转换成0~2 V,使其能够适合接入AD9280芯片中。其中转换公式为：
2.2 顶层模块电路设计
由图1所示，选用Quartus II工具，将ADC电路模块与SignalTap II逻辑模块连接到一起进行硬件调试[8-10]。顶层模块电路设计如图3所示，系统数据的调试、验证转换到系统内部实现，免去了采用外接大量资源进行调试，降低了系统的外部的资源消耗。
图3中，FPGA系统时钟CLOCK,频率为50 MHz，作为AD模块采样的时钟，也作为硬件调试工具SignalTap II的采样时钟信号；AD_DB[7..0]作为经过信号调理后的模拟信号进入A/D转换器中，经过ADC模块转换为8 bit的数字信号AD_OUT[7..0]输出，进入存储器模块用于SignalTap II的测试模块。
3 软件部分设计
3.1 系统软件设计

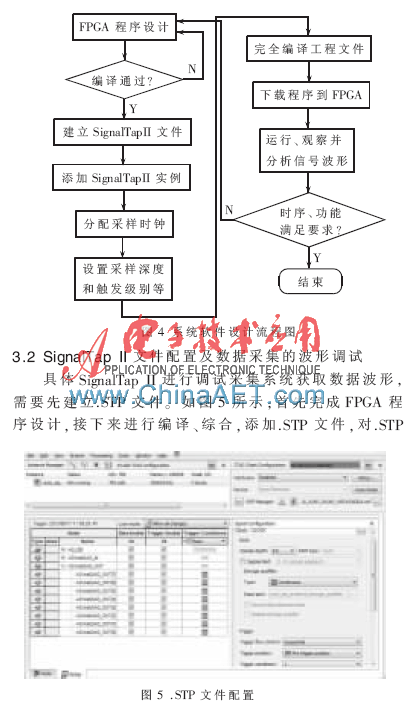

系统软件设计流程图如图4所示。根据FPGA开发流程进行设计，详细列出了SignalTap II文件的设置流程。首先通过Verilog HDL语言编写FPGA程序，编译通过后，通过Tools/SignalTap II Logic Analyizer 建立.STP文件，将数据采集系统实例添加到文件中并配置该文件的参数，保存编译并下载程序，运行调试，改进设计。
文件进行配置，设置采样时钟为CLOCK，该项对应显示信号波形的分辨率，SignalTap II在采样时钟的上升沿暂存被测信号；采样深度为8 KB，其中存储模式(buffer acquisition mode)选择连续存储模式；设置触发条件为basic由系统自动捕获相应的数据，协助调试设计。将.STP文件配置完成保存、重新编译工程，通过JTAG模式下载.SOF文件到FPGA 中。AD_DB为系统的AD输入信号，AD_OUT[0]到AD_OUT[7]为模拟量经过A/D转换后得到的数字量的结果。

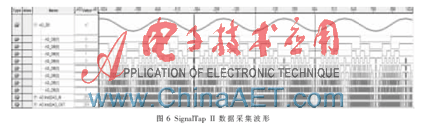

系统测试时，模拟信号经输入端口输入正弦信号，打开.STP文件， 点击“Autorn Analysis ”选项即可以查看待测信号波形，可以根据需要选择波形的显示方式。测得本系统AD9280转换器的输出信号波形如图6所示。AD_DB记录显示输入模拟信号波形，被采集系统量化后，采样数据由AD_DB[0]~AD_DB[7]的8 bit方波显示；实验调试方法，首先可以通过观察对比AD_DB波形是否符合模拟信号输入波形;其次,观察AD_DB[0]~AD_DB[7]每一位数据的变化，进行对比验证，从实时处理的界面上监视系统内部情况，从显示结果观察系统内部逻辑状况，核对数据采集过程中数据的误码、丢失等现象，帮助开发人员及时查找错误，进而缩短开发周期。
使用SignalTap II工具，系统调试不需要外接专用的仪器，它在器件内部触发捕获节点信息进行分析、判断系统存在的故障；系统调试减少成本，降低设备要求，方便系统调试，拓宽调试环境；系统调试时间明显缩短，测试变得简单、可靠。本文以AD9280为核心构建的ADC数据采集系统为例进行设计,结果表明,数字系统采用SignalTap II工具可以很方便地监测系统内部数据变化，降低了系统设计与验证时间，缩短了设计周期，对提高复杂系统设计效率有重要意义。
