摘 要：以FPGA为硬件平台，利用FPGA的DSP开发工具DSP Builder对数字滤波器进行建模设计及系统模型仿真，生成VHDL工程文件，编制相应顶层文件，使其符合滤波器硬件系统。利用QuartusⅡ对项目进行综合、编译和调试，生成原理图模块和RTL电路图。通过对5 kHz方波信号进行仿真滤波，并将VHDL下载到硬件系统中进行硬件实现，有效地提取到5 kHz的正弦信号。实验结果表明，该设计很好地达到了FIR滤波器的性能，为数字滤波器的设计与实现提供了新的途径和方法。
关键词：FIR数字滤波器；FPGA；DSP Builder；VHDL代码

　数字滤波技术是数字信号处理技术的重要分支。无论是信号的处理交换，还是信号的获取、传输，都离不开滤波技术。数字滤波的实验实现方法有在通用计算机上用软件实现、采用DSP实现、采用FPGA实现。快速发展的EDA技术和大规模可编程器件，使得采用FPGA实现数字滤波器可以克服传统DSP技术中的技术瓶颈，在高可靠性、高速与实时性、系统的重配置与硬件可重构性、单片系统的可实现性及自主知识产权化等许多方面具有突出的优势。
　本设计采用FPGA设计工具DSP Builder实现FIR数字滤波器的设计方案，按照MATLAB/Simulink/DSP Builder/Quartus II的设计流程，设计一个32阶的抽样频率为400 kHz，截止频率为10 kHz的FIR低通滤波器。在硬件实现上应用A/D转换芯片AD9224采样输入信号后送给FPGA芯片EP1C6Q240C8处理，处理后的信号经D/A转换芯片AD9764转换为模拟信号输出。软件仿真与硬件实验结果表明，该设计基于FPGA的FIR数字滤波器滤波效果良好，可有效提取需要的信号。
1 FIR滤波器建模设计分析
　FPGA器件由大量逻辑宏单元构成，通过配置，使这些逻辑单元形成不同的硬件结构，从而构成不同的电子系统，完成不同的功能。正是FPGA的这种硬件重构的灵活性，使得用硬件描述语言（VHDL或Verilog HDL）描述的电路在FPGA中实现。而DSP Builder可以完成基于FPGA的DSP系统设计的整个过程，它是连接MATLAB/Simulink和QuartusII开发软件的DSP技术，在Simulink中进行图形设计和仿真，同时又通过Signal Compiler把MATLAB/Simulink的设计文件（.mdl）转换成相应的硬件描述语言VHDL设计文件（.vhd），以及用于控制综合与编译的TCL脚本，然后可以用FPGA开发工具Quartus II实现综合、布线、RTL级仿真以及生成目标板下载文件，在灵活的硬件实验平台上实现。
FIR滤波器的数学表达式为：

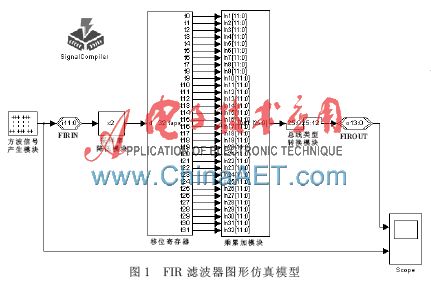

　FIR的滤波过程就是一个信号逐级延迟移位的过程，将各级的延迟输出加权累加，即得到FIR滤波器的输出，其中最主要的算法是乘累加运算。根据FIR滤波器的数学表达式，用Altera DSP Builder建立图1所示的FIR滤波器图形仿真模型，主要由总线模块、采样率降低模块（Down Sampling）、移位寄存器模块（Shift Taps）、乘累加模块（MultAdd32）、总线类型转换模块（Bus Conversion）以及方波信号产生模块（Pulse Generator）和观测仿真结果的示波器组成。其中乘累加模块采用层次化设计，由前一级的移位寄存器提供数据输入，经过多级累加求和得到FIR滤波器的输出结果，其内部子模块采用8个Multiply Add构成，每个Multiply Add模块具体设置为：Number of Multipilers：4、Bus Type：Signed Integer、Inputs[number of bits].[]：12、No Register、Constant Values为滤波器设计系数，并将输出用Paraller Adder相加在一起。由于在后续硬件实现上A/D采用12 bit、D/A采用14 bit，因此输入信号FIRIN为12 bit整型、输出信号FIROUT为14 bit整型。

　滤波器的设计指标为：32阶低通滤波器，采样率为400 kHz，截止频率为10 kHz。采用MATLAB中FDATool工具，使用Hamming窗，计算出滤波器系数。在MATLAB命令行中输入：round（Num1×212），得到FIR滤波器的整形系数h[32]={4 6 10 16 25 37 52 70 90 112 134 155 173 188 199 204 204 199 188 173 155 134 112 90 70 52 37 25 16 10 6 4}。

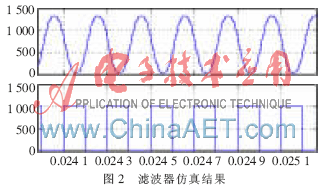

　滤波器建模设计完成后，输入5 kHz的方波信号，从中提取5 kHz的正弦波信号，其仿真波形如图2所示。从仿真波形可以看出，经过FIR滤波后，很好地达到滤波效果。

　在FIR模型中用Signal Compiler模块Analyze模型，然后选定Cyclone系列FPGA，使用QuartusII综合工具，优化规则，并产生VHDL程序。
2 FIR滤波器硬件实现系统

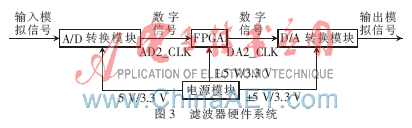

　FIR数字滤波器FPGA实现的硬件系统如图3所示，该系统由A/D转换模块、FPGA模块、D/A转换模块和电源模块4部分组成。

　FPGA模块采用Altera公司Cyclone系列FPGA芯片EP1C6Q240C8。
　A/D转换模块的主要功能是对模拟信号进行数字化，然后送入FPGA中进行数字信号处理。A/D转换芯片使用ADI公司单芯片、12 bit、40 MS/s模数转换器AD9224。AD9224采用单电源供电，内置一个片内高性能采样保持放大器和基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在40 MS/s数据速率时可提供12 bit精度，并保证在整个工作温度范围内无失码。
D/A转换模块的主要功能是将FPGA处理后输出的数字信号转换为模拟量，然后经信号调理输出。A/D转换芯片选用ADI公司的AD9764。AD9764属于TxDAC系列高性能、低功耗CMOS数模转换器（DAC）的14 bit分辨率。
　在硬件实现过程中，由于要使用A/D转换时钟信号AD_CLK和D/A转换时钟信号DA_CLK，需要设计顶层文件，以便调用前述所设计的FIR滤波器。
　顶层主要源程序如下：
entity FIR is
port（
AD_IN：in STD_LOGIC_VECTOR（11 downto 0）；
DA_OUT：out STD_LOGIC_VECTOR（13 downto 0）；
CLK_IN：in STD_LOGIC；
AD_CLK：out STD_LOGIC；
DA_CLK：out STD_LOGIC）；
end entity；
architecture rtl of FIR is
component FIRSimulink
port（
FIRIN：in STD_LOGIC_VECTOR（11 downto 0）；
Input：in STD_LOGIC；
FIROUT：out STD_LOGIC_VECTOR（13 downto 0）；
FIRaclr：in STD_LOGIC；
FIRClock：in STD_LOGIC）；
end component；
……
FIRSimulink_instance：
component FIRSimulink
port map（
FIRIN=>ad_d2，
input=>clk_div，
FIROUT=>da_d2，
FIRaclr=>FIR_aclr，
FIRClock=>CLK_IN）；
……
顶层实体原理图如图4所示，输入时钟CLK_IN由外部40 MHz晶振提供。A/D转换后的数字量由AD_IN[11..0]输入，输出数字量由DA_OUT[13..0]输出给D/A转换器。CLK_IN 100分频后由AD_CLK、DA_CLK送给A/D、D/A芯片。

对整个项目进行综合、编译和调试后，生成的RTL级电路图如图5所示。

3 硬件测试实现
滤波器硬件测试系统中，函数信号发生器产生的5 kHz方波信号一路直接输入数字示波器CH2通道，另一路输入给A/D转换模块，经FPGA滤波后送给D/A转换模块输出给示波器的CH1通道。通过JTAG接口配置FPGA，测试结果如图6所示。由图6可以看出，输入5 kHz方波信号，经过滤波后得到输出为5 kHz的正弦波信号。测试结果与MATLAB/Simulink/DSP Builder模型仿真结果相同，证明该滤波器设计正确，滤波效果很好。
　本文主要研究了FIR数字滤波器的设计，包括建模算法仿真以及最后的硬件实现。
　设计结果表明，在利用FPGA进行数字滤波器设计时，利用DSP Builder可以简化计算与设计难度，加快设计速度，灵活选择精度，实现优化设计。将DSP Builder与Quartus II软件有机融合，整个开发流程一气呵成，真正实现了自顶向下的设计流程，充分显示了现代EDA（电子设计自动化）开发的特点与优势。设计不同性能的滤波器电路，只需修改滤波器模型文件即可实现，不仅避免了繁琐的VHDL语言编程，而且易于修改、测试及硬件升级，成本相对较低，具有一定的工程设计参考价值。
参考文献
[1] 程佩青．数字信号处理教程（第3版）[M]．北京：清华大学出版社，2007.
[2] 席在芳，周少武，欧青立，等．基于Simulink的FIR数字滤波器设计实验教学探索与实践[J]．实验技术与管理，2010（5）：80-82．
[3] 潘松，黄继业．SOPC技术实用教程[M]．北京：清华大学出版社，2005．
[4] 潘松，黄继业，王国栋．现代技术DSP技术[M].西安：西安电子科技大学出版社，2003．
[5] 郭海丽，王紫婷．基于Matlab/Simulink的FIR数字滤波器的设计与实现[J]．电气应用，2008（1）：73-75．
[6] 徐年，张剑英．基于FPGA的FIR数字滤波器的实现[J]．煤炭工程，2007（4）：118-120．
[7] 张海军．基于FPGA的16阶FIR滤波器的设计与实现[J]．安徽大学学报（自然科学版），2009（1）：62-65．
[8] 赵文兵，杨建宁．FIR滤波器的FPGA实现及其仿真研究[J]．微计算机信息，2005（6Z）：108-109．
[9] 雷能芳．基于分布式算法有限脉冲响应（FIR）滤波器的FPGA设计[J]．科学技术与工程，2010（11）：2743-2746．
[10] 郝小江，缪志农，张小平．基于FPGA的FIR滤波器设计与实现[J]．仪表技术，2010（1）：44-46．
[11] 蒋立平，谭雪琴．一种基于FPGA的高效FIR滤波器的设计与实现[J]．南京理工大学学报，2007，31（1）：125-128．
