全球卫星导航系统(GNSS)已经成为授时的最主要工具之一,在时钟驯服、无线通信系统、电力系统等领域得到广泛应用[1-3]。随着第二代北斗系统区域组网的完成,目前的在轨卫星有5颗地球静止轨道(GEO)卫星、4颗中圆地球轨道(MEO)卫星和5颗倾斜地球同步轨道(IGSO)卫星,初步形成了覆盖亚太地区的定位、授时服务能力[4]。
1 实现原理
下面将从基本测量值(伪距)出发说明GPS授时原理。如图1所示,卫星信号发射时间为ti的发射信号在tu时刻被接收机收到,该卫星对应的伪距测量值为σi。估计出接收机时间与GPS时间的差别δtu=tu-tGPS,即实现了本地时间和GPS系统时间的同步。
2 授时精度分析
卫星接收机得到的伪距测量值有许多误差源,这些误差的统计特性直接影响测量值精度,进一步影响接收机定位授时的精度。本节以GPS系统为例,分析卫星接收机授时精度。

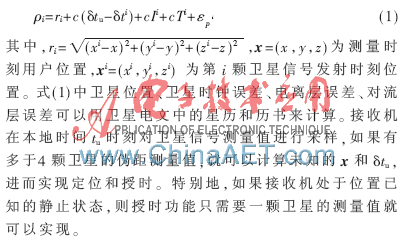

在非静止或者位置未知的情况下,接收机定位和授时同时进行,位置和时间解的精度可以表示为几何精度因子和伪距误差因子之积[5-6],即:
时间间隔计数器利用FPGA搭建,利用单独的50 MHz本地时钟倍频至fcnt=400 MHz作为计数时钟,对1PPS上升沿之间的时间进行计数。这里时间间隔计数同样会因为计数时钟晶振的频偏而引起计数误差,通过对序列进行均值化处理查看其波动,图5为2 h测试过程中记录的BD2接收机时间间隔序列零均值化后的序列。
计算得到该时间间隔序列的标准差为3.73 ns。由图5可见,因为1PPS的参考时钟fref≈100 MHz,所以时间间隔误差大部分在-5 ns~5 ns之间波动,少量的波动幅度超过该范围。
该序列的均值为-0.052 ns,标准差为6.333 ns。由此可见,两个接收机输出的1PPS信号在1 s左右的周期时间序列具有高度的一致性。该序列的柱状图如图7所示。 以目前的测试条件还无法测试BD2系统1PPS信号的绝对授时精度,但是其1PPS周期误差的方差和标准差一定小于差分序列的相应统计量。由图7也可以看出,误差差分序列以均值为中心具有很好的对称分布特性。
本文分析了单向卫星授时原理,从卫星系统各个误差源出发分析了理想的无源授时精度。基于自主开发的多模导航基带和射频芯片实现其授时功能,但是受限于1PPS信号产生电路的参考时钟的频率,产生的1PPS信号会有锯齿波状的相位噪声。测试结果显示,在本文所示的测试条件下,单BD2系统的无源授时精度优于10 ns(1σ)。
