随着科学技术的发展现代医院建筑承载了传统医院无法比拟的高科技医疗设备、远程化医疗手段、信息化医院管理等功能。当前，为了进一步提高医疗水平和医院的管理效率，医院数字化更是成为了社会关注的热点，其也是医院建设的主要方向，只有医院数字化才能真正提高医院的医疗护理质量，提高医院的工作效率和社会医疗资源的利用率。它是建设和谐社会解决“看病难“、“看病贵“这一重大社会问题的科学举措。

　　数字化医院的建设离不开先进的计算机网络通信的支持而作为网络通信基础物理层的综合布线系统则是新医院建设的重要事项之一，数字化医院的综合布线系统既有其共性又有其特殊性为此，耐威公司专门为医院提供了一套综合布线系统解决方案，该方案在广州军区武汉总医院新门诊大楼建设中得到了成功应用。

　　1 项目概况

　　广州军区武汉总医院是一所集医疗、教学，科研.预防保健、急救为一体的大型综合性三级甲等军队医院。该院位于武汉市武昌洪山脚下，占地面积27万㎡，医疗用房面积22万㎡，拥有床位1000余张.年门诊量80万余人次。该院新建的门诊综合楼是国内一流的门诊大楼，.总投资超过2亿元，大楼分为12层主楼、5层附楼及2层地下室，建筑面积达到6万3千㎡，年接诊量将达到85万人次。按照院方的要求新门诊大楼将全面按照数字化医院的要求进行建设。

　　2 需求分析

　　数字化医院由医院信息系统(HIS)和建筑智能化系统(BAS)两大部分组成，其支撑数字化医疗设备.医院业务流程医院日常管理等应用，每一应用系统又包含丰富的子系统，系统相互融合构成完整的数字化医院系统实现病历无纸化、诊断无胶片化.通讯无线化，从而长期困扰医院的“三长一短”现象(挂号时间长、候诊时间长、交费时间长、看病时间短)将有望得到解决。

　　数字化医院的建设将使现有医院从单一医疗型向保健医疗型发展，从点向面辐射，向社会延伸，从而实现医院与医院之间的信息互通.为避免重复检查、充分利用医疗资源创造条件实现大型医院与社区医院互联，使社区医院充分利用大医院的资源提高社区医院的医疗水平解决大医院病人集中的问题;甚至实现医院与病人家庭互联，医生与病人互联，医院与医保、银行互联。

　　2.2数字化医院综合布线系统的特点及设计原则

　　广州军区武汉总医院的数字化医院网络系统分为内网、外网、军队专用网及语音系统相应的综合布线系统要有针对性地从物理层上划分这些网络，并针对不同网络采用不同的综合布线系统。

　　内网综合布线系统旨在满足医院信息系统(HIS)的传输需要在本项目中采用全6类非屏蔽、6类屏蔽系统、光纤到墙面系统来实现;外网采用6类非屏蔽系统军网采用6类屏蔽系统。总体上实现千兆到桌面。

　　具体信息点的设置原则为:针对医院行政和收费管理的信息系统(HMIS).在医务人员办公室、管理人员办公室等地按照甲级办公场所要求设置信息点.并相应布置语音网和外网，即6一8㎡一组点在收费处及药房的窗口处设置密集型的信息点.并考虑到足够的余量以扩容。

　　临床信息系统(CIS)既是整个HIS系统的核心，也是综合布线系统的重点。CIS常见的子系统有医生诊疗室、护士工作站、检验实验室、生理信息实验室、病理分析室、放射检验室等。其中医生诊疗室按照3一4㎡一组点设置满足医生一人一台设备的治疗需要;护士站是信息汇集的地方，信息点比较集中而在放射科、心电图室、脑电图室等房间内采用屏蔽6类系统，以确保安全.既可防止数据信号对仪器的干扰，又可防止仪器信号对数据传输的干扰。

　　针对图像传输保存检索系统(PACS)和电子病历(CPR)系统，为了满足图像传输的需要，综合布线系统必须提供高带宽传输通道。为此在各个房间内设置了相当数量的光纤信息点，原则上采用OM3万兆光纤系统，采用高密度小型化LC接口。

　　广州军区武汉总医院既是向社会开放的医疗机构，也是军队的专属医院，因此针对军队专属医院的特点，在综合布线系统的设计中采用了6类屏蔽系统作为军队专属网络。

　　以上这些系统虽然相互独立.但在需要共享资源时，能方便地互联互通。

　　3 耐威国际公司All-LanTM综合布线产品针对医院的解决方案

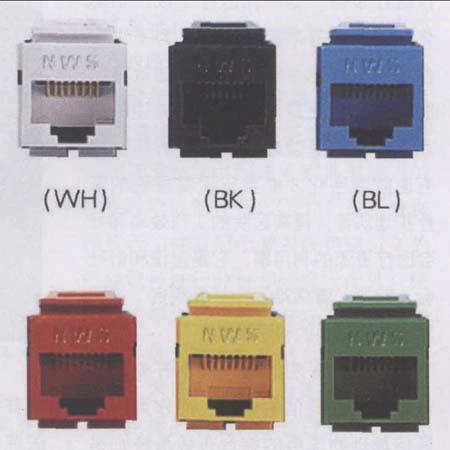

　　广州军区武汉总医院整个布线系统物理分隔为内网、外网、军网及语言网等在信息输出口处设有多个类型的接口，为了让普通员工能够快速准确地分辨端口，设计人员利用耐威公司信息模块彩色化的特点，采用色彩来区分信息口的功能，见图1。耐威公司提供了常规的6种色彩的模块并按需要扩展到13种色彩。此外，针对常规信息面板防尘盖盖住了色彩这一问题，耐威公司又推出了带有标签功能的透明防尘盖。

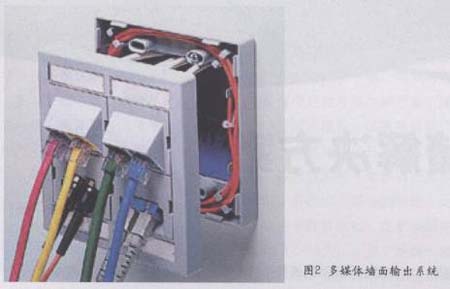

　 如何设计及安装光纤到墙面是让设计人员头痛的问题.因为常规的国标预埋盒和面板无法容纳光纤熔接或端接线头，也无法保证光纤的安装盒固定转弯半径，而在项目中又有相当数量的光纤到墙面信息点。为此，项目采用了耐威公司的多媒体墙面输出系统，见图2。该系统集成了常规的铜缆端接模块(如超5类和6类模块) 光纤输出模块(如LC、SC及ST等接口)，并带有满足光纤安装和固定要求的盘纤环、音视频接口等且这些接口均能够灵活组合。该系统圆满地解决了项目中PACS系统光纤到前面的信息输出问题。
