TD-LTE系统中基于FPGA的PUSCH信号检测

来源：电子技术应用2012年第12期

王华华，步清明，李小文，施流伟

重庆邮电大学通信与信息工程学院，重庆400065

摘要：主要研究如何利用FPGA实现适用于TD-LTE系统的上行信号检测算法，包括算法的介绍、方案的形成、FPGA实现的处理流程、FPGA实现结果及分析。以Virtex-5芯片为硬件平台，进行了仿真、综合、板级验证等工作。实现结果表明，该信号检测算法应用在TD-LTE系统中具有良好的稳定性和可行性。

关键词： FPGA TD-LTE系统信号检测 ZF算法 Virtex-5

中图分类号：TN929.5
文献标识码：A
文章编号： 0258-7998(2012)12-0036-02

PUSCH signal detection based on FPGA in TD-LTE system

Wang Huahua，Bu Qingming，Li Xiaowen，Shi Liuwei

School of Communication and Information Engineering, Chongqing University of Posts and Telecommunications, Chongqing 400065，China

Abstract：This paper studies the implementation of uplink signal detection based on FPGA in TD-LTE system，including algorithm introduction, projects formation，dispose process of FPGA implementation，and results and analysis of FPGA implementation. Then it finishes simulation, synthesis and verification with Virtex-5 as hardware platform. Implementation results show that，this signal detection algorithm has a very good feasibility and stability in TD-LTE system.

Key words :FPGA implementation；TD-LTE system；signal detection；ZF algorithm；Virtex-5

在移动通信环境中，无线信道千变万化，接收机接收到的信号往往是信号经反射、折射以及散射的多条路径在不同时间点到达接收端的叠加。可见，要精确估计出信道响应值并检测出原始信号十分艰难。信号检测作为物理层的接收端算法，起着恢复影像数据的作用，不容轻视。因此，在接收端进行正确可靠的信道估计研究及应用十分关键[1]。一般PUSCH信号检测的实现多采用ZF算法，除此之外，MMSE算法也比较常用。由于ZF算法简单且易实现[2]，故本文采用的是ZF算法。FPGA在数据处理方面有着优越的性能且非常适合做并行运算，其芯片内部一般都含有大量的RAM和多达几百个乘加单元，利用FPGA进行数据处理能够提高处理速度，因此用FPGA实现信号检测应用在LTE综合测试仪开发中是一个相对较好的方案。

1 信号检测算法简介

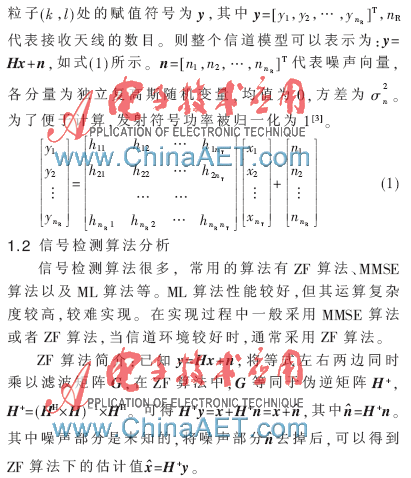

1.1 系统模型
在完成信道估计之后，可以得到每一对收发天线下资源粒子处的冲击响应值。在传输分集条件下，以最大比合并的方式进行信号检测、解预编码和解层映射。在空间复用条件下，需要对每一个资源粒子处进行信号检测，恢复各个发送天线端口下资源粒子中的赋值符号。对每个资源粒子进行信号检测，就可以得到所有发送端处的赋值符号。

2 ZF信号检测算法在FPGA中的实现
由于进行信号检测的数据来自于解基带信号和信道估计之后的数据，因此实现时，在解基带信号之后才能进行信号检测。解基带信号和信号估计之后分别给出一个标志位，待两个数据输入标志同时有效时开始进行信号检测。信号检测模块和前面两个模块以握手信号进行通信，以保证数据的正确采集。

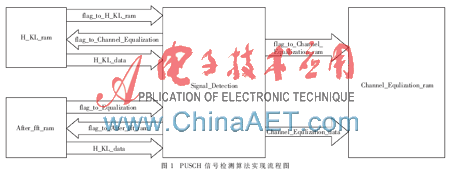

对于一个接收天线的情况，在信道估计中已经求出其信道特性且把数据存放在信道插值之后的RAM(H_KL_ram)中。After_fft_ram中的数据即为解基带信号之后的数据，但不是所有的数据都会用到，而是根据带宽来配置的。求取信号检测数据的过程实际就是一个矩阵的除法，将对应的元素相除，再把计算结果存储到RAM中。实现流程如图1所示。

在TD-LTE系统中，一个子帧有14个OFDM符号。若等14个OFDM信号都解出来再进行信号检测，则会浪费大量的RAM资源，故在进行完信道估计之后，可按符号进行信号检测，以节省一部分RAM资源。
3 FPGA仿真与实现结果分析

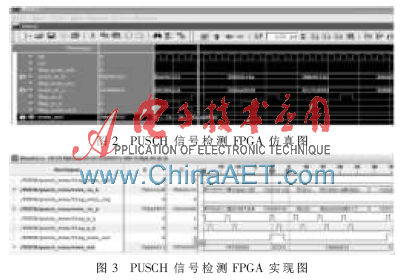

图2、图3分别是信号检测的ModelSim仿真图和板级实现的ChipScope截图。FPGA实现时使用的时钟是200 MHz，其中enen_in_h、even_in_y分别是信号检测所需要输入的数据，其高16位为实部，低16位为虚部。enen_in_h与even_in_y做复数的除法，在FPGA中除法的分子和分母的位数可以不同，分子最大位数为54 bit，目前均衡的方式是Y/H求出X，把Y的位数由32 bit扩展到54 bit，分母H依旧是32 bit；FPGA中除法的算法是分子和商的位数相同(为54 bit)，但结果只能取16 bit，根据多次试验结果来确定最合理的16 bit数据。实部与虚部的处理方法相同，最后将实部与虚部的计算结果拼成一个32 bit的数据。最终的计算结果为实部与虚部分别取高16 bit组成一个32 bit的输出。图2、图3中所示的even_out是信号检测输出的数据，由仿真图和实现图可以看出，软件仿真和用开发平台信号检测的结果是一致的，因此用FPGA可以实现对信号的准确检测。

ZF算法的Verliog[4]程序已通过Xilinx ISE10[5]的编译、仿真验证及板级验证，其结果与理论值一致，精确度可以达到LTE系统的要求。该算法满足了硬件对算法的模块化、规则化要求，是一种可以充分发挥硬件的优势、利用硬件的资源和速度，从而实现硬件与算法理想结合的优化方案。本文用硬件的思想对ZF算法进行处理，达到了既满足算法合理性要求也满足FPGA设计要求的目的。在FPGA设计中，为追求速度与面积的平衡，故在本方案中采用流水线设计，每次调用4个乘法器和2个除法器，既提高了速度，也节省了资源。由于该算法的FPGA实现在这个项目的联机调试中性能非常稳定，该实现方案已经到应用到LTE综合测试仪项目中。
参考文献
[1] 陈发堂，李小文，王丹，等.移动通信接收机设计理论与实现[M].北京：科学出版社，2011.
[2] BEEK J J，EDFORS O，SANDELL M，et al.On channel estimation in OFDM systems[C].Chicago：IEEE Vehic. Technol.Conf.，1995，2：815-819.
[3] 沈嘉，索士强，金海洋，等.3GPP长期演进（LTE）技术原理与系统设计[M].北京：人民邮电出版社，2008.
[4] 夏宇闻.Verilog数字系统设计教程[M].第2版.北京：北京航空航天大学出版社，2008.
[5] XilinxInc.Foundation series user guide[EB/OL].(2010-01-03)[2012-07-25].http：//china.xilinx.com/support/documentation/user_guides/ug071.pdf.
