2012年12月21日，“世界末日”论尚且闹得沸沸扬扬，有个技术界的电子鬼才在技术世界里创造另一个令技术宅们惊叹不已的“技术末日”！本着“真的猛士，敢于DIY自己的生活；真的猛士，敢于DIY自己的电子产品；真的猛士，敢于只用8个简单完成无线供电”的理念，该电子鬼才在“世界末日”里完美呈现他的杰作。

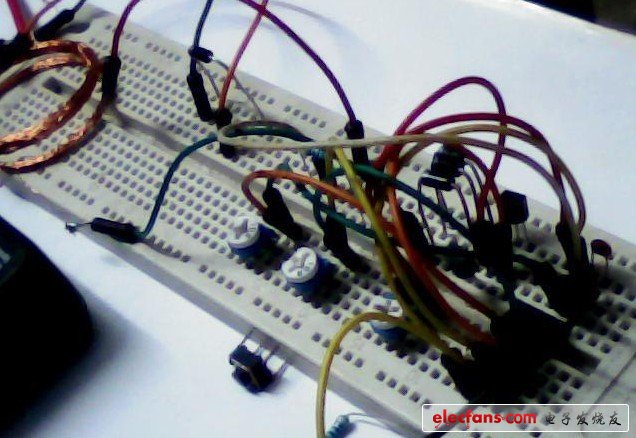

　电子鬼才的一个无线供电实验全过程：

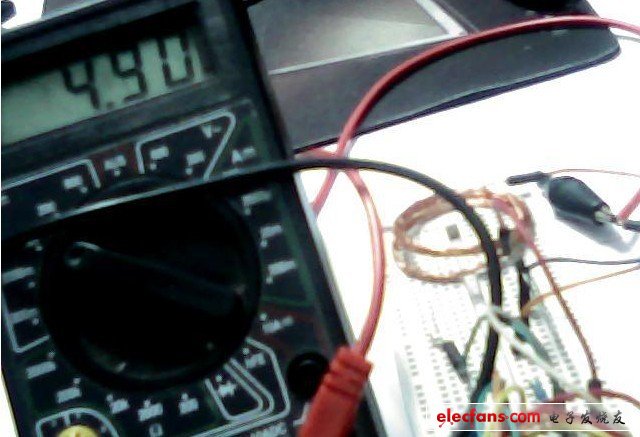

　5V供电，接收的电压4.9V（如果调节可调电阻的话可以更高）：

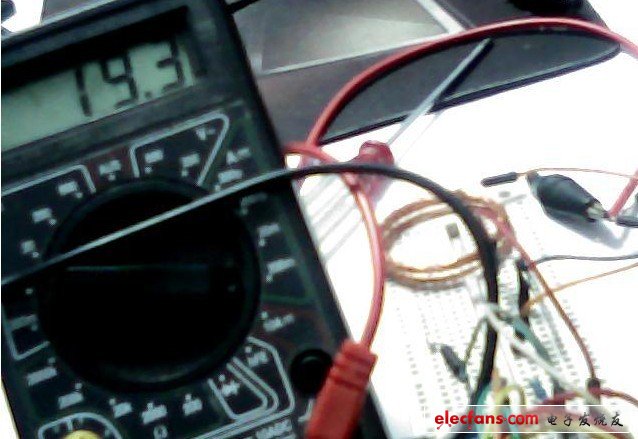

接收的电流（为了保护三极管，所以说电流在20毫安左右）：

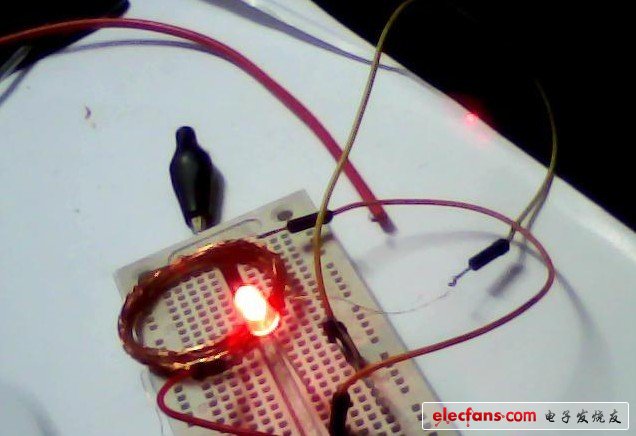

　　点灯实验

　　过4层纸供电

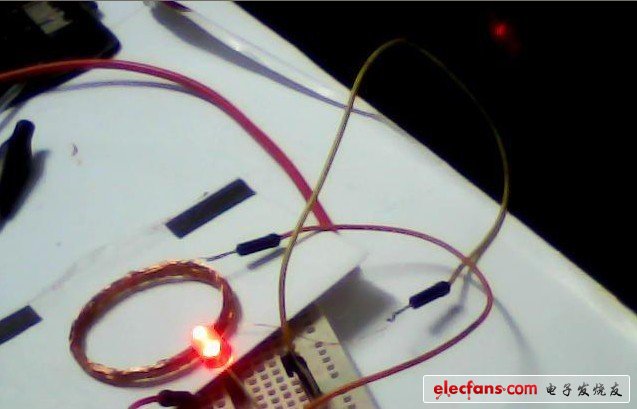

　试试过铁盒供电（失败）

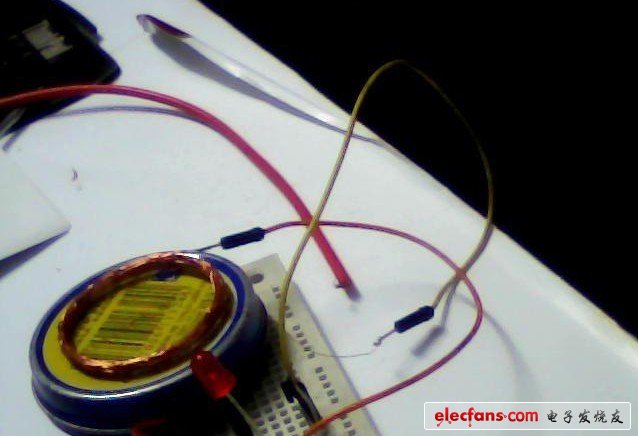

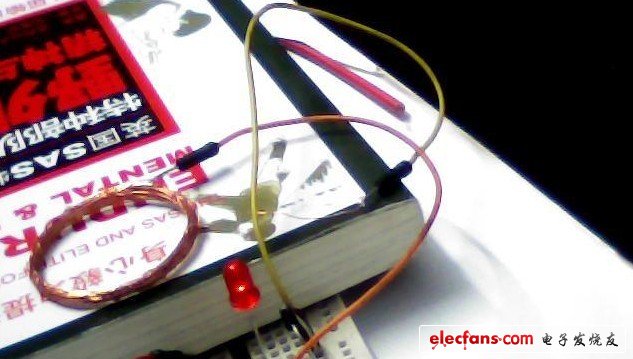

　　过一本书供电（可以看见二极管微微发光）

　　实验结束

　　电路采主要用NE555为震荡源；1个8550驱动（输出电流小了，烧了好几个，后来改小输出电压，电流之后就没有烧）

　　两个线圈（马达里面拆的）

　　准备以后用B772驱动，更多线圈来改进。以下更为技术宅的末日，巧妙的8个常见元件即可完成无线输电！

　8个常见元件完成无线输电（非接触输电）

　　首先对于无线输电作一个声明有人说“这个其实不能称为无线输电，只能称为非接触输电。”我也不知道什么是真正意义上无线输电。但在以下文章中我就把它叫做“无线输电”。很简单希望有DIYer可以做一下。

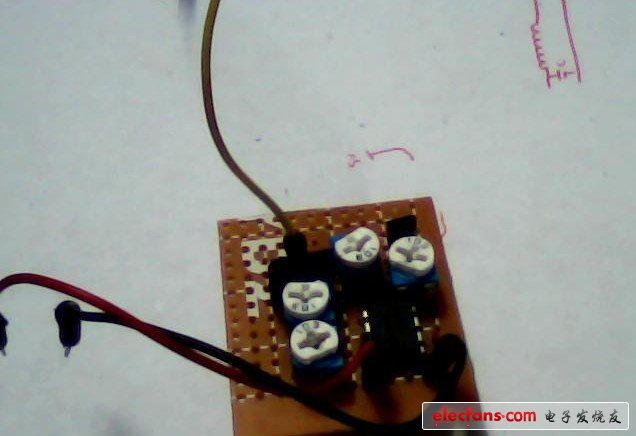

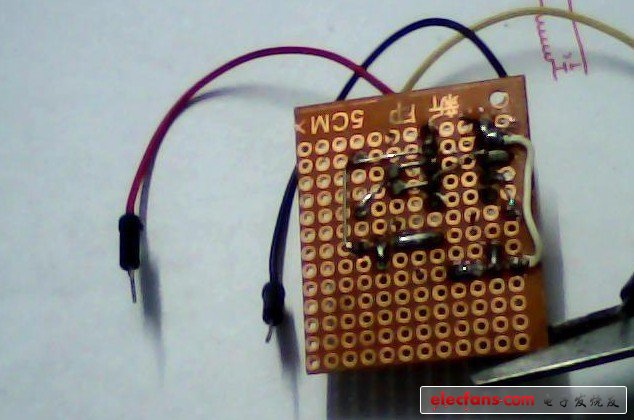

　　这次把某些元件焊在了洞洞板上：

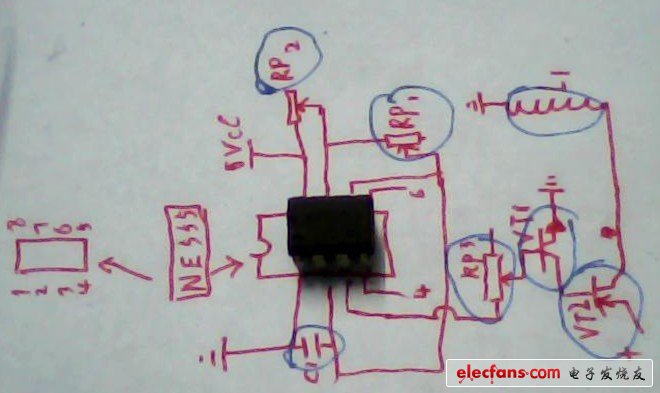

　　步入正题，电路图：

错了，重新上图（VT1和VT2间少画了一个可调电阻）补上：

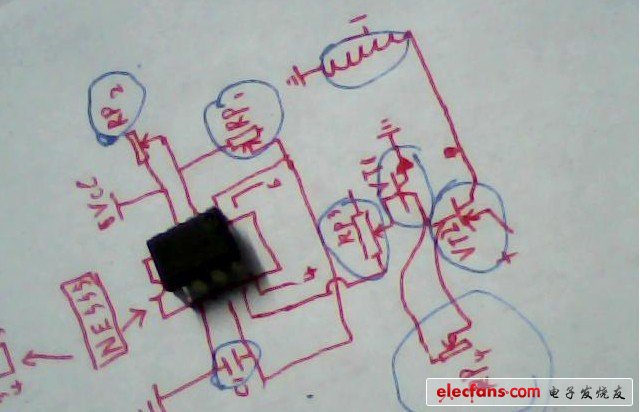

　　图中心的是NE555（黑色的）；每个元件都用蓝色线条圈了一下（不小心圈了线圈），有一个电容，2个三极管，4个可调电阻

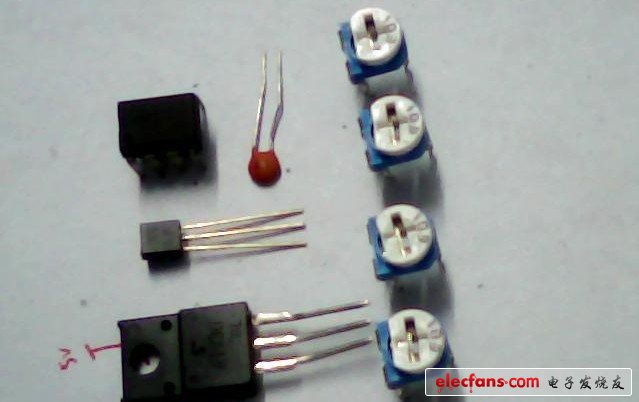

所有元件：

　　可调电阻（PR1，2，3，4）是10KΩ的

　　最大的元件是一个PNP三极管VT2（不需要特定型号，只要它可以带动线圈就行）最好输出电流在2A以上 如B772，A1930；

　　中间小的三极管是NPN型的VT1，用来带动VT2 如8050;

　　黄色的是瓷片电容（别的电容也可以，容量越小越好） 如标着333的电容（不懂怎么算容量）

　　8脚芯片就是NE555

　　按照电路图做好就可以工作了，很简单吧！！！！

　　接上线圈，调整所有电阻阻值，就可以调整输出电压和电流。

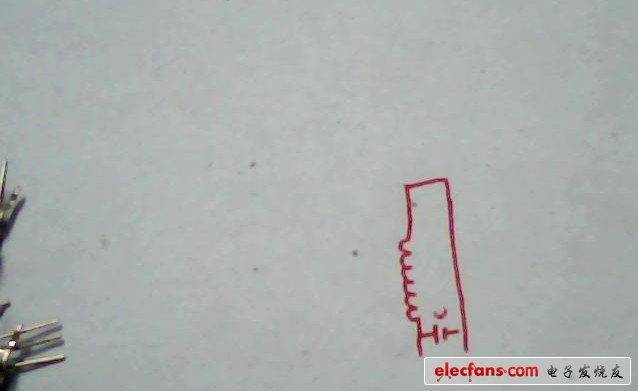

　　如果想让电流再大一点，可以这样接电容C在线圈上（容量忘了记，应该在47微法左右）

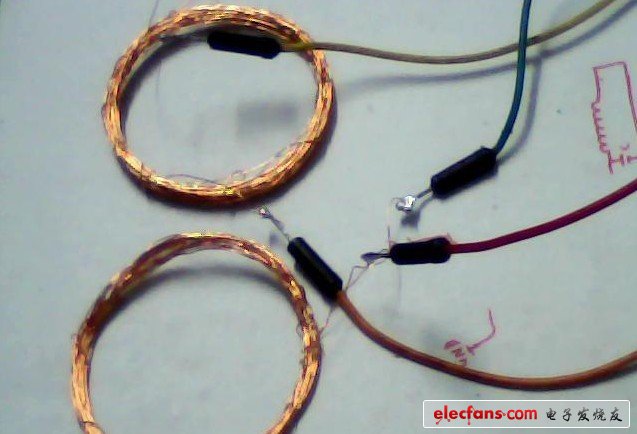

　　做成功的发射线圈有28圈，接收有62圈（用电机里面的铜丝绕的）直径3cm

　　the end
