OBD(On Board Diagnostics)即“车载诊断系统”，2000年以后生产的汽车都配置有OBD接口[1]。OBD接口能够输出汽车各项运行参数和故障码，广泛应用在安全驾驶、行驶预警、汽车维修等领域。

OBD接口是美国汽车工程师协会(SAE)制定的汽车行业标准，有独立的电气和信息定义规范，OBD信息读取终端通常要配置专用的接口与OBD接口对接，这极大地限制了OBD接口的应用。
本文介绍一种新型的汽车OBD信息无线发射机设计方案，它不需要OBD连接电缆，利用蓝牙模块无线传输OBD信息,使配置蓝牙接收功能的终端如PC机、笔记本电脑、智能手机、车载导航仪等都能接收到OBD信号。
1 方案总体设计
用系统工程知识划分发射机设计工作，参照模块化硬件、软件开发规范，按照以下模块划分发射机的总体设计：
(1)发射机硬件：提供供电，读取CAN总线信号并进行OBD解析转换，通过蓝牙模块和天线发送输出；
(2)发射机软件：对CAN总线进行命令控制并解析CAN总线信息。方案总体框图如图1所示。

2 硬件设计
2.1 供电模块
供电模块给整个发射机提供+5 V工作电压环境。

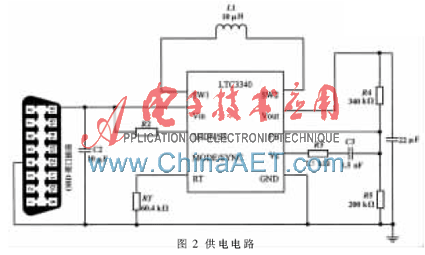

OBD接口电气规范定义规定：接口4号引脚为电源负，16号引脚为电源正，电源正负电压与车载蓄电池电压一致[1]，乘用车车载蓄电池电压为12 V。汽车启动后,因为发电机的作用，其实际电压约在12.5 V~14 V之间，所以需要构造稳压降压电路，将蓄电池电压降压并稳定在+5 V。此处选用LTC3340稳压芯片搭建稳压降压电路，设计供电电路如图2所示。

图2中，LTC3340从OBD接口4号、 16号引脚提取12 V电压，转换成稳定的TTL电平电压从Vout引脚输出供整个发射机使用。
2.2 CAN总线采集收发模块
CAN总线采集收发模块的作用是发送查询请求到行车电脑，然后读取返回的CAN总线信息。
不同型号汽车的OBD接口总线传输速率不一定相同，但传输速率一般限制为CAN2.0协议规定的1 MB/s，为了扩大发射机的应用范围，需要向下兼容所有低速率，所以选用支持1 MB/s传输速率的MCP2551高速CAN总线信号收发芯片作为本模块的主芯片。
MCP2551作为CAN协议控制器和物理总线接口，分别从OBD的7号、15号引脚收发高速CAN信号和低速CAN信号[2]，两组信号差分收发、锁存而后送PIC18F2480单片机解析。

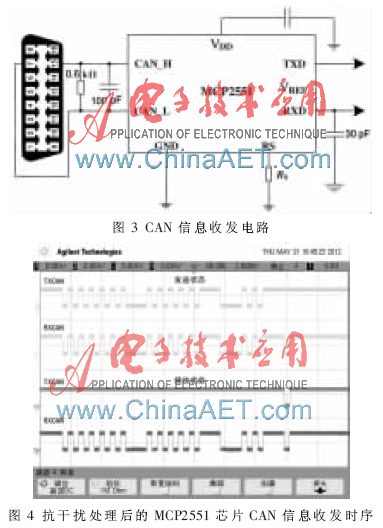

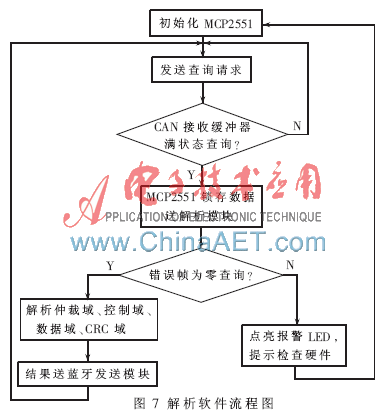

在实际工作中， 蓝牙无线信号电磁波频率高达2.45 GHz，易干扰MCP2551使其不能工作在正常状态，对电路稍加改造，在输入输出引脚都连接可调电容进行滤波抗干扰处理，如图3。微调电容使其达到最佳状态后，用4路跟踪示波器检测经过抗干扰处理后的差分收发后的CAN总线信号，时序图如图4所示。

图4中上、下部两组信号分别为发送、接收模式下CAN总线的TXD和RXD信号。显而易见，发送和接收时序波形信息位相同，触发位不同，证明该模块完成了读取CAN信息并中断触发后送PIC18F2480的功能，具有较强的抗干扰能力。
2.3 CAN总线控制和OBD解析模块
CAN总线控制和OBD解析模块由专用单片机实现，一般的单片机如单独进行CAN总线控制，则需要很高的主频和专门的程序，不适合选用，因此选用PIC18系列的F2480单片机。
PIC18F2480内部自带CAN控制器和16 KB Flash储存，并提供专用CAN总线操作指令集，只需对其内部的CAN控制器进行简单的指令操作，就能实现CAN总线控制和OBD模块解析。
2.4 蓝牙发射模块
蓝牙电路实现将解析后的OBD信号处理并无线发射到终端机的功能。
方案选用BC417143B作为主芯片， 如图5解析模块输出的信号为TTL电平，将其直接连入BC417143B芯片的数据输入端口D+和D-，经芯片基带层编码和分组处理，传入无线层完成频率合成，最后传入RF射频模块予以发射[3]。虽然2.2节中的信息为差分收发,但BC417143B发射电路中带锁相环，所以发射可以在不同的时隙进行，提高了发射的效率。

为提高发射效果，方案硬件实现时使用大增益全向天线，而不使用印刷版电路布线的隐藏天线。为了防止发射时出错中断，硬件实现时需连接RESET开关。
3 软件设计
3.1 CAN报文格式

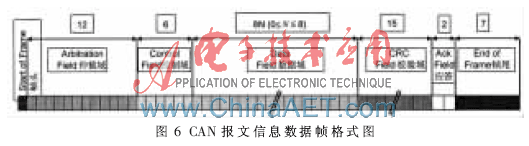

根据ISO 15765标准，CAN报文信息主要集中在数据帧中，数据分为显性和隐性，显性时表示有CAN信息出现[4]。数据按帧发送，每帧数据格式如图6所示。

3.2 OBD报文解析
3.1节所述数据存放在CAN总线控制和OBD解析模块的核心器件PIC18F2480单片机的CAN控制器中，编程依次解析各域的值即可。软件流程图如图7所示。

(1)初始化：设定MCP2551和PIC18F2480单片机的端口、工作模式、传输速率、数据格式等信息，关键代码如下：
Init_PIC18F2480();
//PIC18F2480接口初始化
　 Init_MCP2515(); //MCP2515初始化
　 TRISA=0B00000001; //打开通道
　 ADCON1=0B00001110; //定义输如引脚
　 ADCON2=0B10100001; //转换结果按格式对齐
　 write_MCP2515(TXB0CTRL,0x03)；
//设置为发送最高优先级
　 write_MCP25150(TXB0SIDL,0xEB)； //扩展帧
　 write_MCP2515(TXB0DLC,0x02)；
//发送数据长度为8字节
　 write_MCP2515Write(TXB0DLC, 0x80); //配置工作模式
(2)发送查询请求：MCP2551提供专门的发送请求指令，关键指令如下：
　 void MCP2515ReqTx (TXB0SIDL,0xEB);
　 当查询请求达到OBD接口送入行车电脑后，则会反馈当前CAN总线数据报文至OBD接口。
(3)接收数据：MCP2551提供专门的接收请求指令，关键指令如下：
BOOL CANGetMsg(int Channel, TXB0SIDL,
0xEB)
OBD接口数据按帧发送，此时应该监视接收数据的缓冲区，当接收缓冲区的数据满时，代表接收数据完毕，即开始解析数据流程[5]。
(4)解析数据：如3.1节所述，每帧数据分为多位，按位处理即可解析数据。关键代码如下：
do
{
uint8 MCP2515RdStus (void); //读状态
void MCP2515BitModify (TXB0DLC, 0x03); //按位读取
}while(MCP2515ReadRXBuf (TXB0DLC, 0x80));
//当接收缓冲区满的时候开始解析
解析过程中，每解析一位，数据关键寄存器减1，直至0，表示数据解析完毕。
(5)出错处理：错误帧为显性，则出错，此时点亮出错报警LED并闪烁，提醒使用者按下复位按钮重新启动发射机。
4 工程实测

以Android2.3.2版本设备摩托罗拉ME722作为测试终端，以长安福特CAF7180A48轿车作为实测车辆。开启终端蓝牙端口，将前述蓝牙发射机实物安装在OBD接口并开启，运行三方OBD信息提取显示软件Torque软件。
在汽车怠速和行驶状态下，终端均通过蓝牙端口成功接收发射机传输的汽车时速、发动机转速等参数信息，在拔下响应传感器模拟故障的情况下，终端能够读取故障码。
新型汽车OBD信息无线发射机设计方案真实有效，其通用性好、实用性强，特别是无线传输的模式，极大地扩展了可以接收OBD信息的终端类型。
新型汽车OBD信息无线发射机可以直接用于小型载客汽车，也可以在对电源模块稍作改造后用于重型汽车或其他支持OBD协议的交通工具。
