利用照明LED作为通信基站进行信息传输已成为当前国内外无线光通信领域的研究热点之一。白光LED具有高亮度、低功耗、使用寿命长、尺寸小、绿色环保等优点,被视为第四代节能环保型的照明光源[1-3]。不仅如此,白光LED还具有响应灵敏度高、调制特性好的优点。利用LED上述优良的特性,在LED照明的同时,将信号调制到LED可见光上进行传输,实现一种新兴的无线光通信技术,即可见光通信VLC(Visible Light Communication)技术 。由于VLC技术具有对人眼安全、发射功率高、无需申请无线电频谱证、无电磁干扰等优点,因而,VLC技术具有极大的发展前景,为光通信提供了一种全新的数据接入方式[4],已被人们广泛关注。
本文利用白光LED设计室内短距离可见光音频传输系统,白光LED发出可见光,且发散角较大,可以在大范围内安全传输信号。同时,利用白光LED高速调制特性,可将音频信号调制到LED可见光上实现信息传输。这种通信方式不再依赖传统有线传输的模式,减少了搭建通信链路的时间,降低了通信成本,减少了电磁辐射对环境的影响,具有快速便捷、高可靠性、低能耗等优点,为“绿色通信”的实现提供了一种新思路。
1 可见光传输模型与影响因素

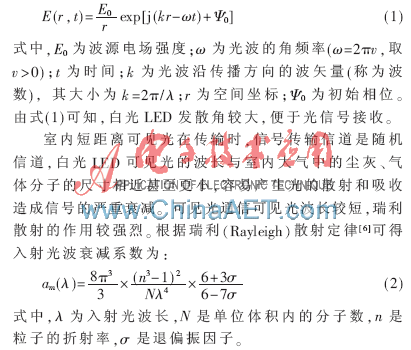

可见光通信系统中,白光LED不仅可作为照明光源,还可作为信号源以实现数据无线传输。根据可见光在大气中的传输理论[5],可将白光LED辐射光近似为球面波进行处理,由麦克斯韦方程组推导得出球面光波传播的表达式如下:
瑞利散射的前向散射和后向散射的比重大约各占一半,衰减系数与λ4成反比,因此短波光比长波光散射更明显,导致可见光衰减比较严重,降低了系统的通信性能。另外,太阳光及一些人造光源(如白炽灯、荧光灯发出的光等)背景光也会对系统的性能产生影响;行人、设备等的遮挡,会在接收机表面形成“阴影”,影响通信性能。因此,设计通信系统时,应采取相关技术手段减弱瑞利散射和背景光等影响,以改善系统通信性能。
2 可见光通信系统设计
2.1 系统方案

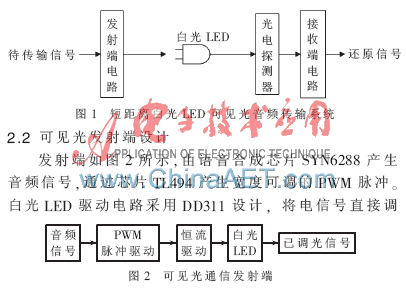

短距离白光LED可见光音频传输系统如图1所示,包括光源白光LED、可见光发射端、光电探测器和可见光接收端等。发射端电路将待传输的音频信号转换成便于在光载波上传输的信号,经白光LED驱动电路将电信号调制成LED的光载波强度变化的光信号,以光束的形式发射到大气信道中进行传输,再由光电探测器接收光信号,将光信号转换成电信号,接收端电路对转换后的信号进行放大、整形处理,并将音频信号解调还原出来。
制为白光LED输出的光信号。为保证白光LED亮度的一致性,采用脉冲宽度调制(PWM)调光方法,即在大于200 Hz的某频率下以不同占空比来导通和关断LED。导通期间LED满电流工作,而关断期间LED上无电流流过。PWM频率采用100 kHz,避免了白光LED驱动器周围的电感和输出电容产生人耳听得见的噪声。音频信号变调后,利用白光LED转换成光信号发送出去,而PWM脉冲和恒流驱动共同作用保证了信号传输过程中LED能均匀恒定地发光。
2.3 可见光接收端设计
2.3.1 接收端工作原理
光接收端的主要任务是以最小的附加噪声及失真,恢复出经无线信道传输后光载波所携带的信息,因此,光接收端的输出特性综合反映了整个可见光通信系统的性能。接收端电路由光电探测器、前置放大电路、主放大器、AGC电路、限幅电路和低通滤器构成,如图3所示。光电探测器将经无线信道传输的已调光信号转换为微弱电信号,由前置放大电路、主放大器、AGC电路、限幅电路和低通滤器(LPF)将电信号转换成可被终端识别、处理和输出的信号。
2.3.2 光电探测器
光电探测器是光接收端的核心器件。由于通信光源白光LED的特殊性,选择光探测器时需考虑以下因素:(1)光电探测器的光谱范围应该足够宽,工作波段覆盖可见光波长范围;(2)工作波长的光电转换效率高,对于一定的入射光信号功率,光电检测器应能输出尽可能大的光电流;(3)响应速度快、线性度好、信号失真小;(4)检测过程中带来的附加噪声尽可能小;(5)可靠性高、寿命长、工作电压低。由于PIN光电二极管的光电转换线性度好、响应速度快、价格较低且无需高工作电压,所以本设计中的光电探测器采用PIN光电二极管。

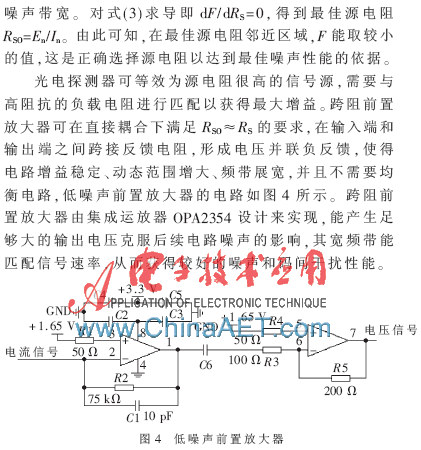

2.3.3 前置放大器设计
PIN光电二极管将光信号转化为电信号, 一般需经多级放大器放大才可由终端输出。由弗里斯公式[7]可知,多级放大器的噪声系数F近似取决于第1级的噪声系数F1,而接收端最小噪声系数很大程度取决于前置放大器。因此,前置放大器应具有低噪声、高增益的特点,且具有一定的带宽。
3 系统测试

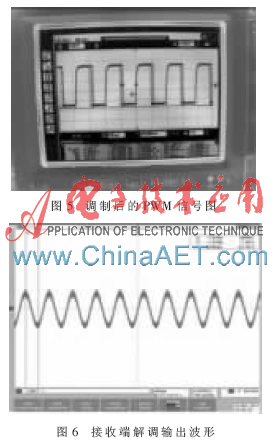

为了验证可见光通信音频传输系统的传输效果,在室内对系统进行测试,观察音频信号在可见光上传输的接收效果。系统采用白光LED阵列(10×15)作为信号光源,音频信号由语音合成芯片SYN6288产生,信号频率可调。为了避免发射端调制信号的幅度过调制,造成载波脉冲信号宽度变化过大,使照明LED出现闪烁现象,发射端调制信号的幅度要适当控制,语音调制信号应在0.1 V~1.5 V之间。将发射端架设于离地面3 m高处,适当调整发射光源倾角,使其保持在5°~20°之间。采用PIN阵列进行接收,接收端在50 m×10 m范围以一定的速度移动。为判断接收到的是所需的光信号,可采用遮挡物阻断通信链路来确认。经测试发现,在白光LED阵列50 m×10 m覆盖区域内,语音信号频率为300 Hz~2 600 Hz之间,在5~35 Lux光照度范围内,PIN阵列均能正常接收语音信号;大于35 Lux时,解调输出信号开始变形;大于128 Lux时,传输信号幅度过大临近失真。光照度发生变化时,PIN阵列接收到的信号幅度会发生变化,但AGC输出幅度值基本维持不变。限幅放大器将AGC输出信号整形处理得到更平滑的输出信号,输出信号不随光照度的变化而发生变化,幅度维持恒定值。由于低通滤波器的限制,语音信号频率超过2 600 Hz时,解调出的信号波形会发生变形。图5为音频信号输入发射端调制后得到的PWM信号,图6为接收端输出信号的波形,其背景信号噪声弱。
利用白光LED构建短距离可见光音频传输系统,实现了音频信号在可见光上可靠传输。使照明LED在实现节约能源的同时,还能为高速宽带的无线光接入提供一种新途径,也为解决现有无线电频带资源严重有限的困境提供了一种新思路,为远距离、大功率可见光通信系统的研究提供了一定借鉴和参考。但要真正实现高速可见光通信,还需要面对很多挑战,如光源的带宽拓展技术、调制编码技术、无线信道传输技术等相关技术还需要进一步优化。
