一、概述

对于舰船的油舱、水舱的液位状态的测量,国内一直是沿用人工、标尺的方法.这种测量方式原始,费时费工、测量值极其粗略。尤其在加油、加水时,因水泵进液量快而人工测量慢,常发生舱满外溢。更重要的是,指挥人员不易在短时间内对全船的油、水储量获得一个准确和总体的概念。随着舰船总体技术水平的提高,液位遥测系统因需而生。本系统采用上位机组态监控软件进行数据和信号采集,性能先进可靠,显示直观,操作简便,填补了舰船监测自动化方面的一项空白。

二、系统特点

1.系统设有内部故障及传感器线路故障等自检功能。

2.上位机软件能动态的显示压力、温度、液位等参数。触摸屏上可模拟罐状等，更真实、直观的测量。

3.系统由softlink PLC和adam模块完成数据和信号采集，紫金桥组态软件负责上位机展现，程序稳定，执行速度快，实时性好，而且可以通过改变程序来实现不同的功能。

4.可根据程序进行液位高低等报警，报警时，上位机软件可进行记录、查阅。

5.上位机软件通过报警确认，使报警灯有闪烁变成平光。

6.传感器采用防爆传感器，通过安全栅可测量油船、化学品船、LPG等船的大舱液位高高位报警，泵舱舱底水报报警、机舱舱底水的报警。

7.系统通过TCP/IP网络完成连网监控。

三、实时数据报警显示

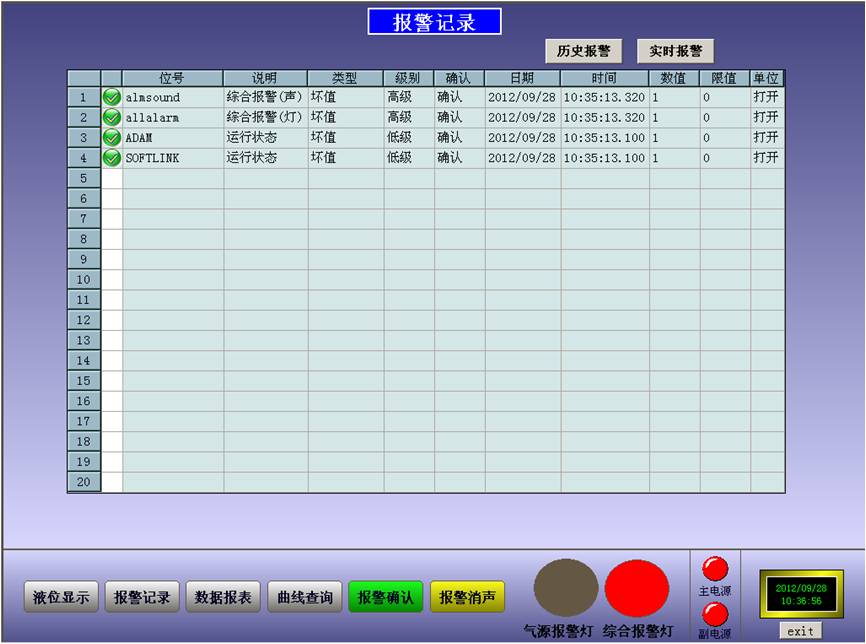

四、报警记录

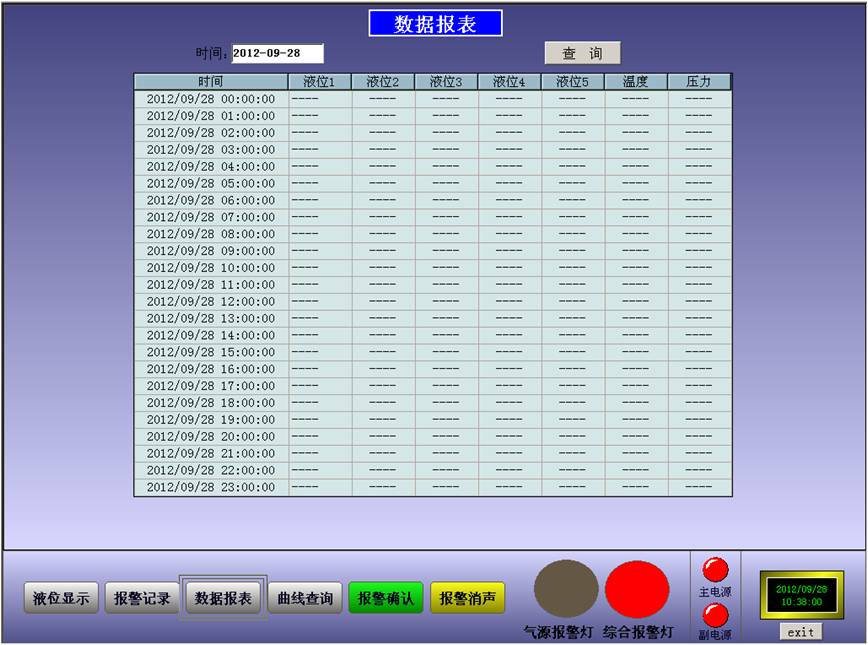

五、数据记录

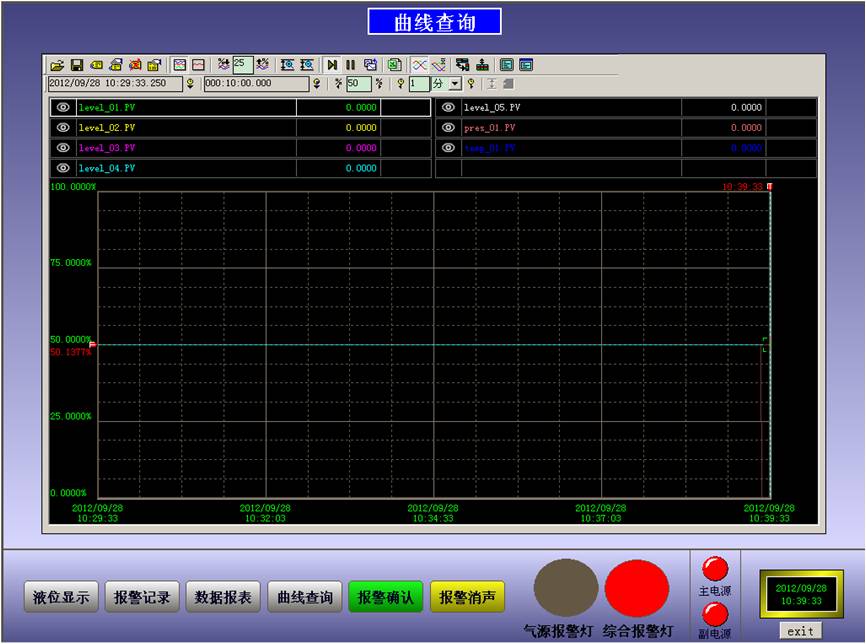

六、曲线查询

七、小结

液位遥测系统结合上位机组态软件，使其测量精度、系统功能、稳定性和可靠性都上了一个新台阶。
