LTE系统eNodeB端PHICH信道的研究与实现
来源:电子技术应用2012年第8期
陈发堂, 吴增顺, 唐元元
重庆邮电大学 通信与信息工程学院, 重庆 400065
摘要:通过对eNodeB端PHICH信道的研究,结合上行链路的同步非自适应的HARQ技术,提出了一种发送PHICH承载的上行数据HARQ的ACK/NACK的DSP实现方案。该方案已经在TMS320C64×DSP中实现。将该方案应用于LTE-TDD无线综合测试仪表的开发中,实际运行验证了该方案的可行性、高效性。
中图分类号:TN929.5
文献标识码:A
文章编号: 0258-7998(2012)08-0112-04
Research and realization on eNodeB of PHICH in LTE system
Chen Fatang, Wu Zengshun, Tang Yuanyuan
School of Communication and Information Engineering, Chongqing University of Posts and Telecommunications, Chongqing 400065, China
Abstract:Research on the PHICH in eNodeB, combined with the non-adaptive HARQ synchronous technology in up-link, a simple implementation approach is proposed in this paper about send Uplink data of HARQ ACK/NACK in PHICH and implemented in the TMS320C64xDSP, The program has been applied to the development of LTE-TDD wireless integrated test instrument. The running results verify that the program is feasible and effective.
Key words :TD-LTE; PHICH; eNodeB; realization

近年来无线通信的飞速发展,为了克服多径衰落和实际环境中无线信道时变给系统性能及用户体验带来的影响,LTE系统采用了双ARQ机制,即RLC层的ARQ机制和物理层的HARQ机制。由于上行链路信道相当复杂,其他用户对它的干扰是不确定的,因此基站也无法准确地测量出各个用户的相关参数,也就无法给各个终端指定相应的传输控制参数。为了节省宝贵的上行资源,减少系统的信令开销,在上行链路中采用了同步非自适应HARQ技术[1]。这种机制不仅在实现上较为简单,而且系统信令开销也小,同时也降低了接收端对缓存空间的要求。

PHICH信道承载着上行数据HARQ的ACK/NACK,本文通过对PHICH信道的研究,提出了一种简单的PHICH信道发送ACK/NACK的DSP实现方案,该方案大大降低了eNode的处理复杂度,对LTE整体性能有很好影响。


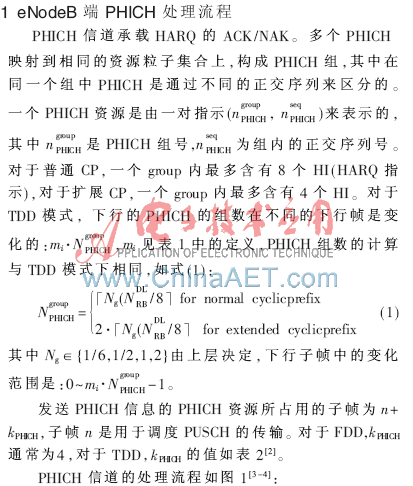

2.2 编码调制加扰扩频模块
用memset对计算出的Group_PHICH组分配所需要的空间。对常规CP,经过加扰和扩频后一个HI码变成12个复值符号,实部和虚部各占1 B,分配空间的大小为Group_PHICH*192。对扩展CP,在加扰和扩频后一个HI码变成6个复值符号,实部和虚部各占1 B,资源组排列时,奇偶连续的两组排列在一起,故分配的空间大小也为Group_PHICH*192。采用两个指针*a和*P分别指向扩频表table_TxPHICH_Wsq和开辟的PHICH_ROM的首地址。常规CP,把一个PHICH组中的HI码移动到最低位,进行码元重复,重复3次,把重复后的码字判断为1还是0。如果为1,则经调制后的HI码的实部和虚部均为23 167;如果为0,则调制后的实部和虚部均为-23 167。取出random[n]寄存器中的伪随机序列和用于加扰的扩频序列,把经调制后的复制按照公式进行扩频和加扰。把加扰和扩频后的数据按照实部和虚部依次放在由指针*P指向的存储空间,完成一个HI的加扰和扩频后,把指向扩频表的指针*a的地址进行加8,找到下一次的扩频的首地址,重复上面的调制加扰扩频,直至该组的所有HI码全部处理完成。指针*P的地址变为P=P+192,重复上述步骤,继续下一组的HI码的处理,直至所有组全部处理完成。扩展CP与常规CP不同之处在于,偶数组在进行调制加扰扩频后,在每个码字后面添加两个0,奇数组则在每个码字的前面添加两个0,把相邻的奇偶两组放在一起完成资源组的排列。
2.3 层映射模块
双天线,把输出地址赋给第一个序列的首地址,通过调制传递下来的符号数长度除以2,向上取整得到第一个序列的长度,然后第二个序列的首地址就是第一个序列首地址加上长度的偏移地址。然后按顺序依次存入两个首地址所指的内存空间,完成层映射。

其实质是经层映射后的两路数据,把两路数据经过处理交替生成一路数据放在0天线端口,把两路经过处理交替生成另一路数据放在1天线端口。交替过程如式(8)所示,所有取值均以字的形式取出,式中的共轭取反,就是把取出的整字的实部取反,虚部保持不变即可。
2.5 资源映射模块
把每一组处理完成的HI信息进行叠加,构成3个资源粒子组,进行资源映射。首先确定PHICH所占用的符号数为k,第一个OFDM符号的所有资源粒子组的个数为2×N_DL_RB-4,其中减去的4个为PCFICH所占用,在第一个OFDM符号中,每一个资源块中有4个资源粒子被参考符号占用,所以每个资源块中可用的资源粒子组只有2个,所以总组数2×N_DL_RB-4。其余的OFDM符号的个数均为3×N_DL_RB。设N1=zeros(1,2×N_DL_RB),N11=0;N2=zeros(1,3×N_DL_RB),N22=0直到Nk=zeros(1,3N_DL_RB),Nkk=0。其中Nk表示保存用于被PHICH所占用的第k个OFDM符号的REG的编号,Nkk表示被PHICH所占用的第k个OFDM符号的个数。由式(5)分别计算出每一组的3个资源粒子组所在的OFDM符号l′的位置,再由式(6)或式(7)计算在该符号上的资源粒子组的位置ni,以及在该符号上的资源粒子组的个数,分别保存在用于存储该符号的相关寄存器Nli'li'和Nli'中,直至所有的组全部映射完成。
3 性能分析与总结

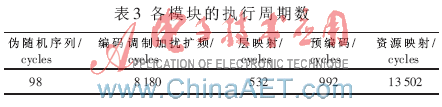

在DSP实现中,通过指令并行,尽量优化程序循环体,减少或消除程序中的‘NOP’指令[5-6],以常规CP为例,各个模块的运算cycles数统计如表3,通过表中的值可以看出,PHICH信道的执行时间非常少。当运用TMS320C64×DSP芯片实现时,完全可以满足实时性信号处理。

本文从理论分析出发,根据TD-LTE系统特性,提出了一种简单的ACK/NACK发送的实现方案,详细讲述了在DSP的实现方法,并在TMS320C64×芯片上加以实现。程序运行结果表明,提出的方案能够满足TD-LTE系统的需求,具有可行性和高效性。该方案已应用于LTE-TDD无线综合测试仪表的开发中。
参考文献
[1] 沈嘉. 3GPP长期演进(LTE)j技术原理与系统设计[M].北京:人民邮电出版社,2008.
[2] 3GPP TS 36.213 v9.0.0 Evolved Universal Terrestrial Radio Access (E-UTRA) Multiplexing and channel coding (Release 9)[S]. 2009-12.
[3] 3GPP TS 36.211 v9.0.0 Evolved Universal Terrestrial Radio Access (E-UTRA) Physical Channels and Modulation (Release 9)[S]. 2009-12.
[4] 3GPP TS 36.212 v9.0.0 Evolved Universal Terrestrial Radio Access (E-UTRA) Physical layer procedures (Release 9)[S]. 2009-12.
[5] Texas.Instruments.Incorporated.TMS320C64x/C6-4x+DSP CPU and Instruction Set ReferenceGuide[E-B/OL].Http://www.ti.com.cn,2008.
[6] Texas Instruments Incorporated.TMS320C6000系列DSP编程工具与指南[M].田黎育,何佩琨,朱梦宇,译.北京:清华大学出版社,2006:32-50.
