照明管理单元为智能手机设计带来便利
研诺逻辑
摘要：由于目前各种手机产品线功能组合的复杂性和多样性，设计师们必须采用一种切实可行的电源方案来获得设计时间和成本方面的巨大优势。这种方案的特点是什么呢？它能为智能手机设计带来哪些便利呢？
Abstract：
Key words :
“鉴于目前各种手机产品线功能组合的复杂性和多样性，设计师们可通过在多种产品中采用相同的电源管理解决方案来获得设计时间和成本方面的巨大优势，”研诺产品线总监Phil Dewsbury说道。“通过为9个不同的LED组合提供行业标准的I2C可编程性，以及为每个LDO提供多达16个不同电压设置的I2C控制，AAT2862为那些需要在较短设计周期内完成复杂产品的设计师提供高水平的通用性。”
AAT2862照明管理单元(LMU）是研诺逻辑科技有限公司(AnalogicTech）最近推出一款产品，它针对单芯锂离子/聚合物供电系统而优化，其独特性能成为需集成两个照相机模块的、以I2C为基础的高性能智能手机和其他移动设备的理想之选。这款LMU最多可驱动8个LED、并集成4个低压差(LDO)线性稳压器，还添加了一个自动淡入/淡出背光控制，从而简化设计并降低了处理器运转消耗。
AAT2862在2.7V 到5.5V的输入电压范围内运行，可为8个背光LED每个都提供高达30mA的驱动电流。为了保证整个电池周期的恒定电流，通过一个三重模式电荷泵驱动LED，可在1倍、1.5倍和2倍模式之间自动调节，从而将运行效率最大化。电荷泵高达1 MHz的运行频率允许使用较小的1 ?F的陶瓷电容。
8个LED输出电流在500 ?A 到 30 mA之间可编程，两个LED输出电流可通过编程达到每个60 mA，可通过行业标准的I2C接口来将电流设置为32个独立值中的任意一个。为了保证统一的显示亮度，电流匹配度高于3%。为了均衡功耗，高电流匹配超过5%。
这款新型LMU还带有三个可编程的自动淡入/淡出背光控制时间。通过在硬件中实现这一功能而不是软件，从而降低了处理器的开销。
AAT2862还带有四个高性能低噪音LDO。通过I2C串行接口，每一个LDO的输出电压可在1.2V到3.3V之间的16种电压中进行编程，每个稳压器可支持高达200mA的负载电流。接地引线电流限制到80uA，以支持采用电池供电的各种应用。为了确保设备完整性，AAT2862还带有自动软启动和内置热保护功能。

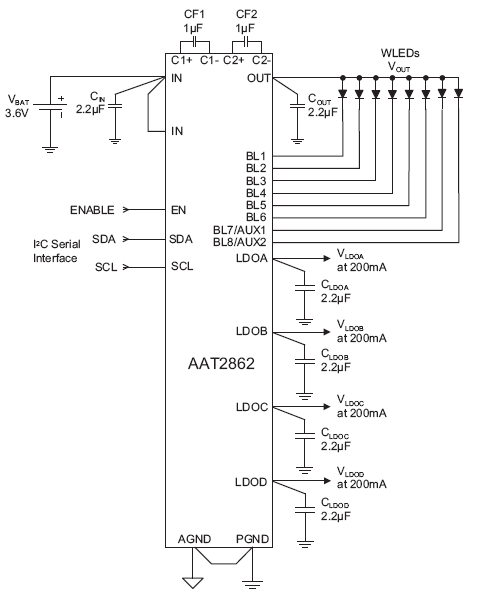

下图给出了AAT2862的典型应用电路图。
