iPhone" title="iPhone">iPhone" title="iPhone">iPhone的火爆引燃了多点触摸在手机中的应用，即将上市的 Windows7必然带动电容 触摸屏在电脑中的普及，成为高端笔记本电脑新的亮点。电容触摸屏同电阻屏相比除具有高透过率，长寿命，高灵敏度，低功耗，多指识别等无可比拟的优势。2008年苏州瀚瑞微电子有限公司（以下简称Pixcir）成功开发出TangoS系列电容式触控芯片，该芯片同其他同类芯片相比具有极高的信噪比，超低功耗，无需校正及其独特的压力识别功能，可实现书法输入。Pixcir采用的技术为表面电容感应技术。它采用 MCU配合多级数字滤波器过滤噪声，配合模数转换电路，计算及处理复杂的数字信号，以感应手指接触面板所造成的电容微小变化，并且能防止诸如LCD的外来噪声的干扰。电容触摸感应器采用2D矩阵传感排列的感应方式，分辨率可高达500dpi以上外，还能提供多手指操作,其中包含多手指感应侦测技术，能识别单击，双击，滑动，多指拖动缩放，旋转等多种手势。目前已公开的感应电容触摸屏方案最高支持到4.3英寸。Pixcir推出的电容触控IC已经成功应用在8.9英寸电容触摸屏上。并已成功推出首个8.9寸电容触摸笔记本电脑工程样机。

　　解决方案：

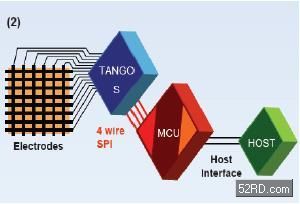

　　Pixcir的方案是基于MCU的方案。下图为方案框图：

图1：Tango方案图

　　触控IC从电容触摸屏采集数据，经过MCU的处理，以标准的接口和Host进行通信，通信接口有I2C，SPI，USB等可选。如果Host有足够的资源也可以按照下面的方案进行。

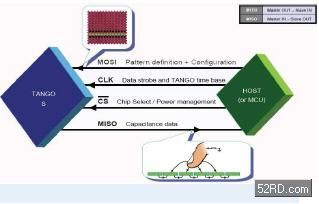

　　在上图中，TangoS的扫描线获得触摸电容信息，经过tangoS处理转变成原始数据，通过4线SPI传输到MCU，MCU中有Pixcir提供的一段程式;经过MCU的一系列的转换计算，MCU向HOST输出(X1,Y1;X2,Y2)坐标值，及压力（P）。Tango和MCU之间以SPI协议进行通讯

图2：通信方式

　　电容触摸屏必然会成为继键盘，鼠标，触控板之后的第四个笔记本电脑的标准输入配置。以电容触控屏为代表的新一代输入输出技术必将掀起又一次人机界面的革命。
