摘 要：为使无线点菜群体普及化，以微控制器STC89C52为核心控制数据的发送和接收、时间实时显示、语音提醒，系统采用无线通信芯片IA4421，上位机界面通过Visual Basic来实现。系统具有低成本、易操作、低误码率的特点，通过对系统进行功能调试与性能分析，该系统在中低档餐厅中具有较高的应用价值。
关键词：无线点菜；STC89C52；IA4421；VB界面设计；多功能
目前无线餐饮点餐设备经历三个阶段：红外点菜方式、IC卡（包括接触式，非接触式）点菜方式以及无线射频点菜方式。红外点餐器在数据发送时，对方向性要求苛刻，发送点菜数据流的速度也很慢；IC卡点餐器点菜过程繁琐，数据发送不能随时随地，效率低。因此红外和IC卡点菜方式作为无线餐饮终端设备已经被新技术淘汰，已研制出了射频无线点餐方案。这类点菜终端主要有“无线基站+点餐机”和“PDA+无线网卡”两种模式。PDA小巧易用、便于操作、产品外形美观大方、功能齐全、设计考究，但是使用PDA作为点餐机是牵强的，因为其使用对象是最高层的餐饮企业，不是针对群体，没有普遍性，作为工业级产品，并不合适。
本文基于STC89C52的无线点菜系统手持终端价格便宜，一台手持终端的价格约在50~70元，且无线模块的功耗和误码率都低、VB界面清晰易读，整个系统性价比高。
1 系统硬件电路设计

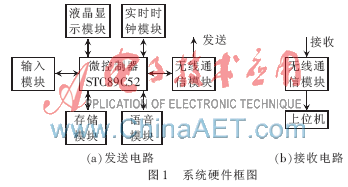

系统电路设计主要是指多功能点菜终端的设计，本设计通过矩阵键盘输入菜名编号，在12864液晶上显示出菜名、价格、编号等信息，并且存储在AT24C02存储器里，以方便客户查看所点菜单。无线通信模块（上位机端）IA4421以用来接收和发送数据，保持与上位机的通信；DS12887芯片是一块实时时钟芯片，可以显示年、月、日、星期、时、分、秒、属年等信息；ISD4004具有人性化的语音功能和提醒客户的重要信息，方便实用。这里重点介绍无线通信的电路设计以及其与MCU的接口电路，系统硬件框图如图1所示。
1.1无线收发模块电路设计

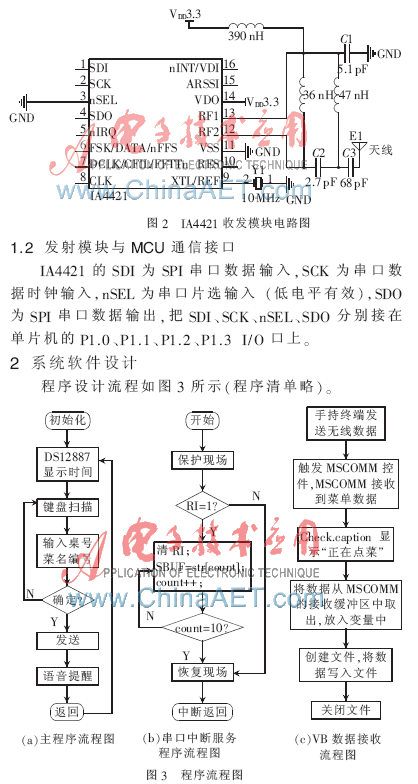

无线通信芯片IA4421是一款低功耗、通用ISM频段FSK收发器，工作在433 MHz频率下，最高发射功率为10 mW，符合微功率短距离无线电技术要求[1]。IA4421具有抗干扰能力强和低误码率、传输距离远（可靠传输距离可达300~4 000 m）、透明的数据传输、多信道、高可靠性、体积小、重量轻、低成本等特点。模块内部集成了高频功率放大器（PA）、低噪声功率放大器（LNA）、I/Q转换混频器、基带滤波器、功率放大器和I/Q解调器，集成了必需的射频功能，其模块外围电路如图2所示。
2.1 手持终端程序功能实现
点菜的信息分为10 B数据，第一个字节数据为桌号，后9 B数据为菜名编号。每选一个菜，按下“选菜”按钮后，会将菜名与价格信息显示在液晶上，同时会将菜名编号写入存储器中，方便客户查询浏览。选好菜后，按下“确定”按钮，count=0，接收寄存器SBUF装载第一个字节数据，RI=1，进入中断服务函数；RI=0，且按count++，接收下一个数据，依次将10 B的数据都发送出去，如果要删除所点菜，只需按下“Delete”按钮，即可向相应的存储器位置写入一个0，被上位机接收后，就可认为此处为“空”。
2.2 上位机界面
上位机界面功能：
（1）具备实时接收手持终端信息的功能，可以将顾客所点菜单实时接收到主机；
（2）具有保存菜单功能，可以随时查看之前接收到的菜单；
（3）桌面可滚动接收6组菜单，查看最近接收的6个菜单，且打印出菜单[4]；
（4）可以提示菜单当前状态，状态包括是否已经上菜完毕、点菜时间及上菜完毕时间。
2.3 上位机界面功能实现
无线数据接收使用VB的系统控件MSCOMM，MSCOMM控件提供了两种处理通信的方式：
（1）事件驱动方式：当通信事件发生时，MSCOMM控件会触发OnComm事件，调用者能够捕获该事件，通过检查其CommEvent属性便可确认发生的是哪种事件或错误，从而进行相应的处理。这种方法的优点是响应及时、可靠性高。
（2）查询方式：在程式的每个关键功能之后，能够通过检查CommEvent属性的值来查询事件和错误。假如应用程式较小，这种方法可能更可取。例如，写一个简单的电话拨号程式，则没有必要每接收1个字符都产生事件，因为惟一等待接收的字符是调制解调器的“确定”响应。
在使用MSCOMM控件时，1个MSCOMM控件只能也只有1个OnComm事件，只对应着1个C 类即CMSComm，同时对应1个串口。假如应用程式需要访问和控件多个串口，则必须使用多个MSCOMM控件。

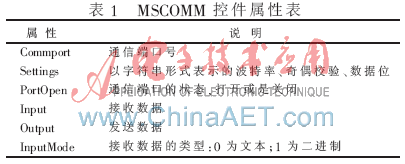

MSCOMM控件有许多很重要的属性，如表1所示。
本文从实际应用出发，设计出了一款低成本、多功能的无线点餐方案。由于通信模式采用的是FSK调制，故系统在频率环境复杂的情况下，抗干扰能力强、通信距离远、误码率低、数据的准确性高、出现数据混乱性的几率小。在室内情况下，测得的误码率P=10-5，通信距离可达35 m，而且可以穿透某些障碍物的干扰不丢失数据。系统有普遍意义，适合中低档餐厅使用。
参考文献
[1] 黄婷，施国梁．单片机无线通信系统的设计与实现[J]．微处理机，2010（3）：27-31．
[2] 沙占友．单片机外围电路设计[M]．北京：电子工业出版社，2003：24-200．
[3] 马忠梅．单片机的C语言应用程序设计（修订版）[M]．北京：北京航空航天大学出版社，2003：35-107．
[4] 段兴．Visual Basic数据库实用程序设计100例[M]．北京：人民邮电出版社，2002：263．
[5] 刘天惠．Visual Basic程序设计教程[M]．北京：清华大学出版社，2006：63-200．
